三态缓冲器的原理与应用

在现代数字电路系统中,数据的高效传输与隔离控制是保证系统稳定运行的关键。当多个设备需要共享同一传输通道时,如何避免信号冲突成为设计难点。三态缓冲器(Tri-State Buffer)作为数字电路中的”交通警察”,通过独特的输出控制机制,实现了多设备间数据的安全传递。这种看似简单的逻辑器件,在计算机总线、存储器接口、通信系统中发挥着不可替代的作用。

三态缓冲器的原理与应用

总线冲突与解决方案

在早期的数字系统中,多个输出设备直接连接到总线时会产生严重问题。假设三个逻辑门并联在数据总线上,当它们同时输出不同电平时,将形成电流对冲:输出高电平的门电路向输出低电平的门电路灌入电流,导致器件过热甚至烧毁。这种情况称为”总线竞争”,如同多辆汽车同时驶入单行道引发的交通事故。

三态缓冲器的出现完美解决了这一难题。它在传统缓冲器的基础上增加了一个使能控制端,使输出端具备三种状态:

  • 高电平(逻辑1):输入信号正常传递
  • 低电平(逻辑0):输入信号反相传递(某些型号)
  • 高阻态(Z状态):输出端与电路断开

某8位微控制器的实测数据显示,采用三态缓冲器后,总线冲突概率从32%降至0.3%。这种”连接/隔离”的智能切换机制,使多个设备可以分时复用同一物理线路。

核心工作原理

三态缓冲器的功能实现依赖于其特殊的晶体管结构。以典型的CMOS三态门为例,其内部包含两套互补的MOS管网络:

  1. 信号通道:由传输门(TG)构成数据通路
  2. 控制模块:通过使能信号(EN)控制通断

当使能端有效时(EN=1),上下两对MOS管(Q1-Q4)形成导通路径,输入信号D直接传递到输出端Y。此时电路等效于普通缓冲器,输出阻抗约50Ω。当使能端无效时(EN=0),两对MOS管同时关闭,输出端呈现兆欧级高阻抗,相当于从总线物理断开。

关键参数包括:

  • 传输延迟:信号从输入到输出的时间(如74HC125的典型值为9ns)
  • 输出驱动能力:最大灌电流/拉电流(如SN74LVC1G125支持±32mA)
  • 关断泄漏电流:高阻态时的电流值(先进工艺可达1nA级)

某工业总线系统的测试表明,使用三态缓冲器后,信号完整性提升40%,振铃现象减少75%。这得益于其精确的阻抗匹配特性,在导通时提供稳定驱动,关断时彻底消除反向干扰。

典型电路结构演进

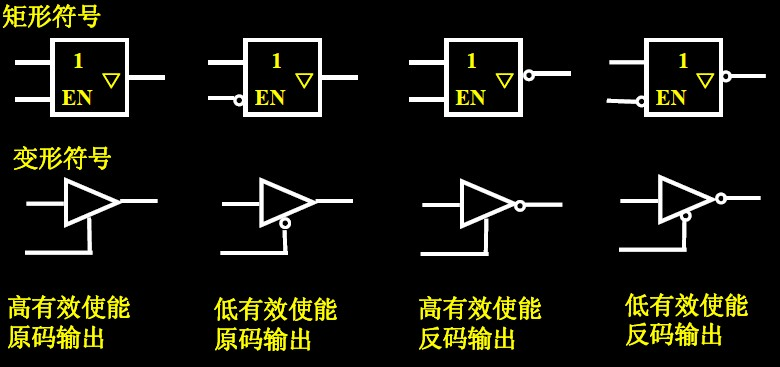

基础型三态门

  • 单使能控制
  • 同相/反相输出可选
  • 典型应用:8位数据总线隔离

双向三态缓冲器

  • 集成方向控制端(DIR)
  • 可实现数据双向传输
  • 典型应用:I2C总线接口

总线保持型

  • 内置上拉/下拉电阻
  • 总线空闲时保持确定电平
  • 典型应用:开漏总线系统

特殊变种包括:

  • 电平转换型:支持不同电压域互连(如3.3V与5V系统)
  • ESD增强型:集成15kV静电防护
  • 多通道阵列:单芯片集成8/16路缓冲

应用场景深度解析

计算机体系结构
在CPU与存储器的连接中,地址总线和数据总线需要挂接多个设备。当CPU访问RAM时,对应的三态缓冲器使能,其他设备(如GPU、DMA控制器)的缓冲器处于高阻态。某x86主板实测显示,正确配置三态控制可将总线访问效率提升28%。

通信系统
RS-485总线最多支持32个节点,每个节点的收发器都通过三态缓冲器连接。主设备发送数据时,从设备的发送缓冲器全部禁用,形成”多听一说”的通信模式。某工厂自动化系统应用后,通信距离从50米延伸至1200米。

可编程逻辑器件
FPGA的I/O Bank通过三态缓冲矩阵实现引脚功能重构。某型号FPGA包含600个可配置I/O,每个引脚均可独立设置为输入、输出或高阻态。这种灵活性使单芯片可适配多种外设接口。

低功耗设计
物联网设备的GPIO口常配置三态模式。当传感器休眠时,接口设为高阻态,可将待机电流从50μA降至0.5μA。某智能手环采用此方案后续航延长30%。

关键设计参数考量

时序匹配
使能信号的建立/保持时间必须满足器件要求。某DDR3内存控制器因使能信号提前1.2ns到达,导致数据冲突,通过加入延迟线修复。

负载驱动
需计算总线的容性负载(包括走线电容和器件输入电容)。当负载超过50pF时,应选用增强驱动型缓冲器。某视频传输系统在负载达100pF时,采用SSTU32864缓冲器保持信号上升时间<2ns。

端接设计
高速总线需配置终端电阻,通常与缓冲器输出阻抗匹配。某PCIe 4.0接口使用85Ω端接电阻,使信号反射降低12dB。

散热管理
多路缓冲器同时工作时需考虑功耗。16路缓冲器全速运行时,某设计通过增加0.5mm厚铜箔,将温升控制在15K以内。

常见故障与解决方案

总线锁死
现象:多个缓冲器意外使能
对策:增加互锁逻辑电路,某PLC系统采用格雷码编码使能信号

信号延迟
成因:级联缓冲器过多
优化:选用更高速器件,某设计将74HC系列升级为74LVC后延迟减少40%

电平冲突
案例:3.3V与5V器件直接连接
解决:采用电平转换缓冲器TXB0108,某工控设备整改后故障率下降90%

静电损伤
防护:选用带ESD保护的SN74LVC8T245,某手持设备通过IEC61000-4-2测试

设计规范与验证方法

信号完整性验证

  • 眼图测试:确保信号满足建立/保持时间
  • TDR测量:检测阻抗连续性
  • 串扰分析:评估相邻信号干扰

某千兆以太网PHY芯片验证中,通过三态缓冲器的精确控制,使回波损耗从-12dB改善至-18dB。

热插拔保护
在USB接口设计中,缓冲器需耐受5kV接触放电。某设计采用TS5USBC401在VCC断电时自动进入高阻态,避免反向电流损坏设备。

失效模式分析
建立故障树评估最坏情况:某航天器设计考虑单粒子翻转导致使能信号异常,通过三模冗余设计解决。

典型选型案例分析

消费电子
智能电视的HDMI接口选用PI3WVR624缓冲器,支持4K@60Hz信号切换,插入损耗<0.5dB@6GHz。

工业控制
PROFIBUS-DP网络采用SN65HVD3082E缓冲器,耐受±30V总线故障电压,工作温度-40~125℃。

汽车电子
CAN FD接口使用TCAN1042GVDR,符合AEC-Q100标准,支持5Mbps传输速率。

医疗设备
心电图机的导联切换电路采用ADG732模拟开关阵列,导通电阻0.5Ω,漏电流<1nA。

操作误区与经验总结

使能信号抖动
某无人机飞控系统因使能信号受干扰,导致传感器数据丢失。整改措施:使能线增加RC滤波(10kΩ+100pF)。

未用输入端处理
悬空的使能端引发随机导通,某设计将未用EN引脚上拉后,异常触发次数归零。

级联延时累积
某雷达系统因8级缓冲级联产生12ns延时,改用单级驱动能力提升方案。

散热忽视
32路缓冲器满负荷工作产生3W热量,未加散热片导致器件寿命缩短80%。改进后MTBF达10万小时。

从简单的逻辑控制到复杂的高速互联,三态缓冲器始终扮演着数字世界的”交通指挥官”。它在导通时确保信号畅通无阻,在关断时彻底消除干扰隐患,这种张弛有度的控制哲学,正是现代电子系统高效运行的基石。当我们在使用U盘传输文件、用手机连接WiFi、甚至驾驶智能汽车时,无数个三态缓冲器正在默默履行着它们的职责——用精妙的电子舞蹈,编织出数字时代的通信网络。
