选频放大器的原理与应用

选频放大器是一种具备频率选择特性的放大电路，其核心功能可概括为“选择性放大”——仅对特定频率范围内的信号进行增益，而对其他频率成分进行衰减或阻断。这种特性使其广泛应用于无线电接收、传感器信号调理、音频处理等领域。

与普通放大器的本质区别在于，选频放大器内部集成了频率选择网络（如LC谐振回路、滤波器等），从而实现对目标频段的精准控制。例如，调频收音机中的中频放大器需要精确放大10.7MHz信号，同时抑制相邻频道的干扰，这正是选频放大器的典型应用场景。

工作原理与技术实现

选频放大器通过结合放大电路与频率选择网络实现功能，其工作流程可分为两个阶段：

1. 频率选择
输入信号首先通过谐振电路或滤波器网络，筛选出目标频率成分。常用技术包括：

• LC并联谐振：利用电感（L）和电容（C）的谐振特性，在特定频率（f0=12πLCf0​=2πLC​1​）呈现高阻抗，形成电压峰值。

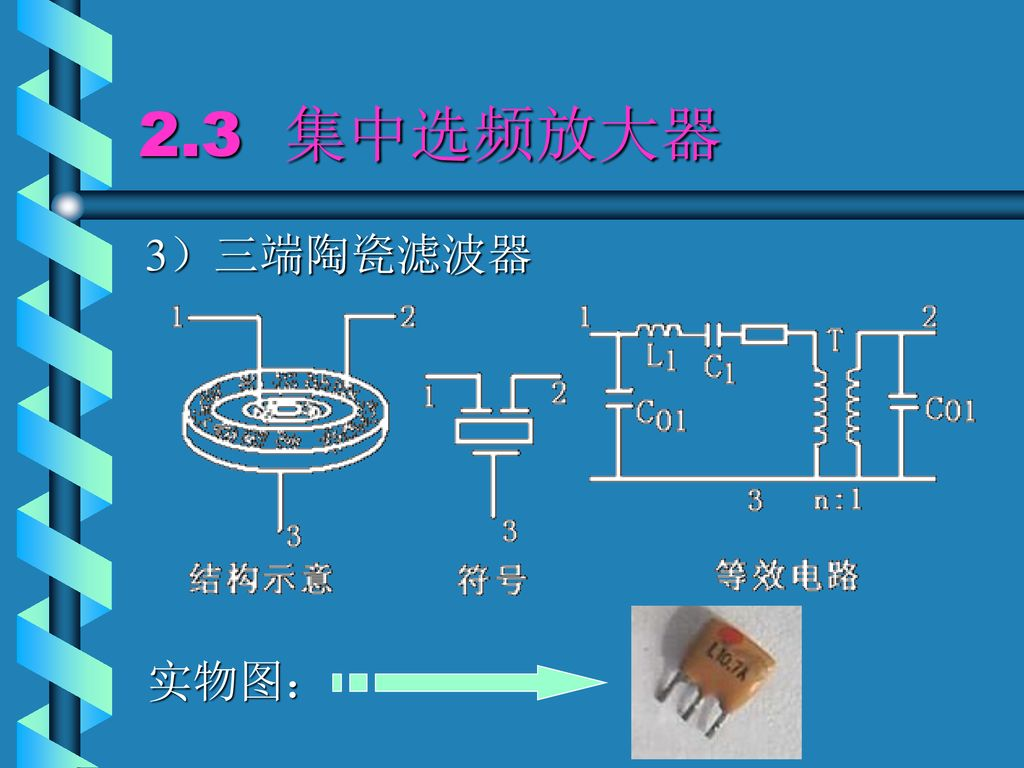

• 陶瓷滤波器/声表面波滤波器：通过压电效应实现窄带滤波，典型带宽可低至0.1%中心频率。
• 有源滤波器：使用运放与RC网络构建，可通过调节电阻值灵活调整通带范围。

2. 信号放大
筛选后的信号被送入放大单元。根据需求可选择不同放大器件：

• 晶体管放大：双极型晶体管（BJT）或场效应管（FET）构成共射/共源放大电路，适用于中低频段。
• 运算放大器：集成运放配合反馈网络，具有高增益、低失真特性，常见于音频处理。
• 微波单片集成电路（MMIC）：在GHz频段提供宽频带、高增益特性，用于无线通信前端。

主要性能指标

评估选频放大器的关键参数包括：

1. 中心频率（f0f0​）：放大器增益最大的频率点。
2. 带宽（BW）：增益下降3dB时的频率范围，体现频率选择性。
3. 增益（G）：输出信号与输入信号的电压/功率比值，通常以分贝（dB）表示。
4. 选择性（Q值）：定义为Q=f0/BWQ=f0​/BW，Q值越高，频率分辨能力越强。
5. 带内平坦度：通带内增益波动范围，直接影响信号保真度。

例如，某型号调频接收机的中频放大器参数为：中心频率10.7MHz，带宽150kHz（Q=71.3），增益40dB，带内波动小于±0.5dB。

典型电路分类

根据频率选择网络的位置，选频放大器可分为三类：

1. 输入选频型
滤波网络置于放大器输入端，优先滤除带外噪声，降低后续电路的设计压力。该结构对前级电路的驱动能力要求较高，适合干扰较强的环境。

2. 输出选频型
滤波网络位于放大单元之后，可充分利用放大器的增益特性，但需注意避免带外信号导致放大器饱和。常见于低噪声放大器（LNA）设计。

3. 反馈选频型
将选频网络嵌入放大器的反馈环路中，通过负反馈调节频率响应。例如，文氏桥振荡器中的选频正反馈结构，既能稳定频率又简化电路设计。

设计要点与优化策略

1. 稳定性保障
高频电路中，寄生电容/电感可能引发自激振荡。可通过以下措施抑制：

• 在放大器输出端串联小阻值电阻（如10Ω）
• 增加电源退耦电容（0.1μF陶瓷电容并联10μF电解电容）
• 采用中和电容抵消晶体管内部反馈

2. 噪声控制
在微弱信号放大场景（如传感器接口），需优化噪声系数（NF）：

• 选择低噪声晶体管（如2SC3356，NF<1dB）
• 降低第一级放大器的工作电流（通常为0.5~2mA）
• 采用共源-共基级联结构，隔离输入/输出端口

3. 动态范围扩展
为处理大范围信号幅度，可引入自动增益控制（AGC）电路。例如，通过检波二极管检测输出电平，动态调整放大器偏置电流，使增益随输入信号增强而降低。

应用场景与实例

1. 无线通信接收机
在超外差式接收机中，选频放大器承担中频信号处理任务。以FM收音机为例：天线接收的88-108MHz信号经混频后生成10.7MHz中频，通过三级选频放大器将信号幅度提升至检波器所需电平，同时抑制镜像频率干扰。某商用收音机芯片实测显示，其选频放大器在10.7MHz处提供60dB增益，邻频道抑制比达到45dB。

2. 生物医学信号采集
心电图（ECG）设备需要提取0.05-100Hz的微弱生物电信号。设计时采用两级选频放大：前级仪表放大器抑制50Hz工频干扰，后级带通滤波器消除肌电噪声。某医疗设备方案中，选频放大器将0.5mV心电信号放大至1V输出，共模抑制比（CMRR）高达120dB。

3. 工业传感器接口
压电式振动传感器的输出信号通常包含高频谐振成分（如32kHz）。设计选频放大器时，使用开关电容滤波器（如LTC1068）构建4阶带通特性，配合可编程增益放大器（PGA）实现0.1mV至5V的动态信号调理。某风机监测系统通过该方案，将信噪比（SNR）从20dB提升至65dB。

实际设计案例

某气象雷达需要处理多普勒频移信号，设计要求如下：

• 中心频率：2.4GHz
• 带宽：±5MHz
• 增益：30dB
• 输入/输出阻抗：50Ω

设计步骤：

1. 选频网络：采用微带线发夹型滤波器，通过ADS仿真优化，实现2.395-2.405GHz通带。
2. 放大单元：选用GaAs FET（ATF-54143），设计共源极放大电路，偏置电压Vds=3V，Id=30mA。
3. 阻抗匹配：使用λ/4微带线转换器，将晶体管输入阻抗（15+j20Ω）匹配至50Ω。
4. 热设计：在PCB背面安装铜基散热片，确保晶体管结温低于85℃。

实测结果：中心频率增益32.5dB，带内波动±0.8dB，带外抑制>40dB@2.38GHz/2.42GHz，满足雷达信号处理要求。

常见问题与解决方案

1. 频率漂移
温度变化导致LC元件参数偏移时，可采用：

• 温度补偿电容（NP0/C0G材质）
• 锁相环（PLL）自动跟踪技术

2. 增益不平坦
通带内出现波纹，可通过：

• 增加滤波器阶数（如切比雪夫滤波器改为巴特沃斯型）
• 在放大器级间插入衰减器改善阻抗匹配

3. 谐波失真
大信号下非线性失真加剧，应对策略包括：

• 选择线性度好的放大器（如Class A工作模式）
• 前级加入自动电平控制（ALC）电路

选频放大器作为信号链中的关键环节，其性能直接影响整个系统的信噪比与抗干扰能力。通过合理选择电路拓扑、优化滤波器参数、采用低噪声器件，工程师能够在增益、带宽、选择性等指标间取得平衡。从广播接收机到医疗仪器，从工业传感网络到雷达系统，选频放大器持续为各类电子设备提供精确的频率选择与信号增强功能。随着集成电路工艺的进步，高集成度、低功耗的选频放大器模块将进一步推动电子系统的微型化与智能化发展。
