功率分配器是如何工作的，有哪些应用领域

功率分配器，简称功分器，是一种用于分配或合并射频（RF）信号的被动器件。其核心功能是将输入信号按特定比例分配到多个输出通道，或反向将多路信号合并为单路输出。根据分配方式不同，功分器可分为等分型（如两路均分、三路均分）与非等分型（如1:2、1:3比例分配）。

例如，在家庭卫星电视系统中，功分器可将来自天线的信号均匀分配到多个房间的电视机；在5G基站中，功分器则负责将信号分配给不同方向的射频单元，确保覆盖范围最大化。

功率分配器如何工作？
功率分配器的工作原理基于传输线理论与电磁场耦合效应。以最常见的威尔金森功分器（Wilkinson Power Divider）为例，其工作过程可分为三个关键环节：

1. 信号输入
   输入信号通过主传输线进入功分器。传输线通常设计为特定阻抗（如50Ω或75Ω），以匹配前后端设备的阻抗，减少信号反射。
2. 能量分配
   输入信号在功分器内部通过分支传输线或耦合结构进行分配。威尔金森功分器采用两条长度相等的微带线，将输入功率均分至两个输出端口。同时，两输出端口之间通过隔离电阻连接，确保信号反向隔离，避免端口间相互干扰。
3. 信号输出
   分配后的信号从各输出端口传输至负载设备。理想情况下，功分器应保证各输出端口的幅度一致、相位相同，且输入端口与输出端口的阻抗完全匹配。

值得注意的是，功分器在信号合并时需严格保证输入信号的相位一致性，否则可能因相位差导致功率损耗甚至设备损坏。

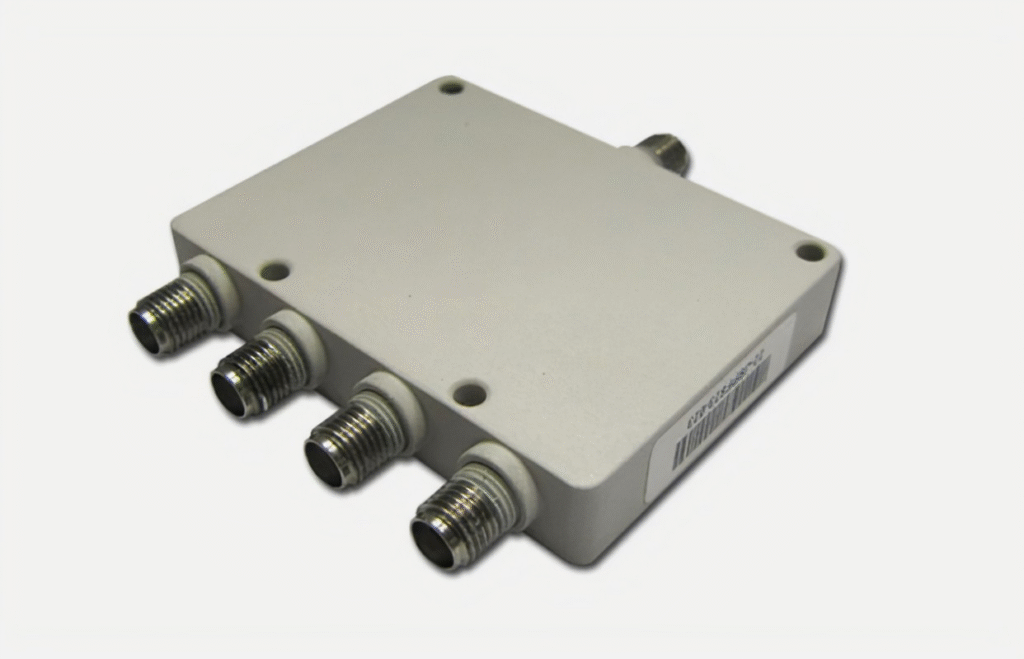

功率分配器的核心结构
一台典型的功率分配器由以下关键部件构成：

• 输入/输出端口：通常采用同轴连接器（如SMA、N型接口），确保信号高效传输。
• 传输线：微带线、带状线或同轴线构成信号分配路径，其长度和宽度需根据工作频率与阻抗要求精密设计。
• 隔离电阻：用于吸收端口间的反射信号，提升隔离度。例如，威尔金森功分器中的隔离电阻阻值为两倍系统阻抗（如100Ω）。
• 介质基板：高频电路板（如FR4、陶瓷基板）作为支撑结构，其介电常数和厚度直接影响传输线性能。

对于高频应用（如毫米波通信），功分器还需考虑散热设计与电磁屏蔽，以减少信号衰减和外部干扰。

功率分配器的应用领域
通信基站
在4G/5G基站中，功分器用于将射频信号分配至多个天线单元，实现多输入多输出（MIMO）技术，提升网络容量与覆盖范围。例如，一个八通道功分器可将信号均匀分配至八个天线，支持高密度用户接入。

卫星与广播电视系统
卫星接收天线通过功分器将信号分配至多个用户终端。家庭场景中，一台功分器可同时连接客厅、卧室等多台电视机，避免重复安装天线。

测试与测量设备
在射频实验室，功分器用于将信号源输出分配到频谱仪、功率计等多台仪器，方便同步测试。例如，校准天线时，功分器可确保参考信号与待测信号同步采集。

雷达与导航系统
相控阵雷达通过功分器将信号分配至数百个辐射单元，通过调节各单元信号的相位实现波束扫描。航空导航设备（如ILS仪表着陆系统）也依赖功分器确保信号精准覆盖跑道区域。

功率分配器的技术分类
根据频率范围与设计原理，功率分配器可分为以下几类：

• 窄带功分器：针对特定频段优化，结构简单且插损低，常用于固定频率系统（如调频广播）。
• 宽带功分器：支持宽频率范围（如1-18 GHz），通过多级阻抗变换实现平坦响应，适用于军用雷达或卫星通信。
• 定向耦合器型功分器：利用耦合线实现功率分配，具备高方向性与隔离度，适合信号监测场景。
• 集总参数功分器：采用电感、电容等分立元件构建，体积小但频率上限较低，多用于低频电路。

选择功分器时需综合考虑频率、功率容量、插损、隔离度等参数。例如，大功率广播系统需选用耐高温、高功率容量的腔体功分器，而便携设备则优先微型化表贴器件。

功率分配器的安装与调试
安装要点

1. 阻抗匹配：确保功分器输入/输出端口与连接设备阻抗一致（通常为50Ω或75Ω），避免信号反射引发驻波比升高。
2. 接口保护：同轴连接器需轻拧到位，防止过度用力导致螺纹损坏；室外安装时应加装防水胶套。
3. 散热与固定：大功率功分器需安装在通风良好的位置，必要时使用散热片或风扇；支架固定可减少机械振动影响。

调试步骤

1. 网络分析仪校准：通过矢量网络分析仪（VNA）测量功分器的插损、隔离度与回波损耗，验证是否符合规格。
2. 相位平衡调整（多路系统）：若输出信号相位不一致，可通过微调传输线长度或添加移相器补偿。
3. 负载测试：接入实际负载设备，观察信号强度与质量，确保无异常衰减或干扰。

功率分配器的日常维护
电气性能监测

• 插损检查：定期测量输入与输出端功率差，若插损显著增加，可能表明内部元件老化或接触不良。
• 隔离度测试：检测输出端口间的信号泄漏，隔离度下降可能由电阻失效或线路氧化引起。

物理状态维护

• 清洁接口：用无水酒精擦拭同轴连接器，去除氧化层或污垢，保持良好导电性。
• 检查焊点：高频振动可能导致焊点开裂，需定期检查PCB板焊接质量。

环境管理

• 防潮防尘：潮湿环境易导致介质基板吸潮，影响高频性能；粉尘可能堵塞散热孔，需定期清理。
• 温度控制：避免长期暴露于高温环境，防止介质基板变形或元器件热失效。

功率分配器的优缺点分析
优势

• 信号分配精准：幅度与相位一致性高，适合多通道协同系统。
• 结构简单可靠：无源设计无需供电，故障率低且寿命长。
• 应用灵活：支持功率分配与信号合并双向功能，适配复杂场景。

局限性

• 固有插损：信号通过功分器时必然存在功率损耗（如3dB功分器理论插损为3dB）。
• 频率依赖性：性能随频率变化，宽带设计需牺牲插损或体积。
• 功率容量限制：超过额定功率可能导致烧毁电阻或介质击穿。

使用功率分配器的注意事项

1. 严禁超功率运行：输入功率不得超过标称值，必要时串联衰减器保护设备。
2. 避免端口悬空：未使用的输出端口需接匹配负载，防止信号反射损坏器件。
3. 防静电措施：安装或拆卸时佩戴防静电手环，避免静电击穿高频电路。
4. 兼容性验证：混合使用不同品牌功分器时，需测试阻抗匹配与相位一致性。

功率分配器虽不像天线或放大器那样引人注目，却是现代无线系统中不可或缺的“隐形桥梁”。从千家万户的电视信号分配到国防雷达的波束成形，从实验室的精密测量到5G基站的广域覆盖，它以其稳定、高效的特性，默默支撑着信息的无缝传递。对于用户而言，深入理解其原理并遵循科学的安装维护方法，方能最大化释放这一装置的潜力，让每一份信号都能精准抵达目的地。在技术日新月异的今天，功率分配器依旧以其经典的设计逻辑，诠释着“简单即可靠”的工程哲学。
