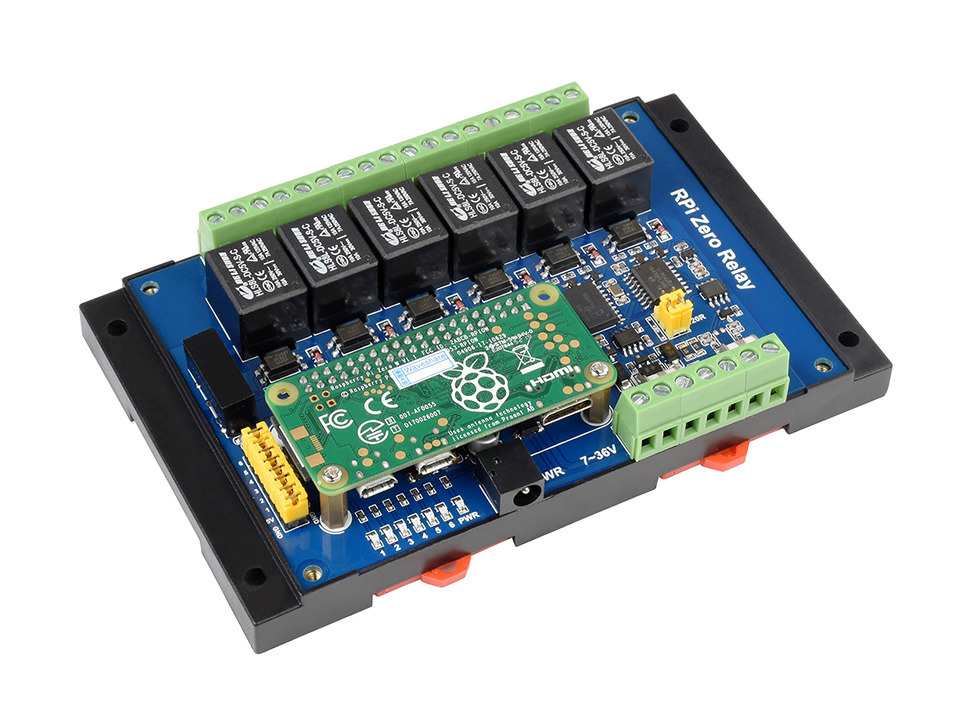

通讯继电器的应用与维护

通讯继电器是电信和自动化控制系统中执行电路切换功能的关键元件，专门设计用于传输和交换语音、数据及控制信号。与传统电力继电器不同，这类继电器以信号完整性而非功率承载能力为核心指标，能够可靠传输毫瓦级微弱信号而不引入明显失真。从老式电话交换机的机电式选择器到现代光纤网络中的光电耦合器，通讯继电器技术已经发展成为一个专业化的电子元件门类。

现代通讯继电器在结构上采用密封充气或真空设计，触点材料使用金、钯等贵金属合金，确保低接触电阻和长期稳定性。其切换速度从几十毫秒到几微秒不等，电气寿命可达数百万次操作，特别适合需要频繁切换的信号路由应用。在程控交换机、网络设备、测试仪器和工业通信系统中，通讯继电器承担着信号选择、隔离保护和路由切换等重要功能。

工作原理与结构特点

通讯继电器通过电磁系统驱动机械触点实现电路通断，其核心由线圈、衔铁、触点和外壳四大部分组成。当线圈通电时产生磁场，吸引衔铁带动触点动作；断电后依靠弹簧或永磁体复位。与传统继电器相比，通讯继电器的特殊之处在于触点系统的精密设计和材料选择，以保障微弱信号的传输质量。

信号级触点通常采用交叉接触设计，闭合时存在轻微滑动摩擦，这种”擦拭”动作能有效清除表面氧化层，维持低接触电阻。双断点结构确保良好的电气隔离，某些高频应用还采用同轴触点布局以减少信号反射。充氮密封或真空封装避免触点氧化，保持稳定的接触特性。干簧继电器则将触点密封在玻璃管内，具有更快的动作速度和更长的机械寿命。

电磁系统优化方面，高灵敏度线圈设计允许在低功耗下可靠动作，部分型号工作电压可低至3VDC。磁路设计减少剩磁影响，确保快速释放。现代通讯继电器还集成瞬态抑制二极管，防止线圈断电时产生高压尖峰干扰周边电路。

主要类型与技术特性

按触点形式分类，通讯继电器主要包括单组触点（SPST）、转换触点（SPDT）和多组触点（DPDT、3PDT等）三大类。SPST型最简单，适合单向信号通断；SPDT型实现信号路由切换；多组触点型可同步控制多个信号通路，用于平衡传输或复杂接口转换。矩阵继电器将多个触点集成在同一封装内，形成4×4、8×8等交叉点开关阵列，特别适合信号分配系统。

按负载能力划分，信号继电器（接触电阻<100mΩ）处理毫安级微弱信号；功率通讯继电器（1-2A）适用于调制解调器、PBX等设备；高频继电器（至40GHz）专为射频信号设计，采用特殊传输线结构和介质材料。光电继电器（固态继电器）使用LED和光敏晶体管替代机械触点，实现完全电气隔离和无触点开关，特别适合高速数据采集系统。

关键性能指标包括接触电阻（<50mΩ）、绝缘电阻（>1GΩ）、耐压（500-3000VAC）和载流能力。高频参数如插入损耗（<0.5dB）、驻波比（<1.5）和带宽对射频应用至关重要。机械寿命从50万次到5亿次不等，电气寿命则取决于负载类型和切换频率。

电信网络设备应用

程控交换机使用通讯继电器矩阵建立临时通话通路，每路通话需要至少4组触点完成双向传输。早期纵横制交换机依赖数千个继电器协同工作，现代数字交换机仍保留部分继电器用于接口转换和测试接入。这些应用要求极高的可靠性和一致性，单个继电器故障可能导致整个系统瘫痪。

DSLAM设备中的继电器执行线路测试和保护功能，发生雷击时迅速将外线接地，保护敏感电子元件。xDSL线路驱动器的输出选择电路也采用低电容继电器，减少对高频信号的衰减。防硫化设计在含硫环境中尤为重要，避免触点腐蚀导致性能下降。

光纤网络设备同样需要通讯继电器完成光路监控和切换。光开关中的微机电继电器实现毫秒级光路重路由；OTDR测试时继电器将测试信号注入待测光纤；保护倒换系统在光纤断裂时自动启用备用路由。这些应用对继电器的稳定性和重复性要求极高。

测试测量仪器应用

自动测试设备（ATE）依赖通讯继电器矩阵连接被测器件与各种测试资源。每个测试点配置独立继电器，通过编程控制形成不同测试路径。高密度PXI继电器模块支持数千次/秒的切换频率，接触电势<1μV确保精密测量准确度。低热电动势设计减少温度梯度引起的测量误差。

网络分析仪中的继电器切换参考通道和测试通道，完成S参数测量。高频同轴继电器保证阻抗匹配（50/75Ω），最小化信号反射。开关矩阵扩展单台仪器的测试能力，允许同时连接多个被测件。这些应用要求继电器具有>60dB的通道隔离度和<10ns的稳定时间。

数据采集系统使用光电继电器实现多通道切换，消除机械继电器固有的接触弹跳问题。热备冗余系统通过继电器自动切换到备用仪器，提高系统可用性。校准源输出选择电路依赖低热偏移继电器，确保量值传递的准确性。

工业通信与控制系统

现场总线系统中，通讯继电器隔离不同电压等级的电路，防止地环路干扰。PROFIBUS、Modbus等网络的终端匹配电阻通过继电器投切，适应总线拓扑变化。安全继电器模块实现急停电路与控制系统的可靠接口，通过强制导向触点确保故障安全。

工业以太网设备采用继电器实现端口保护和电源切换。PoE供电设备中的继电器控制电源注入，防止非标设备损坏。网络隔离变压器配合继电器实现物理层隔离，阻断传导干扰。这些应用要求继电器符合工业环境温度范围（-40~85℃）和抗振动标准。

远程IO模块集成多路通讯继电器，将离散信号转换为网络数据。每路继电器带状态反馈，监控触点实际位置。智能电网中的馈线自动化系统通过继电器执行故障区段隔离和电源恢复，缩短停电时间。高抗干扰设计确保在强电磁环境下可靠工作。

音视频与广播系统

专业音响设备使用继电器实现信号路由和通道切换。调音台中的哑音电路采用镀金触点继电器，避免机械开关产生的爆音。自动混音器通过继电器阵列选择活动话筒，抑制背景噪声。这些应用关注接触电阻稳定性和长寿命，音频信号继电器通常标注”audio grade”。

广播发射机的天线调谐系统依赖高压射频继电器切换匹配网络。大功率短波发射机使用充SF6气体的陶瓷封装继电器，耐受10kV以上射频电压。天线共用器中的继电器实现多机共享天线，隔离度>70dB防止互调干扰。真空继电器在此类应用中表现优异，但成本较高。

演播室视频切换系统采用极低电容继电器（<1pF），保持高频信号完整性。SDI信号分配放大器通过继电器矩阵实现多路输出选择；同步信号发生器使用精密继电器切换参考时钟源。延迟均衡是关键指标，确保多路视频信号严格同步。

设计与选型要点

负载特性是选型首要依据。小电流信号（<100mA）选择镀金触点的信号继电器；中等电流（0.1-2A）适用钯合金触点；高频信号需要同轴或波导结构的射频继电器。容性负载要考虑涌流抑制；感性负载需并联瞬态吸收电路；直流负载比交流更难断开，可能需要磁吹弧设计。

电气参数匹配至关重要。线圈电压与驱动电路匹配，低功耗型号适合电池供电设备；触点额定值需覆盖最大工作电压和电流；切换频率不超过规格书限制。高频应用关注VSWR和插入损耗；精密测量要求低热电动势和接触电势。

环境适应性不容忽视。含硫环境选择防硫化密封型；高湿度场合优选塑封或玻璃密封；机械振动环境考虑抗振设计和安装方式。安全认证如UL、CE、TV等确保符合终端设备要求。寿命指标包括机械寿命和电气寿命，后者与负载类型密切相关。

安装与电路设计指南

PCB安装继电器要注意布局和散热。线圈驱动线远离敏感信号线；触点走线足够宽以承载电流；高频继电器周围设计匹配传输线。表面贴装型需控制回流焊温度，避免塑料件变形。插座安装便于更换但增加接触电阻，直接焊接更可靠。

驱动电路设计影响继电器寿命。线圈两端并联续流二极管抑制反峰电压；晶体管驱动需保证充分饱和；低电压维持电路可降低功耗。触点保护电路根据负载类型设计：交流负载可用RC吸收电路；直流负载常采用TVS管；感性负载需要MOV或二极管钳位。

信号完整性措施包括：保持继电器与高速信号线的距离；敏感电路采用屏蔽罩；多路继电器交错布局减少串扰。混合信号系统中的继电器电源最好独立滤波，避免数字噪声耦合到模拟电路。接地遵循单点原则，防止地环路引入干扰。

维护与故障诊断

定期检查包括接触电阻测试、绝缘电阻测量和动作时间验证。接触电阻增大是常见故障，可能因触点氧化或磨损导致，可用专用触点清洁剂处理或更换继电器。线圈断路使继电器完全失效，可通过电阻测量判断；绝缘下降则表现为漏电或误动作。

预防性维护措施：灰尘积累使用干燥压缩空气清除；腐蚀性环境增加密封防护；频繁动作的继电器提前更换。建立更换记录，统计平均无故障时间，优化备件策略。关键系统采用冗余设计，主备继电器定期轮换测试。

故障诊断流程：确认电源电压正常；检查驱动信号是否到达线圈；测量触点通断状态；排除负载短路可能性。射频继电器故障还需检查匹配网络和驻波比。模块化设计允许单独更换继电器组件，降低维护成本。
