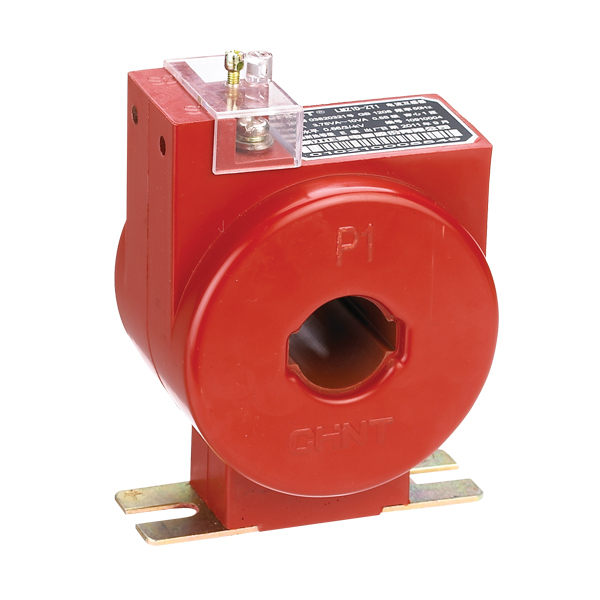

电流互感器的原理与应用

在高压输电线铁塔下，在工厂配电柜内部，在家庭电表箱里，总能看到一些环形或方形的装置安静地工作着。这些不起眼的设备就是电流互感器，它们如同电力系统的”眼睛”，时刻监测着电流的流动情况。电流互感器通过特殊的电磁感应原理，将难以直接测量的大电流转换为安全且易于处理的小电流信号，为电力系统的监控、保护和控制提供了不可或缺的基础数据。

电流互感器的基本原理

电流互感器的工作原理建立在电磁感应定律基础上。当载流导线穿过或绕制在铁芯上时，会在铁芯中产生交变磁通，这个磁通又在二次绕组中感应出电流。这种电磁转换过程遵循严格的匝数比关系，即一次电流与二次电流之比等于二次绕组匝数与一次绕组匝数之比。正是这种确定的比例关系，使得大电流的精确测量成为可能。

与普通变压器不同，电流互感器的工作状态接近短路运行。二次侧必须始终保持闭合回路，否则会在开路时产生危险的高电压。这种特殊的工作特性决定了电流互感器在安装和使用时需要特别注意安全规范。理解这种工作原理，是正确使用电流互感器的前提条件。

电流互感器的典型结构

传统电磁式电流互感器主要由铁芯、一次绕组和二次绕组构成。铁芯采用高导磁率的硅钢片叠制而成，以减小磁阻和涡流损耗。一次绕组通常只有几匝，甚至就是直接穿过铁芯窗孔的母线，而二次绕组则有数百至上千匝，这种悬殊的匝数比实现了电流的按比例缩小。

现代电流互感器在结构上有很多创新。低压配电系统常用的开口式电流互感器可以方便地安装在现有线路上，无需断开电路。高压系统用的套管式电流互感器则直接集成在绝缘套管中，既节省空间又提高可靠性。电子式电流互感器采用罗氏线圈或霍尔效应原理，进一步拓展了测量范围和频率响应。

电流互感器的主要类型

按用途划分，电流互感器可分为测量用和保护用两大类。测量用电流互感器注重精度，通常在额定电流附近具有极高的准确度，但当电流超过额定值较多时，铁芯会饱和以保证仪表安全。保护用电流互感器则强调在故障电流下的线性度，即使电流达到额定值的数十倍仍能保持一定的变换精度，为继电保护装置提供可靠信号。

按绝缘介质分类，电流互感器有干式、油浸式和气体绝缘式等不同形式。干式结构简单、维护方便，适用于中低压场合；油浸式散热性能好，绝缘强度高，常用于高压系统；气体绝缘式则结合了优良的绝缘性能和环保特性，在现代GIS开关设备中得到广泛应用。

电流互感器的关键技术参数

变比是电流互感器最基本的参数，表示一次电流与二次电流的额定比值。常见的变比如100/5、500/1等，选择适合的变比是确保测量准确的前提。准确级则反映了电流互感器的测量精度，测量用电流互感器常见0.2、0.5级，保护用一般为5P、10P级。

额定负荷表示电流互感器二次侧能够驱动的最大阻抗，通常以VA为单位。选择合适的额定负荷对保证测量精度至关重要。饱和特性是保护用电流互感器的关键指标，用准确限值系数表示其抗饱和能力，这个系数越高，在故障电流下的性能就越可靠。

电流互感器的典型应用

在电能计量系统中，电流互感器与电压互感器配合使用，为电度表提供适合的输入信号。无论是工业用电大户的关口表计，还是居民小区的户用电表，都依赖电流互感器实现安全准确的用电量统计。高精度的计量用电流互感器甚至能达到0.1级或更高精度，确保贸易结算的公平性。

继电保护是电流互感器的另一个重要应用领域。过电流保护、差动保护、接地保护等各种保护装置都需要电流互感器提供实时电流信号。在故障发生时，保护用电流互感器必须快速准确地反映故障电流特征，确保保护装置正确动作，隔离故障段，保障电力系统安全。

工业自动化控制系统也广泛使用电流互感器。电机电流监测、变频器反馈、能耗管理等应用都需要可靠的电流检测。一些特殊设计的电流互感器还能用于谐波分析、功率因数测量等高级功能，为电能质量管理提供数据支持。

电流互感器的安装要点

安装位置的选择直接影响测量效果。母线式电流互感器应尽量安装在导线的直线段，避免靠近弯头或连接点，以减少导体不对称带来的测量误差。多相测量时，各相电流互感器的安装方向应保持一致，确保相位关系正确。

二次回路的接线必须牢固可靠。导线截面积要满足负荷要求，一般不小于2.5平方毫米。接线端子要拧紧，避免接触电阻过大影响测量精度。所有电流互感器的二次侧必须有一点可靠接地，防止绝缘损坏时产生危险高压。

运行中的电流互感器二次侧绝对不允许开路。更换仪表或检修时必须先用短接片可靠短接二次端子。这种安全规范必须严格执行，否则可能产生数千伏的高电压，危及设备和人身安全。

电流互感器的误差分析

比差和角差是电流互感器的主要误差来源。比差表示实际变比与额定变比的偏差，角差则反映一次电流与二次电流的相位差。这些误差由励磁电流、绕组电阻、漏磁通等多种因素引起，高质量的铁芯材料和优化的绕组设计可以显著减小误差。

负荷阻抗是影响误差的重要因素。当实际负荷超过额定值时，误差会明显增大。因此设计测量回路时，必须计算包括连接导线在内的总负荷，确保不超过电流互感器的额定容量。频率变化也会引入额外误差，特别是在谐波含量高的场合，需要选择频响特性合适的电流互感器。

特殊类型的电流互感器

零序电流互感器是一种特殊结构，用于检测三相系统的接地故障电流。它将三相导线一起穿过环形铁芯，正常运行时三相磁场互相抵消，只有接地故障时才会输出信号。这种互感器在接地保护系统中起着关键作用。

直流电流互感器采用霍尔效应或磁通门原理，能够测量直流或含直流分量的电流。这类互感器在电解电镀、轨道交通等直流系统中必不可少。光学电流互感器则利用法拉第磁光效应，通过测量偏振光旋转角度来反演电流值，这种无源式测量在超高压领域具有独特优势。

电流互感器的维护检测

定期检查外观是基础维护工作。查看绝缘表面是否有裂纹、污秽或放电痕迹，紧固件是否松动，接线端子是否氧化。油浸式电流互感器还需检查油位和油色，必要时进行油样化验。

绝缘电阻测试是重要的预防性试验。用兆欧表测量绕组对地及绕组间的绝缘电阻，能够发现潜在的绝缘劣化问题。对于运行中的电流互感器，红外热像仪可以检测异常发热点，及时发现接触不良或内部故障。

变比和极性测试是验证电流互感器性能的关键项目。采用专用测试仪或比较法，可以准确测量实际变比和误差特性。极性检查则确保电流方向关系正确，这对保护系统的可靠动作尤为重要。

电流互感器的选型指南

额定电压是首要考虑因素，必须选择与系统电压等级匹配的电流互感器。额定电流则应略大于最大工作电流，一般取1.2-1.5倍负荷电流。准确级选择取决于应用场景，电能计量需要0.2或0.5级，而一般监测用1级即可满足要求。

安装方式需要结合现场条件决定。母线式适合新建工程，开口式则便于改造项目。防护等级对于户外或恶劣环境尤为重要，一般要求不低于IP65。特殊应用还需考虑频响特性、抗干扰能力等专项指标。

经济性也是选型的重要考量。在满足技术要求的前提下，选择性价比高的产品可以降低整体成本。同时要考虑供货周期和售后服务，确保项目进度和长期维护需求。

电流互感器作为电力系统中不可或缺的测量元件，其技术虽已成熟，但仍在不断创新发展中。从传统的电磁式到现代的电子式，从单一的电流变换到多功能集成，电流互感器技术始终在适应电力工业的新需求。正确选择、安装和使用电流互感器，不仅关系到测量数据的准确性，更直接影响电力系统的安全稳定运行。深入了解电流互感器的原理和特性，掌握其应用技巧和维护方法，对于电气工程师和电力从业人员来说都是必备的专业素养。
