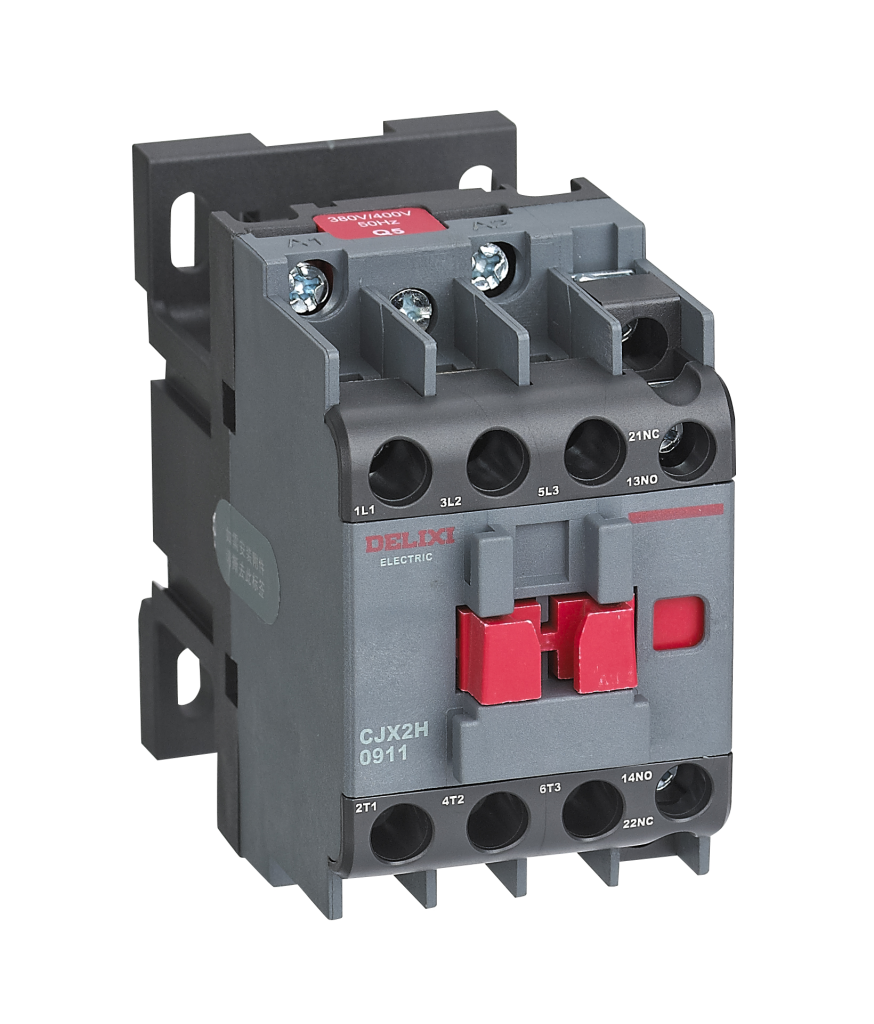

交流接触器的结构原理与应用

交流接触器的基本构造

打开一个典型的交流接触器外壳，内部结构精密而有序。最核心的部分是电磁系统，由线圈、铁芯和衔铁组成。当线圈通电时，产生的电磁力吸引衔铁运动，从而带动触点动作。触点系统通常包括三组主触点和若干组辅助触点，主触点负责接通或断开主电路，辅助触点则用于控制回路中传递信号。

灭弧装置是交流接触器的另一关键部件。当触点断开负载电流时，会产生电弧，灭弧室通过金属栅片将电弧分割成多段，加速其冷却和熄灭，保护触点不被烧蚀。外壳则起到固定内部组件和防护的作用，大多采用耐高温的工程塑料或金属材料制成。

工作原理与动作过程

交流接触器的工作过程如同一场精心编排的机械芭蕾。当控制回路给线圈施加额定电压时，电磁铁产生足够磁力，克服弹簧反力将衔铁吸合。这一机械运动通过联动机构传递到触点系统，使动触点与静触点紧密接触，主电路由此导通。

断电时，磁场消失，在反力弹簧作用下，衔铁迅速复位，带动触点分离切断电路。整个动作过程通常在几十毫秒内完成，响应速度极快。值得注意的是，交流接触器的线圈设计专门针对交流电特性，会在铁芯中加入短路环以防止因交流电过零时产生的振动和噪音。

多样化的类型与应用场景

根据不同的使用需求，交流接触器发展出多种类型。按负载电流大小可分为小型、中型和大型接触器；按极数分则有单极、双极、三极等规格；还有特殊设计的可逆接触器、星三角启动专用接触器等。

在电动机控制领域，交流接触器与热继电器组合，构成完整的电动机启动和保护系统。照明控制中，接触器实现对大功率照明回路的集中管理。电力配电系统里，接触器作为远程操作开关，提高了供电灵活性。甚至在家用空调、冰箱等电器内部，也能找到微型接触器的身影。

选型与安装的实用要点

选择合适的交流接触器需要考虑多方面因素。额定电流是最基本参数，应根据负载的持续工作电流选取，通常留有20%左右的余量。线圈电压必须与控制电源电压一致，常见的有AC220V、AC380V等规格。极数和触点数量需满足电路要求，辅助触点不足时可添加辅助触点组扩展。

安装时应注意散热条件，多台接触器并列安装时要留有适当间隔。接线端子必须紧固可靠，大电流导线建议使用冷压接头。日常维护主要是定期检查触点状况，轻微烧蚀可用细砂纸打磨，严重磨损则应更换触点或整个接触器。保持接触器表面清洁，防止灰尘积聚影响散热和绝缘。

常见故障与排查方法

接触器不动作是最常见的故障现象之一。首先检查控制回路电源是否正常，测量线圈两端电压是否达到额定值。如果电压正常但仍不吸合，可能是线圈断路，用万用表测量线圈电阻可判断。有时机械卡阻也会导致不动作，手动按压衔铁检查运动是否灵活。

触点过热问题多因接触电阻增大引起。检查接线是否松动，触点表面是否氧化或烧蚀。异常噪音通常源于铁芯接触面有异物或短路环损坏，清洁接触面或更换静铁芯可解决。对于频繁跳闸的情况，需确认负载是否过流或存在短路故障。

技术参数与性能指标

交流接触器的技术参数反映了其性能水平。额定绝缘电压是指接触器能承受的最高电压，通常高于额定工作电压。电气寿命指在额定条件下，接触器能可靠操作的次数，一般从几十万次到上百万次不等。机械寿命则更长，可达千万次操作。

接通与分断能力是重要指标，表示接触器能可靠接通和切断的最大电流值。操作频率限定每小时允许的最大操作次数，过高频率会缩短接触器寿命。防护等级用IP代码表示，如IP20表示防止大于12mm固体异物进入，无防水功能。

安全使用的注意事项

操作交流接触器时必须遵守安全规范。断电维修是最基本要求，不仅要断开控制电源，主电路电源也应切断并上锁挂牌。带电检查时使用绝缘工具，避免身体接触导电部分。更换线圈时注意电压等级，错误电压会导致线圈烧毁或吸力不足。

负载类型影响接触器选型，电动机启动电流大，应选用AC-3使用类别的产品。白炽灯负载有较高的浪涌电流，需按AC-5a类别选择。容性负载分断时可能产生过电压，必要时增加阻容吸收回路。环境温度过高会降低接触器容量，高温场所应选择耐热型号或降容使用。

创新设计与技术进步

随着材料科学和制造工艺的发展，交流接触器也在不断进化。新型银合金触点材料大大延长了电气寿命，有些产品甚至宣称免维护。真空接触器采用真空灭弧室，特别适用于频繁操作和重载场合。电子式接触器用固态继电器替代机械触点，实现无声无息的操作。

模块化设计成为趋势，主触点、辅助触点、线圈等部件可单独更换，降低维护成本。节能型接触器采用双线圈设计，启动时全电压快速吸合，保持阶段切换为低电压维持，显著降低能耗和温升。智能接触器内置微处理器，能监测触点磨损程度并预测寿命。

与继电器的区别与联系

虽然交流接触器和继电器工作原理相似，但存在明显差异。接触器主要用于功率较大的主电路，继电器则用于小功率控制回路。接触器通常具有灭弧装置，能分断较大电流；继电器一般无灭弧装置，分断能力较小。

在实际应用中，两者常常协同工作。继电器作为前端控制元件，其触点控制接触器线圈回路，再由接触器的主触点控制大功率负载。这种组合既实现了小信号控制大功率，又延长了继电器寿命。有些特殊继电器如时间继电器、热继电器等，与接触器配合可实现更复杂的控制功能。

交流接触器作为电气控制领域的经典元件，历经百年发展而经久不衰。其可靠性和经济性使其在可预见的将来仍将是工业自动化的重要组成部分。理解其原理、掌握其应用，对于电气技术人员而言是必不可少的基础知识。随着技术进步，交流接触器将继续演化，但它在电力控制中的核心地位不会改变。
