互感器的作用是什么，有哪些特点

互感器的工作原理源于电磁感应现象，当导体中的电流变化时，会在周围空间产生变化的磁场，这个变化的磁场又会在邻近的导体中感应出电动势。基于这一原理，互感器能够将高电压或大电流按比例转换为标准的低电压或小电流，便于测量和保护设备使用。

按照功能划分，互感器主要分为两大类：电流互感器和电压互感器。电流互感器通常串联在电路中，将大电流转换为标准的小电流；电压互感器则并联连接，将高电压转换为标准的低电压。这两类互感器在结构设计和工作原理上各有特点，但都服务于同一个目的——为测量和保护系统提供安全、准确的信号。

从结构上看，互感器又可以分为电磁式、电容式和光电式等多种类型。传统电磁式互感器依靠铁芯和绕组实现电磁转换，技术成熟可靠；电容式电压互感器则利用电容分压原理，特别适用于超高压系统；而近年来发展的光电式互感器采用光学传感技术，代表了互感器技术的新方向。

电流互感器的深度解析

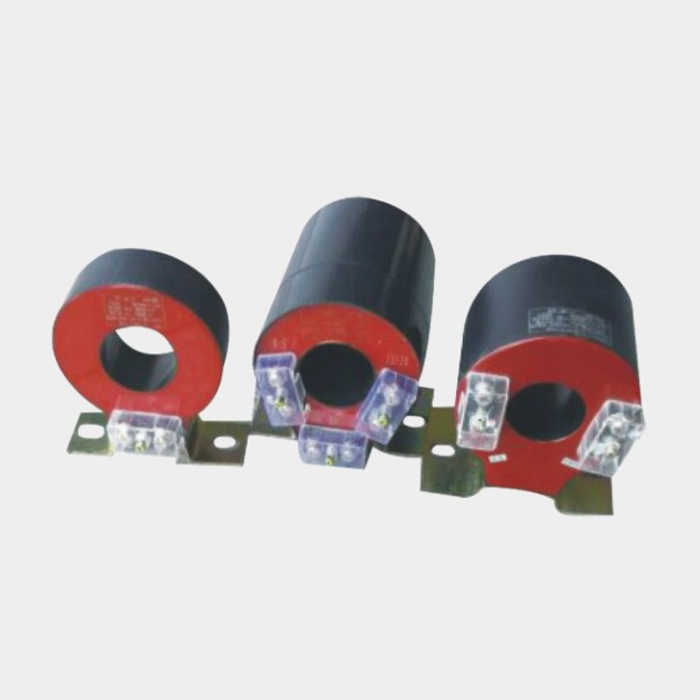

电流互感器堪称电力系统的”电流感知器”，它的核心任务是将一次侧的大电流精确地转换为二次侧的标准小电流。典型的电流互感器由闭合铁芯、一次绕组和二次绕组组成。一次绕组串联在主电路中，流过被测电流；二次绕组则连接测量仪表或保护装置，通常设计为输出5A或1A的标准电流。

电流互感器有一个重要特性：在任何情况下，二次侧都不允许开路运行。这是因为开路时，一次电流全部成为励磁电流，会导致铁芯过度饱和，在二次侧产生危险的高电压，既可能损坏设备，也威胁人身安全。因此，在拆卸连接在电流互感器二次侧的仪表时，必须先将二次侧短接。

精度是电流互感器的关键指标。测量用电流互感器要求在正常负荷下具有高精度，通常为0.2级或0.5级；而保护用电流互感器则需要在故障电流下仍能保持一定的变换精度，以确保保护装置正确动作。现代电流互感器设计还考虑了暂态特性，以满足快速保护系统的需求。

电压互感器的技术特点

电压互感器在电力系统中扮演着”电压传感器”的角色，它通过电磁感应原理将高电压转换为标准的低电压，通常为100V或100/√3V。与电流互感器不同，电压互感器的一次绕组并联在高压电路中，二次绕组则连接测量仪表或保护装置的电压线圈。

电压互感器的结构设计必须考虑高电压绝缘问题。对于6-35kV系统，常采用干式或浇注式绝缘；110kV及以上系统则多采用油浸式或SF6气体绝缘。电容式电压互感器(CVT)是超高压系统中的常见选择，它结合了电容分压和电磁感应的原理，既能测量电压，又可兼作载波通信的耦合电容。

与电流互感器相反，电压互感器的二次侧不允许短路运行。短路会产生很大的短路电流，可能导致绕组过热损坏。因此，电压互感器二次侧通常装有熔断器或小型断路器作为保护。在精度方面，测量用电压互感器通常为0.2级或0.5级，保护用则为3P或6P级。

互感器的应用领域

互感器在电力系统中的身影无处不在。在变电站中，每条进出线都装设有电流和电压互感器，它们将系统参数传递给测量仪表、监控系统和保护装置。电能计量柜中的高精度互感器直接关系到电费结算，其准确性和可靠性受到严格监管。

继电保护系统对互感器有着特殊依赖。过电流保护、差动保护、距离保护等各种保护原理的实现，都建立在互感器提供的准确信号基础上。特别是差动保护，要求各侧互感器的特性严格匹配，否则可能导致保护误动或拒动。

在电力系统自动化领域，互感器的信号被采集到SCADA系统中，成为调度员监控电网运行状态的眼睛。故障录波装置也依赖互感器提供的信号，记录系统故障前后的电气量变化，为事故分析提供依据。此外，互感器还在电能质量监测、负荷管理等方面发挥着重要作用。

互感器的选型与安装

选择合适的互感器需要考虑多方面因素。额定电压和电流是最基本的参数，必须与系统匹配。安装方式则有穿墙式、支柱式、套管式等多种选择，需根据现场空间条件决定。户内型或户外型、气候防护等级等环境因素也不容忽视。

精度等级的选择取决于应用场合。电能计量要求0.2S级或更高精度的互感器，而一般监测可使用0.5级。保护用互感器的选择更复杂，需要考虑准确限值系数、暂态特性等参数，确保在故障情况下仍能满足保护要求。

安装互感器时，必须遵循严格的工艺规范。电流互感器的一次端子连接要保证接触良好，避免过热；电压互感器的一次侧应装设高压熔断器。所有互感器的二次侧都必须可靠接地，且只允许一点接地，以防止地电位差引起干扰。电缆布线应避开强电磁场，必要时使用屏蔽电缆。

互感器的维护与检测

定期维护是保证互感器长期可靠运行的关键。日常巡视应检查互感器外观有无异常、油位是否正常(对油浸式)、有无异常声响或过热现象。绝缘电阻测试、介质损耗测量等预防性试验能够发现潜在的绝缘缺陷。

互感器的校验分为现场校验和实验室校验两种。现场校验主要检查变比和极性，而实验室校验则可以进行全面的精度测试。对于计量用互感器，检定周期通常不超过10年；但怀疑有故障或经过修理后，应立即进行校验。

常见的互感器故障包括绝缘老化、绕组短路或开路、铁芯松动等。油浸式互感器还可能发生油质劣化或渗漏问题。当发现互感器异常时，应及时退出运行并进行详细检查，避免故障扩大影响系统安全。

互感器技术的发展演进

互感器技术经历了漫长的发展历程。早期简单的绕线式互感器逐渐演变为精密的测量设备。20世纪中期，油纸绝缘技术的应用使高压互感器性能大幅提升。近几十年来，新材料和新工艺不断推动互感器技术进步。

固体绝缘技术是重要发展方向之一。环氧树脂浇注互感器避免了油浸设备的渗漏问题，维护更简便。SF6气体绝缘互感器则结合了优良的绝缘性能和紧凑的结构设计，特别适合空间受限的GIS变电站。

光电式互感器代表了技术前沿，它利用法拉第磁光效应或普克尔斯电光效应实现电流电压测量，完全摒弃了传统电磁感应原理。光电互感器具有绝缘简单、频带宽、无磁饱和等优点，尤其适合数字化变电站应用。然而，高成本和运行经验不足等因素目前仍限制其大规模推广。

特殊用途互感器一览

除了常规的测量和保护用途，还有一些特殊设计的互感器满足特定需求。零序电流互感器专门检测三相系统的零序电流，是接地保护的核心元件。它的独特之处在于三相导线一起穿过铁芯窗口，只对不平衡电流敏感。

直流互感器解决了直流系统的测量难题。它采用磁调制等特殊原理，能够准确测量直流电流或电压，在轨道交通、电解化工等领域有重要应用。高频互感器则针对电力电子装置中的高频电流测量，具有特殊的铁芯材料和绕组设计。

组合式互感器将电流和电压测量功能集成在一个设备中，节省了安装空间。便携式互感器为现场测试提供了便利，而开口式互感器则可以在不断电的情况下安装，特别适合改造项目或临时测量。

互感器与电力系统安全

互感器虽为辅助设备，却直接影响电力系统安全。错误的互感器信号可能导致保护误动或拒动，扩大事故范围。2003年美加大停电的事故调查就发现，部分原因与互感器性能不足有关。

互感器的饱和问题是需要特别关注的隐患。当系统出现大的直流分量或高频分量时，传统电磁式互感器可能严重饱和，输出畸变信号。这种情况下，保护装置可能无法正确识别故障。选择具有抗饱和能力的互感器或采用电子式互感器是解决方案之一。

绝缘失效是另一大风险源。高压互感器内部绝缘损坏可能引发爆炸事故，威胁人身安全和设备完好。坚持定期预防性试验、监控绝缘状况是防范此类事故的有效措施。同时，良好的接地系统对保证互感器二次回路安全也至关重要。

互感器的标准化与规范

互感器的设计、制造和测试遵循严格的国际和国家标准。IEC 60044系列标准是国际上广泛采用的互感器标准，涵盖了电磁式电流电压互感器、电容式电压互感器等各种类型。我国对应的国家标准GB/T 20840系列与之等效。

标准对互感器的技术参数进行了统一规定。额定一次值、额定二次值、准确级、额定负荷等关键参数都有标准序列，方便设备互换。标准还规定了各种测试方法，如温升试验、短路承受能力试验、雷电冲击试验等，确保互感器满足运行要求。

除了产品标准，互感器的应用也需遵循相关规范。DL/T 725-2013《电力用电流互感器和电压互感器选择及计算导则》详细规定了互感器在电力工程中的选用原则。各种反事故措施也对互感器的安装、运行提出了具体要求。

互感器在智能化电网中的角色

随着电网智能化程度提高，互感器的功能也在扩展。传统的模拟量输出正逐步向数字化转变。符合IEC 61850-9-2标准的合并单元能够将互感器信号数字化，通过光纤网络传输，满足数字化变电站的需求。

智能互感器集成了更多功能。一些新型产品内置了自诊断功能，能够监测绝缘状态、温度等参数，预测潜在故障。还有的加入了同步相量测量功能，为广域测量系统(WAMS)提供数据支持。

然而，智能化也带来新的挑战。电子式互感器的长期稳定性、抗干扰能力仍需验证。数字化信号的同步问题、网络传输的可靠性等都影响着保护系统的性能。这些问题的解决需要互感器技术、通信技术和保护技术的协同发展。

互感器作为电力系统的”感知器官”，其重要性不言而喻。从发电厂到用户端，从传统电磁式到现代光电式，互感器技术不断演进，但核心使命始终未变——为电力系统提供准确、可靠的测量信号。了解互感器的原理、特性和应用，对于电力从业人员具有基础性意义。随着技术进步，互感器将继续以更智能、更可靠的方式，守护着电力系统的安全运行。
