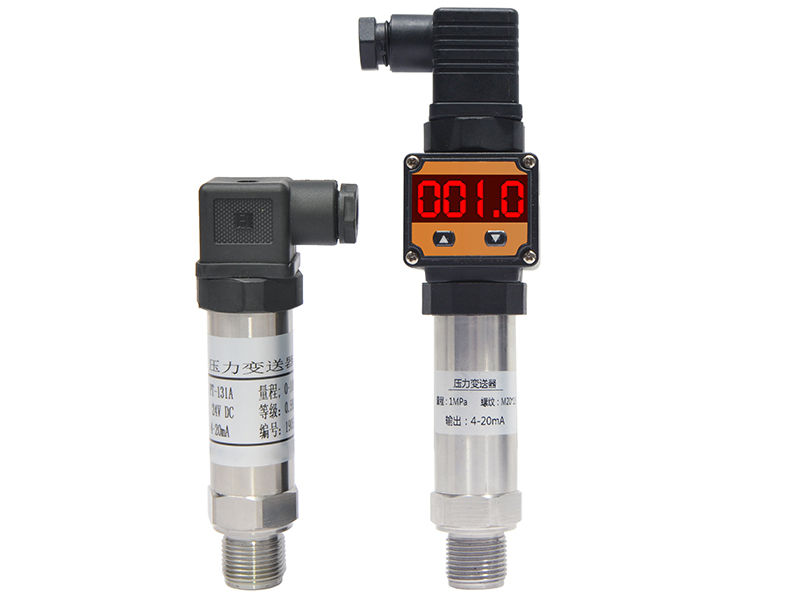

管道压力传感器：工业流体控制的精准监测者

管道压力传感器是工业流体系统中用于实时监测介质压力的关键设备，其性能直接影响生产过程的安全性与经济性。从城市供水管道的稳压控制到石油化工的高压反应系统，这类传感器通过将物理压力信号转化为可传输的电信号，为自动化控制提供可靠的数据支撑。

核心组件与结构设计

管道压力传感器的核心部件包括压力敏感元件、信号处理电路和连接接口三部分。压力敏感元件是感知压力变化的核心，常见类型有应变片式、电容式和压电式。应变片式元件采用金属箔或半导体材料，当受到压力作用时产生形变，电阻值随之变化，通过惠斯通电桥将这种变化转化为电压信号，测量精度可达 ±0.1% FS。

信号处理电路负责对原始信号进行放大、滤波和温度补偿。高精度运算放大器能将微弱的 mV 级信号放大至标准的 4-20mA 电流信号或 0-10V 电压信号，满足远距离传输需求。温度补偿电路则通过热敏电阻网络，抵消环境温度变化对测量精度的影响，使传感器在 – 40℃至 85℃范围内保持稳定性能。

连接接口的设计需兼顾密封性与安装便捷性。工业级传感器通常采用 G1/2 或 M20×1.5 螺纹接口，配合丁腈橡胶或氟橡胶密封圈，确保在 10MPa 压力下无泄漏。法兰连接型传感器适用于大口径管道，公称直径从 DN25 到 DN100 不等，可直接与管道系统集成，减少流体阻力对测量的影响。

外壳防护等级是重要的设计指标。IP65 防护等级的外壳能抵御粉尘侵入和低压水喷射，适用于一般工业环境；IP68 等级的全密封结构则可在水下长期工作，满足污水处理等特殊场景需求。外壳材质多选用 304 或 316 不锈钢，经喷砂镀铬处理后，不仅具备良好的耐腐蚀性，还能承受剧烈的机械冲击。

工作原理：从物理形变到电信号的转化

应变片式管道压力传感器的工作基于金属的应变效应。当管道内的介质压力作用于敏感元件的弹性膜片时，膜片产生微小形变，粘贴在其表面的应变片随之拉伸或压缩，导致电阻值发生变化。这种电阻变化通过测量电路转化为与压力成正比的电信号，完成压力到电量的转换。

电容式传感器则利用极板间距变化产生的电容差异实现测量。两个平行极板构成电容的两个极，其中一个极板与弹性膜片相连，当压力作用使膜片变形时，极板间距改变，电容值相应变化。通过专用电路将电容变化转化为电压或电流信号，其特点是响应速度快，可捕捉毫秒级的压力波动。

压电式传感器依赖某些晶体材料的压电效应，当受到压力作用时，晶体表面会产生电荷，电荷量与所受压力成正比。这类传感器适用于动态压力测量，如管道水锤冲击的监测，但由于电荷易泄漏，通常不用于静态压力的长期监测。

信号传输过程中采用抗干扰设计。传感器输出的电信号通过屏蔽电缆传输，避免电磁干扰对信号的影响。在强电磁环境下，可选用带双绞线的屏蔽电缆，并将屏蔽层单端接地，使干扰信号被有效隔离，确保测量数据的准确性。

技术参数与性能指标

测量范围是管道压力传感器的基本参数，需根据实际应用场景选择。低压传感器适用于 0-1MPa 的工况，如城市自来水管道；中压传感器覆盖 1-10MPa 范围，常用于工业循环水系统；高压传感器则可测量 10-100MPa 的压力，满足石油钻井平台的高压管道监测需求。

精度等级决定了测量结果的可靠程度。工业级传感器通常为 0.2 级或 0.5 级，即测量误差不超过满量程的 ±0.2% 或 ±0.5%。计量级传感器可达 0.1 级，适用于贸易结算等对精度要求极高的场合，如天然气管道的流量计量系统。

响应时间反映传感器对压力变化的反应速度。快速响应型传感器的响应时间小于 1ms，能实时捕捉管道中的压力脉冲，如液压系统的动态压力监测；普通工业传感器的响应时间在 10-100ms 之间，可满足大多数流程工业的控制需求。

长期稳定性是衡量传感器寿命的关键指标。优质传感器在规定工作条件下，年漂移量可控制在 0.1% FS 以内，确保在 5-10 年的使用周期内无需频繁校准。某石化企业的管道系统使用的压力传感器，经过 8 年运行后，测量误差仍保持在 0.3% 以内，验证了其优异的稳定性。

应用领域：保障各行业管道系统安全

石油化工行业对管道压力监测有严苛要求。在原油输送管道中，传感器需耐受高温高压和介质腐蚀，316 不锈钢材质的传感器可在 150℃、8MPa 的条件下长期工作，实时监测管道压力波动，预防因超压导致的管道破裂。某炼油厂的催化裂化装置通过安装压力传感器，成功预警了三次管道压力异常升高，避免了可能发生的爆炸事故。

城市供水系统依赖压力传感器实现稳定运行。在自来水输水主干管上，传感器将压力信号传输至调度中心，当压力低于设定值时，控制系统自动启动加压泵；压力过高时则打开泄压阀，确保管网压力维持在 0.3-0.5MPa 的合理范围。某城市采用该技术后，管网爆管率下降了 35%，居民用水压力稳定性显著提升。

食品饮料行业的管道压力监测需满足卫生要求。采用卫生级设计的传感器，与管道连接处采用快装卡箍结构，内壁光滑无死角，符合 3A 和 FDA 标准。在乳制品生产线中，传感器监测均质机出口压力，确保牛奶在 15-20MPa 的压力下实现脂肪颗粒细化，既保证产品质量，又防止压力过高导致的设备损坏。

电力行业的蒸汽管道压力监测至关重要。高温压力传感器能在 450℃的过热蒸汽环境中可靠工作，实时监测锅炉主蒸汽管道压力，当压力超过 10MPa 时触发联锁保护，避免锅炉超压运行。某火力发电厂通过在蒸汽管道关键节点安装传感器，使机组非计划停机次数减少了 40%，提高了发电效率。

安装与校准：确保测量精准的关键

安装位置的选择直接影响测量准确性。传感器应安装在管道的直线段，远离弯头、阀门和泵体等易产生湍流的位置，若必须安装在这些部位附近，需保证至少 10 倍管道直径的直管段长度，减少流体扰动对测量的影响。在水平管道上安装时，传感器应位于管道下半部与水平线成 45° 的位置，避免管道内的气泡或沉积物影响测量。

不同介质特性需匹配相应的安装方式。测量腐蚀性介质时，应选用带隔离膜的传感器，隔离膜材质根据介质特性选择，如测量盐酸可用哈氏合金膜片，测量氢氟酸则需用蒙乃尔合金。测量粘稠介质时，传感器应倾斜安装，角度不小于 30°，防止介质在测量口积聚堵塞。

校准工作分为零点校准和量程校准。零点校准需在传感器与管道断开连接、压力为零的状态下进行，通过调节传感器的零点电位器，使输出信号为 4mA（电流输出型）或 0V（电压输出型）。量程校准则需施加标准压力，如使用活塞式压力计，调整量程电位器使输出信号与标准压力对应，如满量程压力时输出 20mA。

定期维护可延长传感器使用寿命。每月应检查传感器的连接是否松动，电缆是否破损；每季度清洁传感器表面，特别是测量口附近的沉积物；每年进行一次全面校准，确保测量精度符合要求。在粉尘较多的环境中，需为传感器加装防尘罩；在潮湿环境中，应定期检查外壳的密封性能，防止水汽侵入损坏电路。

常见故障与排除方法

零点漂移是管道压力传感器的常见故障，表现为无压力时输出信号偏离 4mA。若漂移量较小，可通过重新校准零点解决；若漂移量较大，可能是应变片老化或电路元件损坏，需更换敏感元件或整个传感器。在温度剧烈变化的环境中，零点漂移可能频繁发生，此时应选用带温度补偿功能更强的传感器。

输出信号不稳定通常由接触不良或介质波动引起。检查传感器接线端子是否松动，电缆接头是否氧化，必要时重新紧固或更换接头。若介质存在剧烈波动，可在传感器前加装阻尼装置，如缓冲罐或节流阀，降低压力波动频率，使输出信号趋于稳定。

测量误差超差可能是校准失效或安装不当导致。首先重新进行校准，若校准后精度仍不达标，需检查传感器是否受到强烈振动或冲击，敏感元件是否损坏。安装不当导致的误差，如传感器与管道之间存在气隙，需重新安装确保测量口与介质充分接触。

传感器无输出信号多为电路故障。检查供电电压是否正常，直流电源是否稳定，若供电正常则可能是内部电路烧毁，需更换传感器。在易燃易爆环境中，传感器电路烧毁可能由静电放电引起，因此需选用本安型传感器，并确保接地良好。

管道压力传感器作为工业自动化的 “神经末梢”，其性能直接关系到管道系统的安全与高效运行。通过精准测量压力参数，它为生产过程的控制调节提供了可靠依据，在预防管道超压、优化能耗、提高产品质量等方面发挥着不可替代的作用。理解其工作原理、掌握正确的安装维护方法，不仅能确保测量数据的准确性，更能充分发挥其在工业系统中的监测与保护功能，为现代化工业生产的稳定运行保驾护航。
