PCBA制造的流程以及存放注意事项

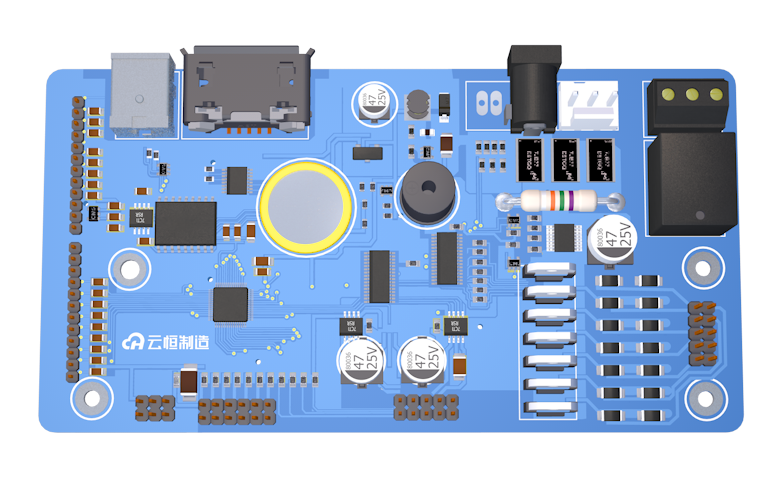

PCBA，即印刷电路板组件，是电子设备的核心组成部分，承载着各类电子元件的电气连接与功能实现。从智能手机、笔记本电脑到工业控制设备、医疗仪器，几乎所有电子设备的正常运转都离不开 PCBA 的支撑。这一制造过程融合了电子工程、材料科学、精密机械等多领域技术，每一个环节都需要严格的工艺控制与质量检测，才能确保最终产品的稳定性与可靠性。

设计阶段：PCBA 制造的源头与蓝图

PCBA制造的起点是设计环节，这一阶段的工作直接决定了后续生产的可行性与产品性能。设计工程师需要根据产品的功能需求，完成电路原理图与 PCB Layout（印刷电路板布局）的绘制。电路原理图如同电子设备的 “神经系统图”，清晰标注了各类电子元件的连接关系与电气特性，而 PCB Layout 则是将原理图转化为物理实体的关键步骤，需要考虑元件的尺寸、布局密度、信号传输路径等因素。

在 PCB Layout 设计中，电磁兼容性（EMC） 是必须重点关注的指标。不合理的布局可能导致信号干扰、电磁辐射超标等问题，影响设备的正常工作甚至引发安全隐患。例如，高频信号线与低频信号线若距离过近，可能产生串扰；功率元件的散热路径设计不当，会导致局部温度过高，降低元件寿命。因此，设计工程师需借助专业的 EDA（电子设计自动化）软件，通过仿真分析优化布局，确保电路性能达标。

设计完成后，还需进行 DFM（可制造性设计）检查。这一环节旨在提前发现设计中可能存在的生产障碍，比如元件间距过小导致焊接困难、过孔直径与生产设备不匹配等。通过 DFM 检查，可大幅降低后续生产中的不良率，缩短产品研发周期，降低制造成本。

物料采购与管理：品质控制的第一道防线

设计方案确定后，进入物料采购阶段。PCBA 的物料主要包括 PCB 裸板、电子元件（如电阻、电容、芯片等）以及辅助材料（如焊锡膏、助焊剂等）。物料的质量直接影响 PCBA 的性能与可靠性，因此采购环节需建立严格的质量管控体系。

PCB 裸板的采购需关注基板材质、厚度、铜箔厚度、线路精度等参数。不同应用场景对 PCB 的要求差异较大，例如工业控制设备通常需要耐高温、抗振动的 PCB 裸板，而消费电子则更注重轻薄与成本控制。供应商需提供完整的材质证明与检测报告，确保 PCB 裸板符合设计标准。

电子元件的采购面临更多挑战，尤其是芯片等精密元件。市场上存在的假冒伪劣元件可能导致 PCBA 功能失效，甚至引发安全事故。因此，采购部门需选择信誉良好的供应商，优先通过原厂或授权代理商采购，并对元件进行严格的入厂检验。检验项目包括外观检查（如引脚是否氧化、封装是否完好）、电气性能测试（如电阻值、电容值、芯片功能验证）等，确保元件的质量与规格符合设计要求。

辅助材料的选择同样重要。焊锡膏的成分、粘度、颗粒度会影响焊接质量，助焊剂的活性则关系到焊点的可靠性。采购时需根据焊接工艺（如回流焊、波峰焊）的要求，选择适配的辅助材料，并进行小批量试用验证，确保其稳定性与兼容性。

贴片工艺：精密元件的精准安放

贴片工艺是将表面贴装元件（SMD）焊接到 PCB 裸板上的关键环节，需要高精度的设备与严格的工艺控制。整个过程主要包括焊锡膏印刷、元件贴装、回流焊接三个步骤。

焊锡膏印刷是贴片工艺的第一步，其质量直接影响后续焊接效果。印刷过程中，PCB 裸板被固定在印刷机的工作台上，钢网（带有与 PCB 焊盘对应的开孔）覆盖在 PCB 表面，印刷机的刮刀将焊锡膏通过钢网的开孔均匀地涂覆在 PCB 的焊盘上。印刷参数的设置至关重要，如刮刀压力、印刷速度、钢网厚度等，都会影响焊锡膏的印刷量与均匀性。印刷完成后，需通过 AOI（自动光学检测）设备对焊锡膏的印刷质量进行检查，及时发现少锡、多锡、连锡等缺陷，避免影响后续工序。

元件贴装是利用贴片机将表面贴装元件精准地安放在涂有焊锡膏的 PCB 焊盘上。贴片机通过视觉识别系统定位 PCB 的基准点与元件的位置，然后通过机械臂上的吸嘴吸取元件，并将其准确放置在指定位置。贴装精度是关键指标，尤其是对于引脚间距小于 0.5mm 的精密芯片（如 BGA、QFP 等），贴装偏差可能导致焊接不良。贴片机的吸嘴选择、元件识别参数、贴装压力等都需要根据元件的尺寸与重量进行精准设置，以确保贴装的准确性与稳定性。

回流焊接是将贴装好元件的 PCB 送入回流焊炉，通过高温使焊锡膏熔化，从而将元件与 PCB 焊盘牢固焊接在一起。回流焊炉的温度曲线设置是核心，需根据焊锡膏的熔点、元件的耐热性等参数，设置预热区、恒温区、回流区、冷却区的温度与时间。例如，在预热区，焊锡膏中的溶剂逐渐挥发，同时元件与 PCB 受热均匀，避免后续高温导致元件损坏；在回流区，温度达到焊锡膏的熔点，焊锡膏熔化并润湿焊盘与元件引脚，形成可靠的焊点；冷却区则使焊点快速凝固，确保焊点的强度与稳定性。焊接完成后，需再次通过 AOI 设备检查焊接质量，识别虚焊、假焊、焊点气泡等缺陷。

插件与波峰焊工艺：通孔元件的可靠连接

对于部分需要通过通孔安装的元件（如连接器、电解电容、大功率电阻等），则需要采用插件与波峰焊工艺。插件工艺可分为人工插件与自动插件两种，人工插件适用于小批量生产或异形元件，自动插件则通过插件机实现元件的快速、精准安装，适用于大批量生产。

插件完成后，PCB 进入波峰焊炉进行焊接。波峰焊炉的工作原理是将熔融的焊锡通过泵体加压形成一个 “锡波”，PCB 以一定角度经过锡波，使通孔元件的引脚与 PCB 焊盘通过焊锡牢固连接。波峰焊的工艺参数包括焊锡温度、PCB 传输速度、PCB 与锡波的接触角度等，这些参数需要根据元件的引脚尺寸、PCB 的厚度等因素进行调整。例如，焊锡温度过高可能导致元件引脚氧化或 PCB 变形，温度过低则可能导致焊接不牢固。

波峰焊后同样需要进行质量检测，除了外观检查外，还需通过 ICT（在线测试）设备对元件的电气连接进行检测，确保通孔元件的焊接质量与电气性能符合要求。

检测与测试：确保 PCBA 的质量与性能

PCBA 制造完成后，需经过多道检测与测试工序，才能确保其质量与性能达标。这些工序包括外观检测、电气性能测试、功能测试等，从不同维度验证 PCBA 的可靠性。

外观检测主要通过人工或 AOI 设备检查 PCBA 的焊点质量、元件有无错装、漏装、损坏等情况。AOI 设备通过高清摄像头采集 PCBA 的图像，与预设的标准图像进行对比，可快速识别出焊点缺陷（如连锡、虚焊）、元件偏移、极性错误等问题，检测效率与准确性远高于人工检测。

电气性能测试主要通过 ICT 设备实现，该设备通过探针与 PCBA 上的测试点接触，对电路中的电阻、电容、电感、二极管、三极管等元件进行参数测量，验证元件的正确性与焊接的可靠性。对于复杂的 PCBA，还可采用 FCT（功能测试）设备，模拟产品的实际工作环境，对 PCBA 的整体功能进行测试。例如，对于手机主板的 PCBA，FCT 设备可测试其通话功能、屏幕显示、摄像头成像、充电功能等，确保 PCBA 在实际使用中能够正常工作。

对于高可靠性要求的 PCBA（如医疗设备、航空航天设备），还需进行环境测试，如高温测试、低温测试、温循测试、振动测试、冲击测试等，验证 PCBA 在极端环境下的稳定性与可靠性。例如，高温测试可暴露 PCBA 中因焊接不良导致的虚焊问题，振动测试可检测元件是否因固定不牢而脱落。

返修与不良品处理：提升生产合格率

尽管经过严格的检测，PCBA 生产过程中仍可能出现不良品，需要进行返修处理。返修工作需要专业的技术与设备，根据不良原因采取针对性的修复措施。

对于贴片元件的焊接缺陷（如虚焊、连锡），通常采用热风枪或返修台进行修复。热风枪可通过精准控制温度与风速，对单个焊点进行加热，去除多余的焊锡或补充焊锡，使焊点恢复正常。对于精密芯片（如 BGA）的返修，则需要使用专用的 BGA 返修台，通过光学定位系统精准对位，控制加热温度曲线，确保芯片的重新焊接质量。

对于插件元件的不良，若为焊接问题，可通过电烙铁进行补焊；若为元件损坏，则需要将损坏的元件拆除并更换新的元件。拆除元件时需注意避免损坏 PCB 焊盘，必要时可采用专用的拆焊工具。

对于无法返修或返修成本过高的不良品，需进行分类处理。可回收利用的元件需进行拆解与筛选，符合要求的元件可重新用于生产；报废的 PCBA 则需按照环保要求进行处理，避免电子废弃物对环境造成污染。

包装与存储：保障 PCBA 的运输与保存

经过检测与返修合格的 PCBA，需要进行妥善的包装与存储，以防止在运输与存放过程中受到损坏。包装材料的选择需考虑防静电、防潮、防震等要求。

PCBA 通常采用防静电袋包装，防止静电对敏感电子元件造成损坏。对于批量运输的 PCBA，可使用防静电周转箱，并在箱内填充缓冲材料（如泡沫、气泡膜），避免运输过程中的振动与冲击导致元件脱落或 PCB 变形。

存储环境对 PCBA 的质量也有重要影响。存储仓库需保持干燥、通风，相对湿度应控制在 30%~70% 之间，温度控制在 10℃~30℃之间，避免高温高湿环境导致元件引脚氧化、PCB 受潮。对于长期存储的 PCBA，需定期进行检查，确保其状态良好。

PCBA 制造是一个高度精密、复杂的系统工程，从设计到最终成品，每一个环节都需要严谨的工艺控制与质量管控。随着电子设备向小型化、高集成化、高可靠性方向发展，PCBA 制造技术也在不断创新与进步，但其核心始终是通过科学的管理与先进的技术，确保每一块 PCBA 都能稳定、可靠地发挥其功能，为各类电子设备的正常运转提供坚实的保障。
