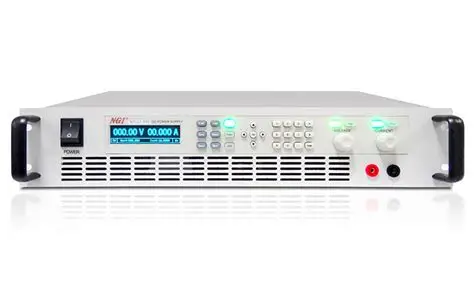

双向直流电源的原理与特性

一、双向直流电源的工作原理

双向直流电源的工作原理基于电能的双向转换机制，主要通过电流控制电路和电压控制电路来实现电源的整流和逆变过程，同时依赖控制系统确保电源的稳定运行。

在正向工作时，即从电网获取电能为设备供电的过程中，双向直流电源首先通过输入控制部分，该部分通常由输入断路器和输入缓冲电路组成，起到保护和缓冲的作用，确保输入电源的稳定接入。接着，电能进入三相四象限 PWM 整流单元，这一单元包含输入三相电感、隔离变压器以及三相全桥整流逆变单元和滤波单元。通过三相四象限 PWM 整流技术，将交流电转换为直流电，并通过冗余设计降低电容纹波电流，提高电容使用寿命，保证系统可靠性。之后，经过直流环节，再通过双向 DC/DC 变换电路对直流电压进行进一步的调整和变换，以满足不同负载对电压和电流的需求，最终输出稳定的直流电能为负载供电。

而在反向工作，也就是将负载端的能量回馈至电网时，双向直流电源的工作流程则相反。负载端的直流电能首先进入双向 DC/DC 变换电路，将电压变换到合适的水平，然后进入三相全桥整流逆变单元，通过逆变技术将直流电转换为交流电，再经过滤波单元和隔离变压器等环节，将符合电网接入标准的交流电回馈至电网。在整个过程中，控制系统实时监测电压、电流、功率等参数，通过对电流控制电路和电压控制电路的精确调节，确保能量的双向流动高效、稳定且安全。

例如，在电动汽车充电过程中，当电池电量较低需要充电时，双向直流电源从电网获取交流电，经过内部的转换电路将其转换为合适电压和电流的直流电为电池充电；而当电动汽车制动时，电机产生的再生制动能量以直流电的形式输出，此时双向直流电源将这些直流电转换为交流电回馈至电网，实现能量的回收利用。

二、双向直流电源的特性

（一）能量双向流动

双向直流电源最显著的特性就是能够实现能量的双向流动。在正向模式下，它如同传统电源，将电网的电能转换为直流电能为负载供电，满足各类设备的用电需求。而在反向模式下，它又能将负载产生的多余电能，如电动汽车制动时产生的再生能量、储能系统中电池放电后的剩余能量等，转换为交流电回馈至电网，提高能源的利用效率，减少能源浪费。这种能量双向流动的特性使得双向直流电源在能源管理和能量回收方面具有巨大优势，有助于构建更加绿色、高效的能源系统。

（二）多种工作模式

双向直流电源支持多种工作模式，常见的有恒压（CV）、恒流（CC）、恒功率（CP）输出模式以及恒压、恒流、恒功率、恒电阻吸收电能的负载模式。在电源模式下，恒压模式可确保输出电压保持恒定，不受负载变化的影响，适用于对电压稳定性要求较高的设备供电，如电子设备的电源供应。恒流模式则保证输出电流恒定，常用于电池充电等场景，能够有效控制充电电流，保护电池安全。恒功率模式下，电源输出功率保持恒定，可根据负载的变化自动调整电压和电流，满足不同负载对功率的需求。在负载模式下，不同的吸收电能模式可模拟各种实际负载情况，用于测试设备的性能。例如，在电机测试中，通过设置不同的负载模式，可以模拟电机在不同工况下的运行状态，测试电机的效率、稳定性等参数。

（三）高精度与高响应速度

现代双向直流电源采用先进的控制技术和高性能的电子器件，具备高精度和高响应速度的特点。在控制精度方面，通过 SVPWM（空间矢量调制）算法等先进控制算法，能够实现高达 ±0.1% 的精度控制，确保输出电压和电流的准确性，满足对电源精度要求极高的应用场景，如科研实验、高精度电子设备测试等。在动态响应速度上，双向电源能够在极短的时间内对负载变化做出响应，例如某些双向直流电源的响应时间可小于 200μs，这使得它能够满足如氢燃料电池骤变负载测试等对动态响应要求苛刻的应用，能够快速调整输出以适应负载的突然变化，保证系统的稳定运行。

（四）高功率密度与宽范围输出

随着电力电子技术的不断发展，双向直流电源的功率密度不断提高，能够在更小的体积内实现更高的功率输出。例如，一些双向直流电源产品实现了 3U/18kW 甚至更高的高功率密度设计，大大节省了安装空间，方便集成到各种设备和系统中。同时，双向直流电源具有宽范围的输出特性，能够提供从低电压、小电流到高电压、大电流的多种输出组合。电压输出范围可以从几伏到数千伏，电流输出范围从几安到数千安，可满足不同应用场景下对电源输出的多样化需求。在电动汽车测试中，需要对不同电压平台的电池和电机进行测试，宽范围输出的双向直流电源可以适应多种测试需求，一台设备即可覆盖多种测试场景，为用户节省成本。

（五）能量回馈效率高

双向直流电源在将负载能量回馈至电网的过程中，具有较高的能量回馈效率。一般来说，其电能回收率可≥96.5%，部分高性能产品的能量回馈效率甚至更高。这意味着在能量回收过程中，只有极少部分能量会以热能等形式损耗掉，大部分能量都能够被有效地回收到电网中再次利用。高能量回馈效率不仅降低了用户的用电成本，减少了能源浪费，同时也有助于减少对环境的热污染。在大规模应用场景中，如电动汽车充电站、储能电站等，高能量回馈效率带来的节能效益和环保效益尤为显著，能够为可持续能源发展做出重要贡献。

（六）良好的电磁兼容性

双向直流电源在设计和制造过程中充分考虑了电磁兼容性（EMC）问题，具备良好的 EMC 性能。它能够在复杂的电磁环境中稳定工作，不会对周围的电子设备产生干扰，同时自身也具备较强的抗干扰能力，不受外界电磁干扰的影响而正常运行。通过合理的电路布局、屏蔽设计以及采用高性能的滤波电路等措施，双向直流电源有效地抑制了电磁干扰的产生和传播。在数据中心、通信基站等对电磁环境要求较高的场所，双向直流电源良好的 EMC 性能确保了其与其他电子设备的和谐共处，保证整个系统的稳定运行。

三、双向直流电源的应用领域

（一）电池与电动汽车测试

1. 电池充放电测试：双向直流电源在电池充放电测试中扮演着至关重要的角色。它可以精确模拟电池在不同工况下的充放电过程，通过设置不同的充放电模式，如恒流充电、恒压充电、脉冲充电以及恒流放电、恒功率放电等，全面评估电池的性能，包括电池容量、充放电效率、循环寿命、内阻变化等参数。在电池研发过程中，双向直流电源能够帮助研究人员快速准确地获取电池在各种条件下的性能数据，为电池材料的选择、电池结构的优化以及电池管理系统的设计提供有力依据。同时，在电池生产过程中，双向直流电源可用于对电池进行质量检测和筛选，确保出厂电池的性能符合标准。更为重要的是，在电池放电过程中，双向直流电源能够将电池释放的能量回馈至电网，避免能量的浪费，提高能源利用效率，降低测试成本。
2. 电动汽车系统验证：对于电动汽车而言，双向直流电源是其系统验证不可或缺的设备。在电动汽车的电机控制器测试中，双向直流电源可以为电机控制器提供稳定的直流电源，并模拟电机在不同运行工况下的负载特性，测试电机控制器的控制性能、效率以及可靠性。在充电桩测试方面，双向直流电源可模拟电动汽车电池的充电特性，对充电桩的输出电压、电流精度、充电速度、兼容性等性能指标进行全面测试，确保充电桩能够安全、高效地为电动汽车充电。此外，随着车辆到电网（V2G）技术的发展，双向直流电源支持电动汽车与电网之间的能量交互。在用电低谷期，电动汽车可以利用电网的低价电能进行充电；而在用电高峰期，电动汽车则可以将存储的电能回馈至电网，起到削峰填谷的作用，提高电网的稳定性和能源利用效率。

（二）新能源与储能系统

1. 光伏 / 风能应用：在光伏发电系统中，双向直流电源作为逆变器的重要辅助设备，能够稳定多相电流输出，确保光伏逆变器将光伏板产生的直流电高效、稳定地转换为交流电并入电网。当光伏系统产生的电能超过负载需求时，双向直流电源可以将多余的电能存储到储能设备中，或者将其回馈至电网。在风力发电系统中，双向直流电源同样可以对风力发电机输出的不稳定直流电进行调节和转换，使其满足电网接入要求。同时，在风力发电系统的启停、故障等特殊工况下，双向直流电源能够起到缓冲和保护作用，确保系统的安全稳定运行。双向直流电源还可以与光伏 / 风能发电系统相结合，进行联合测试和优化，提高新能源发电系统的整体性能和可靠性。
2. 储能变流器测试：储能系统在电力系统中发挥着重要的调频、削峰填谷作用，而储能变流器（PCS）是储能系统实现电能双向转换的关键设备。双向直流电源可用于对储能变流器进行全面测试，验证其在不同工况下的动态响应性能、转换效率、功率调节能力等。通过模拟储能电池的充放电过程，双向直流电源可以测试储能变流器在充电和放电模式下的工作特性，确保其能够准确、稳定地控制储能电池的充放电过程，实现与电网的良好匹配。在储能系统的研发和生产过程中，双向直流电源的测试功能有助于提高储能变流器的性能和质量，推动储能技术的发展和应用。双向直流电源还支持多机并联控制，可用于测试多个储能变流器并联运行时的协同工作能力，满足大规模储能系统的应用需求。

（三）工业与高端制造

1. 电机与变频器测试：在工业领域，电机和变频器是广泛应用的设备。双向直流电源能够为电机与变频器测试提供宽范围的电压和电流输出，模拟电机在不同负载条件下的运行状态，包括启动、加速、恒速运行、减速、制动等工况。通过测试，可评估电机的能效、转矩特性、转速控制精度以及变频器的谐波抑制能力、功率因数等性能指标。在电机启动过程中，双向直流电源可以提供大电流冲击，测试电机的启动性能和变频器的过载能力。在电机制动时，双向直流电源能够吸收电机产生的再生能量，避免能量对设备造成损坏，同时测试变频器的能量回馈功能。这种全面的测试能力有助于优化电机和变频器的设计，提高工业设备的运行效率和可靠性，降低能耗。
2. 数据中心与通信设备：数据中心和通信设备对供电的稳定性要求极高。双向直流电源可以为数据中心的服务器、通信基站的通信设备等提供稳定可靠的直流电源，确保设备在正常市电供电情况下稳定运行。当电网出现故障或电压波动时，双向直流电源能够迅速切换至储能模式，利用内部储能或外接储能设备为设备持续供电，保障数据中心和通信设备的正常运行，避免因停电而导致的数据丢失和通信中断。双向直流电源还可以对数据中心和通信设备的后备电源系统，如蓄电池组进行充放电测试和维护，确保后备电源在关键时刻能够正常工作。其良好的电磁兼容性也保证了在数据中心和通信设备密集的电磁环境中，不会对其他设备产生干扰，保障整个系统的稳定运行。

四、双向直流电源与传统直流电源的区别

（一）能量流向

传统直流电源的能量流向是单向的，只能将电网的交流电转换为直流电为负载供电，无法实现将负载端的能量回馈至电网的功能。而双向直流电源则突破了这一限制，具备能量双向流动的特性。它不仅能够像传统直流电源一样为负载提供稳定的直流电能，还能够在特定情况下，如负载产生多余能量时，将这些能量转换为交流电并回馈至电网，实现能量的循环利用，大大提高了能源利用效率。在电动汽车应用中，传统直流电源只能为电动汽车电池充电，而双向直流电源在充电的同时，还能将电动汽车制动时产生的再生能量回收并回馈至电网。

（二）拓扑结构

传统直流电源的拓扑结构相对简单，通常采用单象限 Buck 电路，即由整流器和降压模块组成，仅支持单向的电能传输，从电网到负载的单一方向。这种拓扑结构使得传统直流电源在功能上较为局限，无法满足现代能源系统对电能双向转换的需求。而双向直流电源采用了更为复杂和先进的拓扑结构，常见的为双级架构，包括 AC – DC 整流、PWM 逆变以及 DC – DC 双向变换，通过这些环节的协同工作，实现了四象限运行，能够灵活地控制电能的双向流动。在双向直流电源的 AC – DC 整流环节，采用四象限 SVPWM 技术，使能量可以双向流动，并且功率因数高达 0.99 以上，大大降低了并网谐波污染；DC – DC 双向变换则采用高频电路，提高了输出响应速度和输出电压范围。

（三）工作模式

传统直流电源的工作模式主要为恒压输出模式，以满足大多数负载对稳定电压的需求。虽然也有一些具备恒流等其他模式，但功能相对单一，且不同模式之间的切换不够灵活。双向直流电源则支持多种丰富的工作模式，在电源模式下，除了恒压（CV）模式外，还有恒流（CC）、恒功率（CP）输出模式，能够根据不同负载的特性和需求，灵活调整输出模式，提供更精准的电源供应。在负载模式下，双向直流电源具备恒压、恒流、恒功率、恒电阻吸收电能等多种模式，可模拟各种实际负载情况，用于对设备进行全面的性能测试。在电池测试中，双向直流电源可以通过不同的工作模式，模拟电池在充电和放电过程中的各种状态，对电池性能进行深入评估，这是传统直流电源难以实现的。

（四）动态响应能力

传统直流电源的动态响应速度较慢，一般在 10ms 级，这意味着当负载发生突然变化时，传统直流电源需要较长时间才能调整输出电压和电流，以适应负载的变化。这种较慢的动态响应能力在一些对电源响应速度要求不高的静态场景中尚可满足需求，但在面对如电机频繁启动、制动，新能源发电系统功率突变等动态变化较大的场景时，就显得力不从心，可能导致设备运行不稳定甚至损坏。双向直流电源则具有出色的动态响应能力，其响应时间可小于 200μs，能够在极短的时间内对负载的变化做出快速反应，及时调整输出电压和电流，确保系统的稳定运行。在氢燃料电池骤变负载测试中，双向直流电源能够快速跟踪负载的变化，提供稳定的电源支持，保证测试的准确性和可靠性，这是传统直流电源无法企及的优势。

（五）电流范围与通信接口

传统直流电源的电流输出范围相对较窄，一般只能输出正向电流，无法满足一些需要双向电流输出的特殊应用场景。双向直流电源则具有更宽的电流范围，能够实现 ±0 – 1000A 甚至更大范围的电流输出，支持负电流回馈，这使得它在诸如电池充放电测试、电机正反转控制等需要双向电流的应用中具有明显优势。在通信接口方面，传统直流电源的通信接口种类较少，可能仅具备简单的 RS232 等接口，通信功能有限，不利于实现远程监控和系统集成。双向直流电源则配备了丰富的通信接口，如 RS485、CAN、LAN 等，方便与上位机或其他设备进行通信，实现远程控制、数据传输和系统集成，能够更好地适应现代智能化、网络化的电力系统应用需求。
