Buck 电路应用与设计

Buck 电路作为开关电源中最基础且应用广泛的拓扑结构之一，其核心功能是将输入的直流高电压高效转换为输出的直流低电压。这种电路凭借结构简单、转换效率高、输出稳定性强等优势，在消费电子、工业控制、新能源设备等众多领域占据重要地位。理解 Buck 电路的工作机制、关键组件特性及设计方法，是掌握开关电源技术的重要基础，也是工程师在相关产品开发过程中必须具备的核心能力之一。

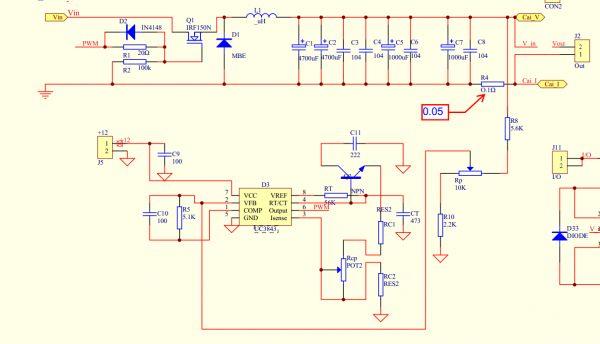

Buck 电路的拓扑结构由几个关键部分组成，每个组件在能量转换过程中都承担着不可替代的角色。其中，功率开关管是电路的核心控制元件，常见类型包括 MOSFET（金属 – 氧化物 – 半导体场效应晶体管）和 IGBT（绝缘栅双极型晶体管），选择哪种器件需根据输入电压范围、输出电流大小及开关频率等参数综合判断。续流二极管与功率开关管反向并联，其作用是在开关管关断期间为电感电流提供续流路径，避免电感因电流突变产生过高电压损坏其他器件，肖特基二极管因正向压降小、开关速度快的特点，在中低压 Buck 电路中应用尤为广泛。

电感作为能量存储与传递的核心元件，其性能直接影响 Buck 电路的输出纹波和动态响应速度。电感值的选择需要在输出纹波抑制和动态响应之间找到平衡：电感值越大，输出纹波越小，但电路对负载变化的响应速度会变慢；反之，电感值越小，动态响应越快，却会导致输出纹波增大。输出电容则主要用于滤除输出电压中的纹波成分，使输出电压更加平稳，通常采用电解电容与陶瓷电容并联的方式，兼顾大容量和低等效串联电阻（ESR）的需求，进一步降低纹波电压。

控制电路是 Buck 电路实现稳定输出的 “大脑”，其主要功能是根据输出电压的变化调整功率开关管的导通与关断时间，从而维持输出电压的稳定。常见的控制方式分为脉冲宽度调制（PWM）和脉冲频率调制（PFM）两种。PWM 控制方式通过固定开关频率，改变开关管导通时间（占空比）来调节输出电压，具有输出纹波小、噪声特性稳定的优点，适用于对输出稳定性要求较高的场景；PFM 控制方式则通过固定开关管导通或关断时间，改变开关频率来调节输出电压，在轻负载条件下转换效率更高，常用于便携式设备等对功耗敏感的应用中。

要深入理解 Buck 电路的工作过程，需结合其两种核心工作状态 —— 电感电流连续模式（CCM）和电感电流断续模式（DCM）进行分析。这两种模式的划分依据是在开关管一个开关周期内，电感电流是否始终保持大于零。不同工作模式下，电路的电压电流特性、能量转换过程及输出特性均存在显著差异，因此在电路设计阶段需明确目标应用场景下的主要工作模式，以确保电路性能满足需求。

在电感电流连续模式（CCM）下，整个开关周期内电感电流始终处于流动状态，不会出现电流为零的情况。该模式通常出现在负载电流较大或电感值较大的场景中，其工作过程可分为两个阶段。第一阶段为功率开关管导通期（Ton）：当控制信号使开关管导通时，输入电压通过开关管施加到电感两端，此时电感两端电压为输入电压与输出电压之差（Vin – Vout）。根据电感的电压电流特性（V = L×di/dt），电感电流会以线性方式上升，同时电感将电能转化为磁能进行存储。在此阶段，续流二极管因反向偏置而截止，输出电容一方面为负载提供电流，另一方面也会因输出电压的微小上升而进行充电。

第二阶段为功率开关管关断期（Toff）：当开关管关断后，输入电压无法继续通过开关管为电感供电。由于电感具有阻碍电流变化的特性，其两端会产生反向电动势，此时续流二极管因正向偏置而导通，为电感电流提供续流路径。电感存储的磁能开始转化为电能，通过续流二极管释放到负载和输出电容两端，电感电流以线性方式下降。在此阶段，输出电容持续为负载供电，同时补充因电感电流下降导致的输出电压微小跌落，确保输出电压的稳定。当开关管再次导通时，整个电路回到第一阶段，如此循环往复，实现持续的能量转换。

在 CCM 模式下，根据电感电压在一个开关周期内的伏秒平衡原理（即电感两端电压在导通期和关断期的积分之和为零），可推导出 Buck 电路的核心电压关系公式：Vout = Vin×D，其中 D 为功率开关管的占空比（D = Ton / T，T 为开关周期）。该公式表明，在理想条件下（忽略器件损耗），Buck 电路的输出电压仅与输入电压和占空比有关，通过调节占空比即可实现对输出电压的精确控制。这一特性是 PWM 控制方式实现电压调节的理论基础，也是 Buck 电路设计中计算关键参数的重要依据。

电感电流断续模式（DCM）则是指在开关管关断期内，电感电流会下降至零，且在开关管再次导通前，电感电流始终保持为零的工作模式。该模式通常出现在负载电流较小或电感值较小的场景中，其工作过程除了包含与 CCM 模式类似的开关管导通期和关断期外，还增加了一个电感电流为零的阶段（Td）。在开关管导通期和关断期的前期，电路工作过程与 CCM 模式基本一致：开关管导通时电感电流上升并存储能量，开关管关断后续流二极管导通，电感电流下降并释放能量。

与 CCM 模式的关键区别在于，当电感电流下降至零时，续流二极管会因反向偏置而截止，此时电感不再释放能量，电路进入电感电流为零的阶段。在该阶段，输出电压完全由输出电容为负载供电，由于电容的放电效应，输出电压会出现微小下降，直到开关管再次导通，电路才进入下一个工作周期。在 DCM 模式下，伏秒平衡原理依然适用，但由于存在电感电流为零的阶段，其输出电压与占空比的关系更为复杂，不再满足 CCM 模式下简单的 Vout = Vin×D 公式，而是需要结合负载电流、电感值、开关频率等多个参数进行推导计算。

DCM 模式下，由于电感电流存在断流阶段，电路的峰值电流相对较高，这可能导致功率开关管和续流二极管的电流应力增大，同时输出纹波也会比 CCM 模式更大。但另一方面，在轻负载条件下，DCM 模式可以避免电感电流在整个周期内持续流动带来的损耗，因此其转换效率通常高于 CCM 模式。基于这一特性，许多 Buck 电路会设计为在轻负载时工作于 DCM 模式，在重负载时自动切换至 CCM 模式，以实现全负载范围内的高效能量转换。

Buck 电路的性能指标是评估其是否满足应用需求的关键依据，主要包括转换效率、输出纹波、电压调整率、负载调整率及动态响应速度等。转换效率是衡量电路能量转换能力的核心指标，定义为输出功率与输入功率的比值，其高低直接影响设备的功耗和散热设计。实际应用中，影响转换效率的因素主要包括功率开关管的导通损耗和开关损耗、续流二极管的正向导通损耗、电感的铜损和铁损以及输出电容的等效串联电阻（ESR）损耗等。为提高转换效率，工程师通常会选择低导通电阻的 MOSFET、低正向压降的肖特基二极管，同时优化电感的绕制工艺以降低铜损，并采用高频低 ESR 的输出电容。

输出纹波是指输出电压中包含的交流分量，其大小直接影响负载电路的工作稳定性，尤其是对模拟电路和敏感数字电路而言，过大的输出纹波可能导致信号干扰或电路误动作。Buck 电路的输出纹波主要由电感电流纹波和输出电容的 ESR 纹波两部分组成。电感电流纹波的大小与电感值、开关频率及占空比有关，根据公式 ΔIL = (Vin – Vout)×Ton / L 可知，增大电感值或提高开关频率均可减小电感电流纹波。输出电容的 ESR 纹波则与电容的 ESR 值和电感电流纹波成正比（ΔVesr = ΔIL×ESR），因此选择低 ESR 的电容是降低这部分纹波的关键。此外，通过在输出端并联多个不同容值的电容，也可有效抑制不同频率范围内的纹波成分。

电压调整率和负载调整率是衡量 Buck 电路输出电压稳定性的重要指标。电压调整率指当输入电压在规定范围内变化时，输出电压的变化量与额定输出电压的比值，通常以百分比表示。良好的电压调整率意味着电路对输入电压波动具有较强的抑制能力，这主要依赖于控制电路的快速响应和精确的占空比调节。负载调整率则指当负载电流在规定范围内变化时，输出电压的变化量与额定输出电压的比值，其大小反映了电路对负载变化的适应能力。为提高负载调整率，需优化电感和输出电容的参数，同时确保控制电路具有足够快的动态响应速度，以快速补偿负载变化引起的输出电压波动。

动态响应速度是指当输入电压或负载电流发生突变时，Buck 电路将输出电压恢复到稳定值所需的时间。在许多应用场景中，负载电流可能会在短时间内发生剧烈变化（如处理器从休眠状态突然进入高速运行状态），此时若电路动态响应速度较慢，输出电压可能会出现较大幅度的过冲或跌落，甚至超出负载电路的允许范围，导致设备工作异常。影响动态响应速度的因素主要包括电感值、输出电容值及控制电路的带宽。减小电感值可以加快电感电流的变化速度，从而快速响应负载电流的突变；增大输出电容值可以在电压波动时提供更多的能量补偿，减小电压变化幅度；而提高控制电路的带宽则可以加快控制信号的调节速度，缩短输出电压的恢复时间。

Buck 电路的应用场景极为广泛，几乎涵盖了所有需要直流电压降压的电子设备。在消费电子领域，智能手机、平板电脑、笔记本电脑等设备的电源管理模块中，Buck 电路是核心组成部分。以智能手机为例，其电池电压通常在 3.7V – 4.2V 之间，而处理器、显示屏、摄像头等内部组件需要不同的低电压供电（如 1.8V、1.2V、0.9V 等），这些低电压均通过 Buck 电路将电池电压降压后提供。为满足消费电子设备对小型化和高效率的需求，此类 Buck 电路通常采用高频化设计（开关频率可达几 MHz 甚至几十 MHz），以减小电感和电容的体积，同时优化电路结构以降低功耗。

在工业控制领域，Buck 电路常用于 PLC（可编程逻辑控制器）、变频器、伺服驱动器等设备的电源系统中。这些应用场景对电源的稳定性、可靠性和抗干扰能力要求较高，因此 Buck 电路通常会采用冗余设计、加强的 EMC（电磁兼容性）防护措施以及宽温度范围的元器件，以确保在复杂的工业环境中稳定工作。例如，在变频器中，Buck 电路用于将直流母线电压（通常为几百伏）降压至控制电路所需的低电压（如 24V、15V），为 CPU、传感器和驱动电路提供稳定的电源。

新能源领域是 Buck 电路的另一个重要应用方向，在光伏逆变器、电动汽车充电桩、储能系统等设备中均有广泛应用。在光伏逆变器中，光伏电池板输出的直流电压会随着光照强度和温度的变化而波动，Buck 电路用于将波动的直流电压稳定在特定范围内，为后续的逆变电路提供稳定的输入电压。在电动汽车充电桩中，Buck 电路则用于将电网整流后的高压直流电压降压至电动汽车电池所需的充电电压，并通过精确的电流控制实现恒流充电或恒压充电模式。由于新能源设备通常需要处理较大的功率（从几千瓦到几百千瓦不等），此类 Buck 电路多采用多相并联结构，以提高输出电流能力和转换效率，同时降低单个器件的电流应力。

在 Buck 电路的设计过程中，需要综合考虑多个因素，确保电路性能、可靠性和成本达到最佳平衡。首先是关键元器件的选型，这是决定电路性能的基础。功率开关管的选型需重点关注其额定电压（Vds）、额定电流（Id）、导通电阻（Rds (on)）和开关速度。额定电压应大于电路的最大输入电压，以避免开关管因过压损坏；额定电流应大于电路的最大输出电流与电感电流纹波峰值之和，确保开关管在最大负载条件下也能安全工作；导通电阻直接影响开关管的导通损耗，因此应选择 Rds (on) 尽可能小的器件；开关速度则影响开关损耗，高频应用场景下需选择开关速度快的器件。

续流二极管的选型需关注其正向压降（Vf）、反向恢复时间（trr）和额定电流。正向压降越小，二极管的导通损耗越低；反向恢复时间越短，开关损耗越小，尤其在高频应用中，短反向恢复时间的二极管可有效减少与开关管的交叉损耗。输出整流二极管通常优先选择肖特基二极管，但若输入电压较高或对反向恢复特性要求更严格，也可选择快恢复二极管或采用同步整流技术（用 MOSFET 替代二极管），进一步降低导通损耗。

电感的设计与选型是 Buck 电路设计的核心环节之一，需根据电路的工作模式、输出电流、开关频率和输出纹波要求确定电感值和额定电流。电感值的计算可根据电感电流纹波系数（通常取 0.2 – 0.4）进行，公式为 L = (Vin – Vout)×D / (ΔIL×f)，其中 ΔIL 为电感电流纹波峰值，f 为开关频率。电感的额定电流（饱和电流）应大于电路的最大电感电流（输出电流与 ΔIL/2 之和），以避免电感在工作过程中出现磁饱和现象。磁饱和会导致电感值急剧下降，电感电流纹波大幅增大，甚至损坏功率器件。此外，电感的直流电阻（DCR）也应尽可能小，以降低铜损，提高转换效率。

输出电容的选型需综合考虑电容值、额定电压、ESR 和温度特性。电容值的选择主要根据输出纹波要求，公式为 C = ΔIL / (8×f×ΔVout)，其中 ΔVout 为允许的最大输出电压纹波。额定电压应大于电路的最大输出电压，通常取 1.2 – 1.5 倍的最大输出电压以留有裕量。ESR 是影响输出纹波的关键参数，低 ESR 电容可有效减小纹波电压，因此在高频应用中多采用陶瓷电容或固态电解电容。同时，还需考虑电容的温度系数，确保在电路工作温度范围内，电容值和 ESR 不会发生过大变化。

PCB（印制电路板）布局设计对 Buck 电路的性能和可靠性也具有重要影响，不合理的布局可能导致 EMC 问题、散热不良或电路性能下降。在 PCB 布局时，应遵循 “最小化功率回路” 的原则，即功率开关管、电感、续流二极管和输出电容组成的功率回路面积应尽可能小，以减少回路电感和寄生电容，降低开关噪声和 EMI（电磁干扰）。控制电路与功率电路应分开布局，避免功率回路的噪声干扰控制信号，导致电路工作不稳定。此外，还需为功率器件（如开关管、电感）预留足够的散热面积，确保器件工作温度在允许范围内，延长使用寿命。

EMC 设计是 Buck 电路设计中不可忽视的环节，尤其是在对电磁兼容性要求较高的应用场景（如医疗设备、汽车电子）中。为降低 EMI，可在输入端并联 X 电容和 Y 电容，抑制差模和共模干扰；在电感两端并联 RC 吸收电路，抑制电感的电压尖峰；采用屏蔽电感或在电感周围设置接地铜皮，减少磁场辐射。同时，合理的接地设计也至关重要，功率地和信号地应分开设置，最后单点连接，避免地环路产生的干扰。

Buck 电路作为一种经典的降压型直流 – 直流转换电路，其结构简单、效率高、输出稳定的特点使其在众多领域中得到广泛应用。深入理解其工作原理、关键参数特性及设计要点，是工程师进行开关电源设计和优化的基础。在实际应用中，需根据具体的应用场景和性能需求，合理选择元器件、优化电路参数和 PCB 布局，以实现电路性能、可靠性和成本的最佳平衡。随着电子技术的不断发展，Buck 电路也在朝着高频化、小型化、高效率的方向不断优化，但其核心工作原理和设计思想始终是开关电源技术领域的重要基础。
