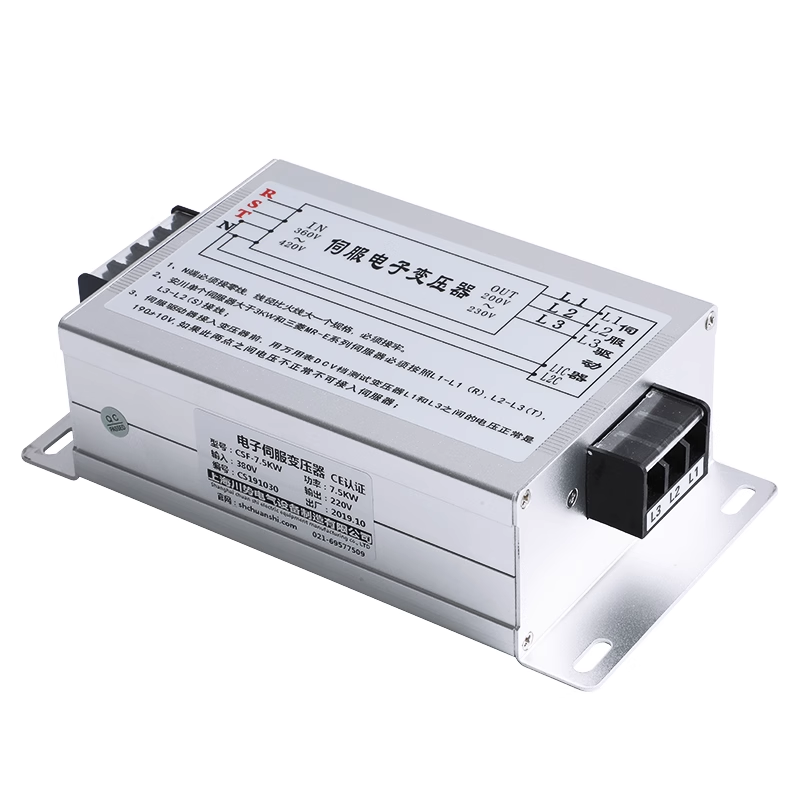

电子变压器的结构与原理

电子变压器是电力电子技术领域中实现电能转换与传输的关键器件，广泛应用于各类电子设备与电力系统中。它通过电磁感应原理，将一种或多种电压等级的交流电转换为其他电压等级的交流电，同时可实现电气隔离，保障电路安全运行。与传统电力变压器相比，电子变压器通常体积更小、重量更轻，且能更好地适应高频化、集成化的电力电子系统需求，是现代电子设备正常工作不可或缺的核心组件之一。

电子变压器的结构组成遵循电磁感应的基本规律，主要包含磁芯、绕组、绝缘材料以及封装外壳等关键部分。磁芯作为磁场的通路，其性能直接影响变压器的磁导率、损耗及工作效率，常见的磁芯材料有铁氧体、硅钢片、非晶合金等，不同材料适用于不同的工作频率与功率范围。绕组由铜导线或铝导线绕制而成，分为初级绕组和次级绕组，初级绕组接入输入电源，次级绕组输出转换后的电压，绕组的匝数比决定了变压器的电压变换比，同时绕组的导线截面积需根据额定电流进行合理选择，以避免过大的铜损耗。

绝缘材料在电子变压器中起到隔离不同电位绕组、绕组与磁芯之间的作用，防止出现漏电或击穿现象，保障设备安全运行。常用的绝缘材料包括绝缘纸、绝缘漆、环氧树脂等，这些材料需具备良好的耐温性、绝缘强度和机械强度，以适应变压器工作时产生的热量及外部环境影响。封装外壳则主要用于保护内部组件免受机械损伤、灰尘和湿气侵蚀，部分外壳还具备散热功能，通过金属材质或散热结构将变压器工作时产生的热量传导至外部环境，维持设备在正常温度范围内运行。

电子变压器的工作原理基于电磁感应现象，当初级绕组接入交变电流时，会在磁芯中产生交变磁场，该交变磁场穿过次级绕组，根据电磁感应定律，次级绕组中会感应出相应的交变电动势。其电压变换关系由初级绕组与次级绕组的匝数比决定，若初级绕组匝数为 N1，次级绕组匝数为 N2，输入电压为 U1，输出电压为 U2，则理想状态下电压比 U1/U2 = N1/N2，即匝数比越大，输出电压与输入电压的比值越小，反之则越大。

除电压变换功能外，电子变压器还能实现电气隔离，初级绕组与次级绕组之间通过磁芯传递能量，无直接电气连接，这一特性可有效阻断输入侧与输出侧的共模干扰，保护负载设备免受电网电压波动或浪涌电流的影响，同时降低人员触电风险，在医疗设备、工业控制设备等对安全性要求较高的领域具有重要意义。此外，部分电子变压器还具备滤波功能，通过合理设计绕组结构与磁芯参数，可抑制特定频率的谐波成分，改善输出电能质量，满足精密电子设备对供电稳定性的需求。

根据不同的分类标准，电子变压器可分为多种类型。按工作频率划分，可分为工频电子变压器、中频电子变压器和高频电子变压器，工频电子变压器工作频率通常为 50Hz 或 60Hz，主要用于传统交流电源设备；中频电子变压器工作频率一般在几百赫兹至几千赫兹之间，常见于中频感应加热设备；高频电子变压器工作频率可达几十千赫兹至几百千赫兹，广泛应用于开关电源、逆变器等高频电力电子设备。按用途划分，可分为电源变压器、隔离变压器、耦合变压器、自耦变压器等，电源变压器主要用于电源系统中的电压转换，隔离变压器侧重实现电气隔离，耦合变压器用于信号或能量的耦合传输，自耦变压器则通过共用部分绕组实现电压变换，具有体积小、成本低的特点。

在电子设备领域，电子变压器的应用场景极为广泛。在消费电子领域，电视、电脑、手机充电器等设备内部均配备电源变压器，将电网提供的 220V 或 110V 交流电转换为设备所需的低压直流电，为内部电路供电。以手机充电器为例，其内部的高频电子变压器通过高频开关技术，实现高效的电压转换，同时具备小型化设计，满足便携需求。在工业领域，变频器、伺服驱动器、不间断电源（UPS）等设备依赖电子变压器实现电压调节与能量传输，保障工业生产过程中电机、控制单元等设备的稳定运行。例如，变频器中的电子变压器可将电网电压转换为适合变频器内部逆变器工作的电压等级，同时抑制电网谐波对变频器的干扰，提升设备运行效率。

医疗设备领域对电子变压器的安全性和稳定性要求更为严格，心电图机、核磁共振成像（MRI）设备、监护仪等医疗设备需使用具备高绝缘强度和低电磁干扰的隔离变压器，确保患者与医护人员的安全，同时避免设备运行时产生的电磁干扰影响诊断结果的准确性。在新能源领域，光伏逆变器、电动汽车充电桩等设备也离不开电子变压器的支持，光伏逆变器中的电子变压器将光伏电池板产生的直流电转换为交流电并升压至电网电压等级，实现电能并网；电动汽车充电桩中的电子变压器则将电网电压转换为适合电池充电的电压与电流，保障充电过程的安全与高效。

电子变压器的性能参数是衡量其质量与适用范围的重要指标，主要包括额定功率、电压比、效率、温升、绝缘电阻、抗电强度等。额定功率指电子变压器在规定工作条件下长期运行时所能承受的最大输出功率，超过额定功率运行会导致变压器过热，缩短使用寿命甚至损坏。电压比即初级绕组与次级绕组的电压比值，实际应用中需根据输入电压与负载所需电压确定合适的电压比，以保证输出电压稳定。效率是电子变压器输出功率与输入功率的比值，效率越高，能量损耗越小，运行成本越低，高频电子变压器由于采用高频化设计，其效率通常高于工频电子变压器。

温升是电子变压器工作时温度升高的数值，主要由铁损耗和铜损耗产生，铁损耗源于磁芯的磁滞损耗和涡流损耗，铜损耗则由绕组导线的电阻引起，温升过高会加速绝缘材料老化，影响变压器的绝缘性能和使用寿命，因此在设计与使用过程中需采取有效的散热措施，控制温升在允许范围内。绝缘电阻反映变压器绝缘材料的绝缘性能，绝缘电阻过低可能导致漏电现象，存在安全隐患，通常需通过绝缘电阻测试确保其符合相关标准。抗电强度指变压器耐受短时高压的能力，用于检验绝缘材料是否存在缺陷，避免在额定工作电压下出现击穿现象。

在电子变压器的选型过程中，需综合考虑实际应用需求与性能参数。首先应明确设备的输入电压、输出电压及额定功率，据此确定电子变压器的电压比与额定功率，确保变压器能满足负载的供电需求。其次需根据设备的工作频率选择对应的电子变压器类型，避免因频率不匹配导致变压器效率降低或损坏。此外，还应考虑设备的工作环境，如温度、湿度、振动等因素，选择具备相应防护等级和耐环境性能的电子变压器，例如在高温环境下应选择耐温等级较高的绝缘材料和磁芯材料，在潮湿环境下应选择具备防水防潮功能的封装外壳。

电子变压器的日常维护与保养对延长其使用寿命、保障设备稳定运行具有重要意义。在使用过程中，应定期检查变压器的外观，查看是否存在外壳破损、绕组导线裸露、绝缘材料老化等现象，若发现异常需及时处理。同时需监测变压器的工作温度，避免长时间过载运行，若发现温度过高，应检查是否存在散热不良、负载过大等问题，并采取清理散热通道、减小负载等措施。对于长期闲置的电子变压器，应存放在干燥、通风、无腐蚀性气体的环境中，定期进行绝缘电阻测试，防止绝缘性能下降。此外，在安装与拆卸电子变压器时，应遵循相关操作规程，避免因操作不当导致绕组损坏或磁芯破裂，影响变压器的正常工作。

电子变压器作为电力电子系统中的核心能量转换部件，其性能与质量直接关系到电子设备的运行稳定性、安全性和能效水平。随着电力电子技术的不断进步，对电子变压器的小型化、高频化、高效化要求日益提高，相关技术的研发与创新也在持续推进，为各类电子设备的升级与发展提供有力支持。在实际应用中，充分了解电子变压器的结构、原理、分类及性能参数，合理选型并做好维护工作，才能更好地发挥其功能，保障电子设备的可靠运行，满足不同领域的用电需求。
