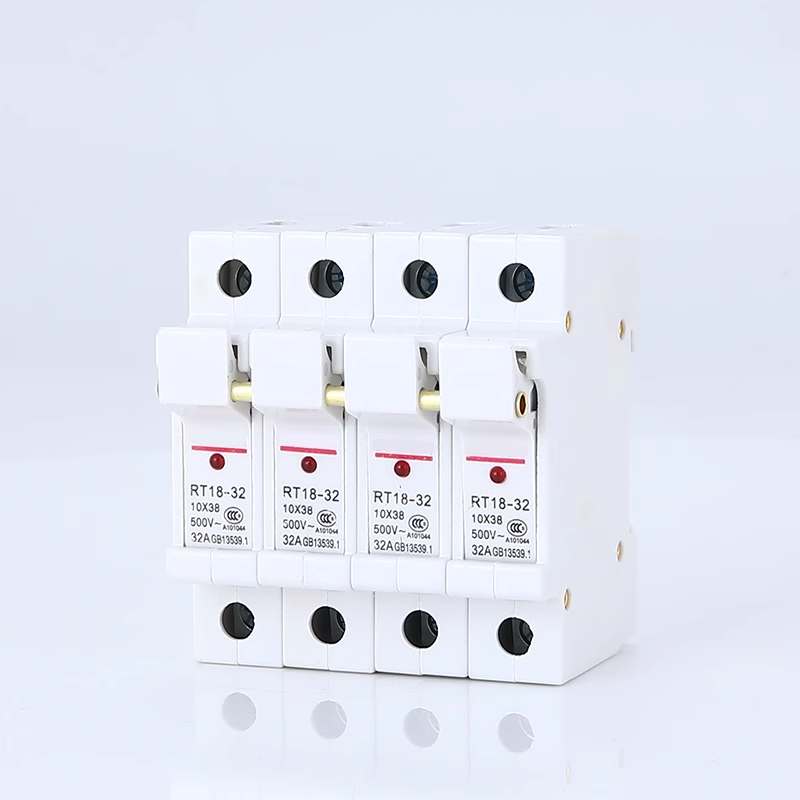

熔断器的原理与作用

熔断器本质上是一种基于电流热效应原理工作的保护器件，其核心组成部分包括熔体、熔管和支持件。熔体通常由低熔点的金属合金制成，如铅锡合金、锌合金等，它是熔断器实现保护功能的关键部件。熔管则用于包裹熔体，不仅能在熔体熔断时防止金属飞溅，还能起到绝缘和散热的作用。支持件主要用于固定熔管和熔体，确保熔断器能够稳定安装在电路中。

从功能角度来看，熔断器的核心作用集中在电路保护上，具体可分为两个主要方面。一方面，当电路中出现过载情况时，即电路中的实际电流超过了设备或线路的额定电流，熔体将在持续的过电流作用下逐渐发热。随着热量的积累，熔体温度不断升高，当温度达到其熔点时，熔体就会熔断，从而切断电路，避免因长时间过载导致设备绝缘老化、损坏，甚至引发线路过热起火。另一方面，当电路发生短路故障时，电流会在瞬间急剧增大，远远超过正常工作电流。此时，熔体能够在极短的时间内（通常以毫秒为单位）熔断，快速切断故障电路，最大限度地减少短路电流对电源、变压器、开关等电气设备的冲击，防止设备因过大电流而烧毁，同时也能避免短路引发的火灾、爆炸等安全事故。

在不同的应用场景中，熔断器的作用侧重点可能有所差异，但核心目标始终一致，即保障电路和电气设备的安全稳定运行。例如，在家庭照明电路中，熔断器主要用于防止因线路过载或家用电器短路而引发的火灾；在工业控制系统中，熔断器则需要与其他保护装置配合，共同保护电动机、变频器等精密设备免受电流异常的损害。

熔断器的工作原理与结构特点

（一）工作原理

熔断器的工作原理基于电流的热效应，具体过程可分为四个阶段：发热、熔化、汽化和灭弧。当电路正常工作时，通过熔断器的电流在额定范围内，熔体产生的热量能够及时通过散热部件散发出去，熔体温度保持在熔点以下，熔断器处于稳定状态，电路正常导通。

当电路出现过载或短路故障时，电流增大，熔体的发热量也随之增加，且发热量大于散热量，熔体温度开始迅速上升，这便是发热阶段。随着温度持续升高，当达到熔体金属材料的熔点时，熔体开始熔化，进入熔化阶段。在熔化过程中，熔体金属逐渐变成液态，此时电路中的电流会出现短暂的波动。随后，液态的金属在高温作用下进一步汽化，形成金属蒸汽，这一阶段为汽化阶段。金属蒸汽的形成会使熔体间隙增大，电路中的电流被暂时切断，但由于电路中存在电感、电容等储能元件，会在间隙两端产生较高的电压，容易引发电弧。

电弧的产生会导致电路无法真正切断，甚至可能造成电弧灼伤、设备损坏等问题，因此灭弧是熔断器工作过程中的关键环节。为了有效灭弧，不同类型的熔断器采用了不同的灭弧方式。常见的灭弧措施包括在熔管内填充石英砂、采用灭弧栅片、利用产气材料产生气体吹弧等。以填充石英砂的熔断器为例，石英砂具有良好的导热性和绝缘性，当电弧产生时，石英砂能够迅速吸收电弧的热量，使电弧温度降低，同时还能将电弧分割成许多细小的电弧，增大电弧的散热面积，加速电弧的熄灭，从而确保电路能够可靠切断，避免故障扩大。

（二）结构特点

熔断器的结构设计与其工作性能密切相关，不同类型的熔断器在结构上存在一定差异，但基本结构通常包括熔体、熔管、支持件和灭弧装置等部分，各部分具有独特的特点。

熔体作为熔断器的核心部件，其材料选择和形状设计对熔断器的保护特性起着决定性作用。熔体材料需满足低熔点、高导电率、稳定的物理化学性能等要求，常见的有铅锡合金、锌、铜、银等。在形状设计上，熔体通常会设计成不同的形状，如丝状、带状、片状等，并且会在熔体上设置狭颈部分。狭颈部分的截面积较小，当电流增大时，此处的电流密度较大，能够优先发热熔化，从而保证熔断器在规定的电流范围内准确动作。

熔管是容纳熔体的外壳，其材料通常根据熔断器的使用环境和额定参数来选择。常见的熔管材料有陶瓷、玻璃、塑料等。陶瓷熔管具有耐高温、机械强度高、绝缘性能好等优点，适用于高压、大电流的场合；玻璃熔管透明度高，便于观察熔体的状态，常用于低压照明电路和家用电器中；塑料熔管则具有重量轻、成本低、安装方便等特点，适用于一些对性能要求不高的低压电路。

支持件主要用于将熔断器固定在电路中，并保证熔体与外部电路的可靠连接。支持件通常由绝缘材料制成，如塑料、陶瓷等，其结构设计需满足电气绝缘要求和机械强度要求，确保熔断器在安装和使用过程中不会出现松动、脱落等问题。

灭弧装置的结构特点因熔断器类型而异。除了前面提到的填充石英砂的灭弧方式外，还有一些熔断器采用灭弧栅片灭弧。灭弧栅片由多个薄金属片组成，这些金属片相互绝缘，当电弧产生时，电弧会被栅片分割成许多短电弧，由于每个短电弧的维持电压较高，而电路中的电压无法维持多个短电弧同时燃烧，从而使电弧迅速熄灭。此外，还有一些熔断器利用产气材料灭弧，产气材料在电弧的高温作用下会产生大量气体，这些气体以较高的速度吹向电弧，将电弧拉长、冷却，最终使电弧熄灭。

熔断器的类型划分与适用场景

根据不同的分类标准，熔断器可以分为多种类型，不同类型的熔断器在性能、结构和适用场景上存在明显差异。

（一）按熔体材料分类

1. 低熔点熔体熔断器：这类熔断器的熔体通常由铅锡合金、锌等低熔点金属材料制成，其熔点一般在 200-400℃之间。由于熔体熔点较低，当电路中出现较小的过电流时，熔体就能较快熔化，切断电路，因此主要适用于低压、小电流的电路中，如家庭照明电路、家用电器的电源保护等。例如，常见的插线板中使用的熔断器大多属于低熔点熔体熔断器，当电器发生短路或过载时，能够迅速切断电源，保护电器和用户安全。
2. 高熔点熔体熔断器：高熔点熔体熔断器的熔体采用铜、银等熔点较高的金属材料制成，熔点通常在 1000℃以上。这类熔断器具有较高的额定电流和分断能力，能够承受较大的电流冲击，适用于高压、大电流的电路中，如工业企业的配电系统、电力变压器的保护等。在电力系统中，当变压器出现短路故障时，短路电流非常大，高熔点熔体熔断器能够在承受住瞬间大电流冲击的同时，可靠地切断故障电路，保护变压器等重要设备。

（二）按结构形式分类

1. 敞开式熔断器：敞开式熔断器的熔体暴露在空气中，没有专门的灭弧装置。当熔体熔断时，电弧直接在空气中熄灭，因此其灭弧能力较差，分断电流较小，主要适用于一些对灭弧要求不高、电流较小的场合，如实验室的小型电气设备、低压直流电路等。由于敞开式熔断器在熔体熔断时可能会产生金属飞溅，存在一定的安全隐患，因此在家庭和工业生产的重要电路中应用较少。
2. 半封闭式熔断器：半封闭式熔断器的熔体被包裹在绝缘外壳内，但外壳上设有开口或缝隙，便于散热和观察熔体状态。与敞开式熔断器相比，半封闭式熔断器的灭弧能力有所提高，能够分断较大的电流，适用于低压配电线路、电动机控制电路等场合。例如，在小型电动机的控制电路中，半封闭式熔断器可以有效保护电动机免受过载和短路故障的损害。
3. 封闭式熔断器：封闭式熔断器的熔体被完全密封在熔管内，熔管内通常填充有灭弧介质，如石英砂、气体等，具有良好的灭弧性能和绝缘性能。这类熔断器的分断能力强，能够可靠地切断较大的短路电流，适用于高压电路、大容量电动机、电力电容器等重要设备的保护。根据灭弧介质的不同，封闭式熔断器又可分为石英砂封闭式熔断器、气体封闭式熔断器等。其中，石英砂封闭式熔断器在电力系统和工业生产中应用最为广泛，能够满足不同场合对电路保护的严格要求。

（三）按用途分类

1. 普通熔断器：普通熔断器主要用于一般电气设备和线路的过载及短路保护，其保护特性较为简单，价格低廉，应用范围广泛。如前面提到的家庭照明电路、家用电器、小型电动机等都可以使用普通熔断器进行保护。
2. 快速熔断器：快速熔断器具有快速动作的特性，能够在极短的时间内（通常小于 10 毫秒）切断故障电路，主要用于保护半导体器件，如晶闸管、二极管、变频器等。半导体器件的过载能力较差，一旦出现过电流，必须在极短的时间内切断电路，否则很容易造成器件损坏。快速熔断器的熔体采用特殊的材料和结构设计，能够满足半导体器件对保护速度的严格要求。
3. 延时熔断器：延时熔断器具有一定的延时特性，即在一定的过载电流范围内，熔断器不会立即动作，而是会延迟一段时间再熔断。这类熔断器主要用于保护电动机等具有启动电流较大特点的设备。电动机在启动过程中，启动电流通常是额定电流的 5-8 倍，若使用普通熔断器，启动电流很容易导致熔断器误动作，影响电动机的正常启动。延时熔断器能够承受电动机启动时的短时大电流，待电动机进入正常运行状态后，再恢复到正常的保护状态，从而确保电动机能够顺利启动，同时又能在电动机出现过载或短路故障时起到保护作用。

熔断器的选型与安装要点

（一）选型要点

正确选择熔断器是确保其发挥有效保护作用的前提，选型不当不仅会导致保护失效，还可能损坏电气设备或引发安全事故。在选型过程中，需要综合考虑以下几个关键因素：

1. 额定电压：熔断器的额定电压必须大于或等于电路的工作电压。如果熔断器的额定电压低于电路工作电压，当熔体熔断时，熔管内可能会出现绝缘击穿现象，导致电弧无法熄灭，甚至造成熔管爆炸，引发安全事故。因此，在选择熔断器时，首先要确保其额定电压与电路工作电压相匹配。
2. 额定电流：熔断器的额定电流应根据电路中负载的额定电流来确定，一般情况下，熔断器的额定电流应略大于或等于负载的额定电流。如果熔断器的额定电流过大，当电路出现过载或短路故障时，熔断器可能无法及时熔断，起不到保护作用；如果额定电流过小，即使在正常工作情况下，熔断器也可能因电流过大而误动作，影响电路的正常运行。对于具有启动电流较大特点的负载，如电动机，应选择具有延时特性的熔断器，并根据电动机的额定电流和启动电流来确定熔断器的额定电流，通常熔断器的额定电流可选择为电动机额定电流的 1.2-2.5 倍，具体倍数需根据电动机的启动方式和启动时间来确定。
3. 分断能力：熔断器的分断能力是指其能够安全切断的最大短路电流。如果电路中可能出现的最大短路电流大于熔断器的分断能力，当电路发生短路故障时，熔断器无法将故障电流完全切断，可能会导致电弧持续燃烧、熔体飞溅，甚至造成熔断器爆炸，损坏周围设备，引发火灾等严重事故。因此，在选择熔断器时，必须确保其分断能力大于电路中可能出现的最大短路电流。电路中最大短路电流的计算需要考虑电源容量、线路阻抗等因素，对于复杂的电路系统，建议请专业的电气工程师进行计算和选型。
4. 保护特性：不同类型的熔断器具有不同的保护特性，如快速保护特性、延时保护特性等。在选型时，应根据被保护设备的特性和要求选择合适保护特性的熔断器。例如，对于半导体器件，由于其过载能力差，需要快速切断故障电流，因此应选择快速熔断器；对于电动机等具有较大启动电流的设备，为了避免启动时熔断器误动作，应选择延时熔断器。

（二）安装要点

正确的安装方式对于保证熔断器的正常工作和保护效果至关重要，在安装熔断器时，应遵循以下要点：

1. 安装位置：熔断器应安装在电路的电源侧，即靠近电源的一端，这样当电路出现故障时，熔断器能够迅速切断电源，防止故障电流流向负载端，保护负载设备。同时，熔断器应安装在便于检查、维修和更换的位置，避免安装在潮湿、高温、粉尘多、振动大的环境中，以免影响熔断器的性能和使用寿命。如果必须在恶劣环境中安装熔断器，应采取相应的防护措施，如安装防水、防尘、防震的外壳。
2. 接线方式：熔断器的接线应牢固可靠，避免出现接触不良的情况。接触不良会导致接线端子处电阻增大，发热严重，可能会使熔断器误动作，甚至烧毁接线端子。在接线时，应根据熔断器的额定电流选择合适截面积的导线，导线的截面积应满足电流通过的要求，避免因导线截面积过小而导致导线发热。同时，接线端子应采用合适的连接方式，如螺栓连接、压接等，并确保连接紧密，防止松动。
3. 极性要求：对于某些有极性要求的熔断器，如直流熔断器，在安装时必须注意极性，确保熔断器的正负极与电路的正负极正确连接。如果极性接反，可能会影响熔断器的灭弧性能，导致电弧无法及时熄灭，甚至造成熔断器损坏。对于无极性要求的熔断器，虽然不需要考虑极性，但也应确保接线正确，避免出现错接、漏接的情况。
4. 安装数量：在一些复杂的电路系统中，为了提高电路的保护可靠性，可能需要在不同的部位安装多个熔断器，形成多级保护。多级保护的熔断器应根据电路的结构和保护要求进行合理配置，确保各级熔断器之间的保护特性协调配合，当电路出现故障时，靠近故障点的熔断器首先动作，切断故障电路，避免上级熔断器动作，从而缩小故障范围，提高电路的供电可靠性。

熔断器的日常维护与常见问题处理

（一）日常维护

定期对熔断器进行维护和检查，能够及时发现潜在问题，确保熔断器始终处于良好的工作状态，延长其使用寿命，保障电路的安全稳定运行。日常维护主要包括以下几个方面：

1. 外观检查：定期检查熔断器的外观是否完好，有无裂纹、变形、腐蚀等现象。如果发现熔管有裂纹或破损，应及时更换，以免影响熔断器的绝缘性能和灭弧效果；如果接线端子出现腐蚀、氧化等情况，应及时清理，必要时更换接线端子，确保接线良好。同时，对于透明或半透明熔管的熔断器，还应观察熔体的状态，查看熔体是否有熔断、变形等情况，若发现熔体异常，应及时更换熔断器。
2. 温度检查：在电路正常运行时，定期用手触摸熔断器的外壳或接线端子，感受其温度是否正常。如果发现熔断器温度过高，可能是由于接线不良、熔断器选型不当、电路过载等原因引起的。应及时停机检查，找出温度过高的原因，并采取相应的措施进行处理，避免因温度过高导致熔断器损坏或引发安全事故。对于重要的电路系统，可安装温度监测装置，实时监测熔断器的温度，以便及时发现问题。
3. 清洁维护：定期对熔断器及其周围环境进行清洁，清除熔断器表面和接线端子上的灰尘、油污等杂物。灰尘和油污的积累会影响熔断器的散热性能，导致熔断器温度升高，同时还可能降低接线端子的绝缘性能，增加接触电阻。清洁时应使用干燥的抹布或软毛刷，避免使用水或其他导电液体，以免造成短路或触电事故。对于安装在粉尘较多环境中的熔断器，应增加清洁频率，并采取有效的防尘措施。
4. 定期更换：熔断器具有一定的使用寿命，即使在正常工作情况下，经过长时间的使用，熔体的性能也可能会逐渐下降，影响其保护效果。因此，对于一些重要的电路或使用环境恶劣的场合，应根据熔断器的使用年限和实际工作情况，定期更换熔断器，一般建议每 3-5 年更换一次，具体更换周期可根据熔断器的类型、品牌和使用环境来确定。

（二）常见问题处理

在熔断器的使用过程中，可能会出现一些常见问题，如熔断器误动作、熔断器不动作、熔断器烧毁等，针对这些问题，应及时找出原因并采取相应的处理措施。

1. 熔断器误动作：熔断器误动作是指在电路正常工作情况下，熔断器突然熔断，导致电路中断。造成熔断器误动作的原因主要有以下几点：一是熔断器选型不当，额定电流过小，无法满足电路正常工作电流的要求；二是电路中存在瞬时过电流，如电动机启动时的启动电流、电容器充电时的充电电流等，这些瞬时过电流可能会导致熔断器误动作；三是熔断器接线不良，接线端子处电阻过大，发热严重，导致熔体温度升高而熔断；四是熔断器本身质量存在问题，如熔体金属纯度不足、结构存在缺陷等，在正常电流下也可能出现熔断现象。
2. 针对熔断器误动作问题，可采取以下解决措施：首先，重新核对电路负载的额定电流，根据实际负载情况更换额定电流合适的熔断器，确保熔断器额定电流略大于或等于负载额定电流；其次，对于存在瞬时过电流的电路，可根据具体情况选择具有延时特性的熔断器，或在电路中增加限流元件，如电抗器，以抑制瞬时过电流对熔断器的影响；再次，检查熔断器的接线情况，清理接线端子处的氧化层和污垢，确保接线牢固可靠，必要时更换接线端子或导线；最后，若怀疑熔断器质量存在问题，应更换为正规厂家生产、质量合格的熔断器，并注意查看熔断器的生产日期、质量认证标志等信息，避免使用劣质产品。
3. 熔断器不动作：熔断器不动作是指电路出现过载或短路故障时，熔断器未能按照预期熔断，无法切断故障电路，导致电气设备损坏或故障扩大。造成熔断器不动作的原因主要包括：一是熔断器选型错误，额定电流过大，远大于电路负载的额定电流，即使电路出现过载或短路故障，电流也未达到熔断器的熔断电流，熔断器无法动作；二是熔断器使用时间过长，熔体出现氧化、老化现象，导致熔体的熔断特性发生改变，熔断电流增大，无法在故障电流下正常熔断；三是熔断器内部出现接触不良或熔体与支持件连接松动的情况，导致故障电流无法有效通过熔体，熔体不能正常发热熔化；四是电路中存在故障电流分流现象，如故障电流通过并联的其他支路绕过熔断器，导致熔断器中的电流未达到熔断值。
4. 解决熔断器不动作问题，需从以下几个方面入手：第一，重新计算电路的额定电流和可能出现的最大故障电流，根据计算结果选择额定电流和分断能力合适的熔断器，确保熔断器能够在故障发生时可靠动作；第二，定期检查熔断器的使用状态，对于超过使用年限或出现明显老化迹象的熔断器，及时进行更换，避免因熔体老化导致保护失效；第三，拆开熔断器检查内部结构，查看熔体与支持件的连接是否牢固，若存在松动情况，应重新紧固或更换相关部件，确保电流能够正常通过熔体；第四，排查电路接线情况，检查是否存在未经熔断器的并联支路，若发现此类情况，应及时整改电路接线，确保所有负载电流都经过熔断器，避免故障电流分流。
5. 熔断器烧毁：熔断器烧毁是指熔断器在工作过程中出现严重损坏，如熔管破裂、熔体完全烧毁并伴随烧焦痕迹等情况，通常是由于严重的电路故障或熔断器自身问题导致。造成熔断器烧毁的主要原因有：一是电路发生严重短路故障，短路电流远大于熔断器的分断能力，熔断器无法及时切断故障电流，导致电弧持续燃烧，高温使熔管破裂、熔体烧毁；二是熔断器选型不当，额定电压低于电路工作电压，当熔体熔断时，熔管内出现绝缘击穿，引发电弧爆炸，导致熔断器烧毁；三是熔断器安装不当，如接线端子松动、接触不良，长时间运行后接线端子处发热严重，热量传导至熔管和熔体，导致熔断器过热烧毁；四是熔断器质量低劣，熔管材料耐高温性能差、熔体金属成分不符合标准等，在正常工作或轻微故障情况下也容易出现烧毁现象。
6. 处理熔断器烧毁问题时，应按照以下步骤进行：首先，立即切断电路电源，避免故障进一步扩大，同时注意不要直接触摸烧毁的熔断器，防止高温烫伤；其次，检查电路是否存在严重短路故障，如线路绝缘层破损、设备内部短路等，找出故障点并进行修复，确保电路故障排除后再更换熔断器；再次，重新核对熔断器的额定参数，选择额定电压、额定电流和分断能力均符合电路要求的合格熔断器，避免再次出现选型不当的问题；然后，按照正确的安装方法重新安装熔断器，确保接线端子连接牢固、接触良好，避免因安装问题导致熔断器再次烧毁；最后，更换熔断器后，对电路进行试运行，观察熔断器的工作状态，确保电路能够正常运行，无异常发热或其他故障现象。

熔断器使用的注意事项

1. 除了正确选型、安装和维护外，在熔断器的使用过程中，还需注意以下几点，以确保其安全可靠地发挥保护作用：
2. 禁止随意更换规格：在更换熔断器时，必须严格按照原熔断器的额定电压、额定电流和分断能力等参数进行选择，禁止随意更换规格不符的熔断器。尤其是不能用额定电流较大的熔断器代替额定电流较小的熔断器，否则会导致熔断器保护失效，无法在电路故障时及时动作；也不能用其他金属导线代替熔体，因为普通金属导线的熔断特性与专用熔体不同，无法满足电路保护的要求，且可能在故障时产生大量热量，引发安全事故。
3. 避免频繁操作：熔断器属于一次性保护器件，熔体熔断后需要更换新的熔断器才能恢复电路供电。因此，应避免在电路中频繁出现导致熔断器熔断的故障，同时也不要随意插拔熔断器或频繁更换熔断器，以免造成接线端子磨损、接触不良，影响熔断器的正常工作。如果电路频繁出现熔断器熔断现象，应及时排查电路故障原因，而不是单纯更换熔断器。
4. 注意安全操作：在对熔断器进行检查、更换或维护时，必须先切断电路电源，确保断电操作，防止触电事故发生。对于高压电路中的熔断器，还需要按照高压电气设备的操作规程进行操作，如佩戴绝缘手套、使用绝缘工具等，避免高压触电。此外，更换下来的损坏熔断器应妥善处理，不要随意丢弃，尤其是含有金属熔体的熔断器，可进行回收利用，减少资源浪费和环境污染。
5. 与其他保护装置配合使用：在复杂的电气系统中，熔断器通常需要与其他保护装置，如断路器、漏电保护器等配合使用，形成多层次的保护体系。熔断器主要用于短路保护和严重过载保护，而断路器则具有过载、短路和欠压等多种保护功能，漏电保护器能够检测电路中的漏电电流，防止漏电触电事故。通过合理搭配不同的保护装置，可以充分发挥各自的优势，提高电气系统的保护可靠性和安全性。在配合使用时，需注意各保护装置的动作特性协调一致，避免出现保护死区或误动作的情况。

熔断器作为电气系统中重要的保护器件，其工作原理、类型划分、选型安装、维护保养和问题处理等方面都有严格的要求。只有全面了解和掌握这些知识，正确选择、安装和使用熔断器，才能充分发挥其保护作用，保障电气设备和电路系统的安全稳定运行，避免因电路故障引发的安全事故，为家庭生活和工业生产提供可靠的电力保障。
