电压互感器的主要功能与工作原理

在电力系统的正常运行与安全监测中，电压互感器扮演着不可或缺的角色。这种专门用于变换电压的电气设备，能够将高电压按固定比例降低至低电压，为电力计量、继电保护和自动装置提供标准信号，是保障电力网络稳定运转的重要基础设备之一。无论是大型发电站、变电站，还是工业企业的配电系统，都能看到电压互感器的身影，其性能优劣直接关系到电力系统测量数据的准确性和保护动作的可靠性。

电压互感器的核心功能主要体现在三个方面。首先是电压变换，它能将电力系统中数千伏甚至数十万伏的高电压，均匀降低到 100V 或 100/√3 V 的标准低电压，这个标准值与测量仪表、继电保护装置的输入电压相匹配，让这些设备能够安全稳定地接入高电压系统。其次是电气隔离，高电压系统与低电压侧的测量、保护设备之间通过电压互感器实现电气隔离，避免高电压直接进入低压设备回路，有效防止因高压侧故障导致低压设备损坏或危及工作人员安全的情况发生。最后是信号传递，它能将高电压系统的电压信号准确传递到低压侧的二次设备，确保计量仪表能精确测量电能消耗，继电保护装置能及时感知电压异常并触发保护动作，比如当系统出现过电压或电压骤降时，保护装置可依据电压互感器传递的信号快速切断故障回路，减少事故影响范围。

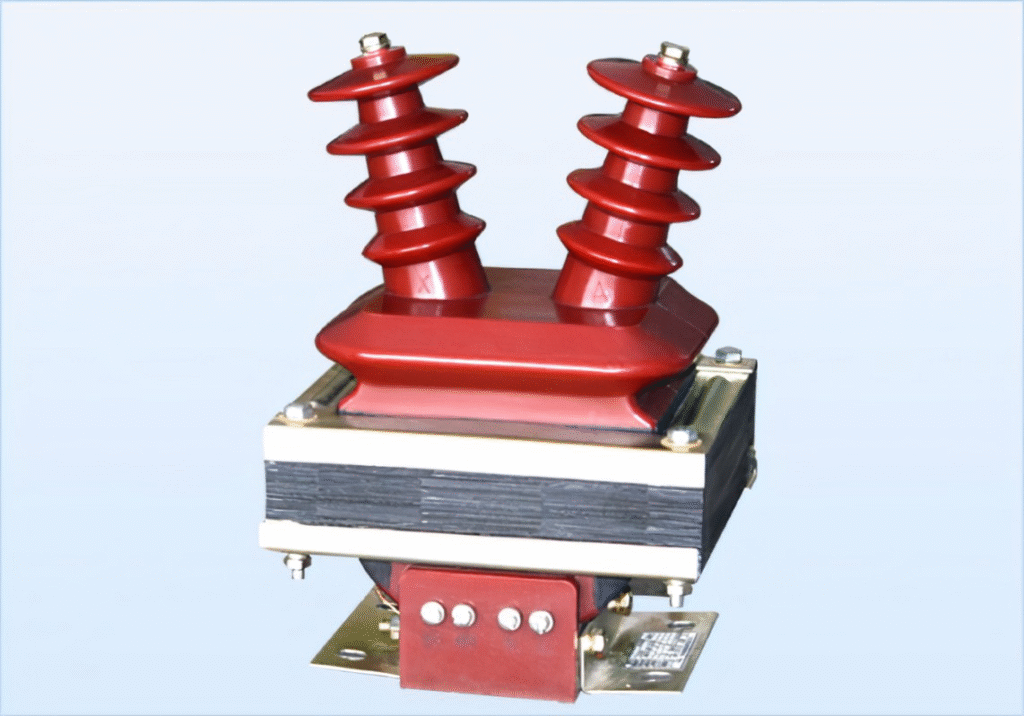

要理解电压互感器的工作机制，需从其结构和电磁感应原理入手。电压互感器的结构与普通变压器类似，主要由铁芯、一次绕组、二次绕组和绝缘装置组成。一次绕组的匝数较多，直接并联在需要测量的高电压线路上，通过电磁感应将高电压信号传递到匝数较少的二次绕组。二次绕组则与测量仪表、保护装置的电压线圈并联，输出标准低电压。在理想状态下，电压互感器的一次电压与二次电压之比，等于一次绕组匝数与二次绕组匝数之比，这个比值被称为电压比，是电压互感器的核心参数之一。不过，实际运行中受铁芯损耗、绕组电阻等因素影响，会存在一定误差，这些误差需控制在国家标准规定的范围内，以保证测量和保护的准确性。

根据不同的分类标准，电压互感器可分为多种类型，各类产品在结构、性能和适用场景上存在明显差异。按安装方式划分，可分为户内式和户外式。户内式电压互感器体积较小，绝缘结构适应室内环境，主要用于 35kV 及以下的配电装置，安装在变电站的室内开关柜或配电室内；户外式电压互感器则需承受风吹、雨淋、低温、高温等恶劣户外环境，因此绝缘性能更强，结构更坚固，常用于 110kV 及以上的高压输电线路和户外变电站，其外壳多采用金属或复合绝缘材料，能有效抵御外界环境影响。

按绝缘介质划分，电压互感器可分为油浸式、干式和气体绝缘式。油浸式电压互感器以变压器油作为绝缘和冷却介质，绝缘性能好、散热效果佳，适用于高电压、大容量的场合，但存在漏油风险，维护时需定期检查油位和油质；干式电压互感器采用环氧树脂等固体绝缘材料，无油化设计避免了漏油问题，结构简单、维护方便，多用于中低压配电系统，不过其散热性能相对较差，不宜在高温环境下长期满负荷运行；气体绝缘式电压互感器则使用六氟化硫（SF6）气体作为绝缘介质，具有体积小、绝缘强度高、密封性好等优点，适用于高海拔、污秽严重或对占地面积有严格要求的场合，但其成本较高，对密封性能的要求也更为严格，一旦发生气体泄漏，需及时补气并查找泄漏点。

按相数划分，电压互感器又可分为单相式和三相式。单相式电压互感器结构简单，主要用于单相电路或三相电路中需要分别测量各相电压的场景，在高压系统中应用广泛，可通过多台单相式互感器组合实现三相电压的测量；三相式电压互感器则能同时测量三相电压，结构相对复杂，体积较大，多用于 35kV 及以下的中低压三相四线制配电系统，安装时可直接接入三相电路，减少设备数量和占地面积。

电压互感器的技术参数是衡量其性能和适用范围的重要指标，了解这些参数对设备选型和系统设计至关重要。除了前文提到的电压比，准确度等级是另一项核心参数，它反映了电压互感器在额定工况下的误差大小。我国国家标准将电压互感器的准确度等级分为 0.1、0.2、0.5、1.0、3.0 等多个级别，不同等级对应不同的误差允许范围。例如，0.2 级电压互感器的比值误差不超过 ±0.2%，相位差不超过 ±10’，主要用于高精度的电力计量；0.5 级和 1.0 级则多用于一般的测量和继电保护；3.0 级准确度较低，通常用于对精度要求不高的指示性仪表。

额定容量也是关键参数之一，它指的是电压互感器二次绕组在额定电压下允许输出的最大视在功率，单位为 VA。如果二次侧负载超过额定容量，会导致误差增大，甚至可能损坏互感器。因此，在选择电压互感器时，需根据二次侧所接仪表、保护装置的总功率，确定合适的额定容量，确保设备在额定范围内稳定运行。此外，还有额定频率、温升限值、绝缘水平等参数，额定频率需与电力系统的频率一致（我国通常为 50Hz）；温升限值规定了设备在额定负荷下各部件的最高允许温度，以防止绝缘材料因过热老化；绝缘水平则反映了设备耐受短时过电压和雷电冲击的能力，需根据系统的电压等级和绝缘配合要求进行选择。

正确的安装和维护是保证电压互感器长期稳定运行的关键。在安装过程中，首先要根据设备类型和安装环境选择合适的安装位置，户内式需确保开关柜内空间充足、通风良好，户外式则要选择地势较高、无积水、远离腐蚀性气体的区域。安装时需严格按照产品说明书的要求进行接线，一次绕组和二次绕组的极性不能接反，否则会导致测量数据错误或保护装置误动作。同时，二次侧必须可靠接地，接地电阻应符合规范要求，以防止二次侧出现高电压危及设备和人员安全。此外，电压互感器的一次侧应安装熔断器，当设备内部发生短路故障时，熔断器能快速切断电路，避免故障扩大。

在日常维护中，需定期对电压互感器进行检查和测试。外观检查方面，要查看设备外壳是否有破损、渗漏油（油浸式）、SF6 气体压力是否正常（气体绝缘式）、绝缘子是否有积污或破损；运行状态检查需关注互感器的声音是否正常，有无异常振动或嗡嗡声过大的情况，各连接点是否松动、过热；定期测试则包括绝缘电阻测试、变比测试、误差测试等，通过这些测试可及时发现设备绝缘老化、绕组故障、误差超标的问题。对于油浸式电压互感器，还需定期取样检测油质，若发现油质劣化，应及时进行过滤或更换；干式电压互感器则要注意防尘，避免绝缘表面积污过多导致绝缘性能下降。

尽管电压互感器结构相对简单，但在长期运行中仍可能出现各种故障，及时准确地判断和处理故障，对保障电力系统安全至关重要。常见的故障类型包括绕组故障、绝缘故障和铁芯故障。绕组故障主要表现为绕组匝间短路或相间短路，故障原因可能是绕组绝缘老化、受潮、过电压冲击或制造缺陷。发生绕组短路时，互感器的电流会增大，温度升高，可能出现冒烟、发出焦臭味等现象，此时应立即停止运行，解体检查绕组情况，若损坏严重需更换绕组。

绝缘故障分为内绝缘故障和外绝缘故障。内绝缘故障多由绝缘材料老化、受潮或油质劣化（油浸式）引起，可能导致互感器内部击穿放电，表现为声音异常、油中溶解气体含量超标（油浸式）；外绝缘故障则主要是绝缘子表面积污过多，在潮湿天气下发生闪络放电，此时需对绝缘子进行清洁或涂覆防污涂料，必要时更换绝缘子。铁芯故障常见于铁芯多点接地或铁芯绝缘损坏，导致铁芯涡流增大，温度升高，严重时会烧毁铁芯。判断铁芯故障可通过测量铁芯接地电流，若电流超标，需查找接地原因，清除铁芯上的金属异物或修复铁芯绝缘。

电压互感器作为电力系统中的 “电压眼睛”，其准确测量和可靠运行直接关系到电力计量的公平性、继电保护的正确性和电力系统的稳定性。在实际应用中，需根据系统的电压等级、运行环境、精度要求等因素，合理选择电压互感器的类型和规格，严格按照规范进行安装和维护，及时处理运行中的故障，才能充分发挥其作用，为电力系统的安全、经济、可靠运行提供有力保障。
