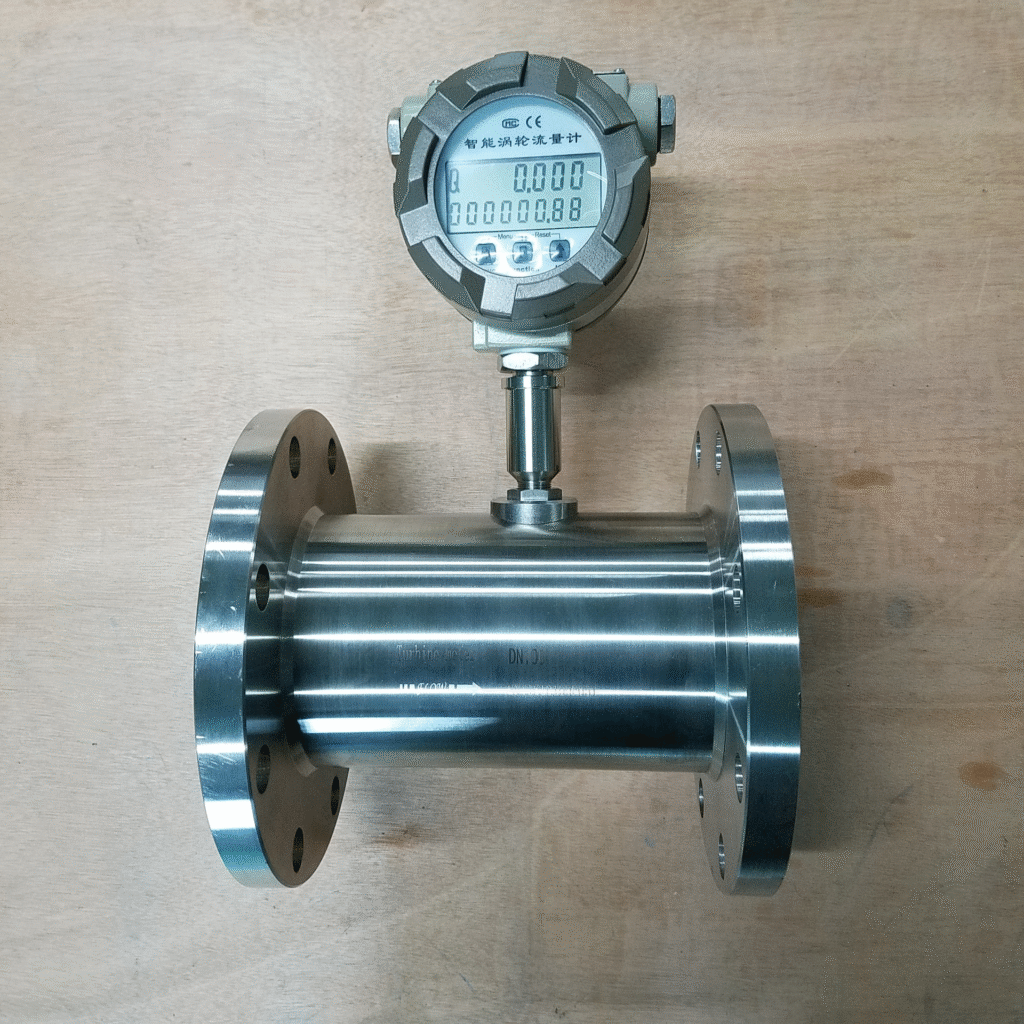

涡轮流量计是什么，有哪些安装与使用注意事项

涡轮流量计的整体结构由多个精密部件协同组成，每个部件在测量过程中都发挥着独特且关键的作用。其核心构造主要包括涡轮组件、导流器、轴承系统、磁电转换器以及信号处理单元，各部分的设计与性能直接影响仪表的整体测量效果。

涡轮组件是流量计的核心感知部件，通常由轻质高强度材料制成，叶片数量根据测量介质的不同特性（如粘度、流速范围）设计为 3-8 片不等。叶片的角度与形状经过流体动力学优化，能够在流体冲击下实现平稳旋转，且旋转速度与流体的瞬时流量呈严格的线性关系，这是保证测量精度的基础。在实际应用中，针对高粘度介质（如原油），会采用叶片数量较多、角度较小的涡轮设计，以减少流体阻力对旋转稳定性的影响；而对于低粘度介质（如清水），则可通过优化叶片结构提升对流速变化的敏感度。

导流器安装在涡轮的前后两端，其主要功能是引导流体以稳定、均匀的状态进入涡轮测量区域，避免流体因管道弯曲、阀门扰动等因素产生涡流或流速不均，从而影响涡轮旋转的稳定性和测量精度。导流器的内部流道通常采用流线型设计，能够有效降低流体阻力，减少能量损失，同时确保流体在整个测量截面内的流速分布一致。

轴承系统是支撑涡轮旋转的关键部件，直接影响涡轮流量计的使用寿命和测量稳定性。目前，涡轮流量计中常用的轴承类型主要包括滚动轴承和滑动轴承两种。滚动轴承具有摩擦系数小、旋转阻力低的优势，适用于流速较高、介质清洁度较好的场景，但其对介质中的杂质较为敏感，若存在固体颗粒可能导致轴承磨损加剧；滑动轴承则采用耐磨材料（如碳化钨、石墨等）制成，具有较强的抗污染能力，适用于介质中含有少量杂质或粘度较高的场景，但其摩擦系数相对较大，在低流速工况下可能影响测量灵敏度。

磁电转换器是将涡轮的机械旋转运动转化为电信号的核心部件，其工作原理基于电磁感应效应。磁电转换器通常由永久磁铁和线圈组成，当涡轮旋转时，涡轮上的叶片（通常为导磁材料）会周期性地靠近或远离永久磁铁，导致线圈周围的磁场发生周期性变化，从而在线圈两端感应出与涡轮旋转频率成正比的电信号。该电信号经过后续的信号处理单元进行放大、滤波、整形等处理后，转化为标准的脉冲信号或模拟信号（如 4-20mA 电流信号），可直接接入工业控制系统或显示仪表，实现流量的实时监测与数据采集。

信号处理单元作为涡轮流量计的 “大脑”，负责对磁电转换器输出的原始电信号进行处理和分析，并将其转化为用户可读取的流量数据。现代涡轮流量计的信号处理单元通常采用微处理器作为核心，具备较强的数据处理能力和灵活的功能扩展能力。除了基本的信号放大、滤波功能外，还可实现流量累积计算、瞬时流量显示、参数设置（如量程、单位、报警阈值等）、故障诊断等功能。部分高端涡轮流量计还具备通信功能，支持 RS485、HART 等工业通信协议，能够实现与上位机系统的实时数据交互，方便用户进行远程监控和数据管理。

涡轮流量计的工作原理与测量特性

涡轮流量计的工作原理基于流体动量矩守恒定律，通过测量涡轮在流体冲击下的旋转速度来间接获取流体的流量信息，其整个测量过程可分为流体冲击、涡轮旋转、信号转换、数据处理四个关键环节，各环节的协同作用确保了流量测量的精准性和可靠性。

在流体冲击环节，当被测流体以一定的速度流过涡轮流量计时，首先经过前端导流器的引导，形成稳定的流场，随后流体冲击涡轮的叶片，对涡轮产生一个力矩。根据动量矩守恒原理，涡轮在该力矩的作用下开始旋转，且旋转速度的大小与流体的瞬时体积流量呈严格的线性关系。这一线性关系是涡轮流量计实现精准测量的理论基础，其线性度通常在 0.1%-0.5% 范围内，远高于其他类型的流量仪表（如差压式流量计），因此在需要高精度测量的场景中应用广泛。

在涡轮旋转环节，涡轮的旋转速度不仅与流体流量相关，还会受到流体粘度、密度以及轴承摩擦阻力等因素的影响。为了降低这些因素对测量精度的干扰，涡轮流量计在设计过程中会采取一系列优化措施。例如，针对流体粘度的影响，会通过实验标定的方式建立粘度补偿模型，在不同粘度工况下对测量结果进行修正；对于轴承摩擦阻力的影响，则通过选用低摩擦系数的轴承材料、优化轴承结构设计等方式，将摩擦阻力降至最低，确保涡轮旋转速度能够准确反映流体流量的变化。

在信号转换环节，磁电转换器将涡轮的机械旋转运动转化为电信号，这一过程的效率和稳定性直接影响后续数据处理的准确性。磁电转换器的输出信号频率与涡轮旋转频率成正比，而涡轮旋转频率又与流体流量成正比，因此输出信号频率与流体流量之间存在固定的比例关系（即仪表系数）。在实际应用前，涡轮流量计需要通过标准装置进行标定，确定其仪表系数，确保测量结果的准确性。标定过程通常在实验室环境下进行，使用高精度的标准流量装置（如体积管、标准表法流量装置等），在不同流量点下测量涡轮流量计的输出信号，通过线性拟合计算出仪表系数，并生成标定报告。

在数据处理环节，信号处理单元对磁电转换器输出的电信号进行处理。首先，对原始信号进行放大，以提高信号的信噪比；随后通过滤波电路去除信号中的干扰噪声（如电磁干扰、机械振动产生的噪声），确保信号的稳定性；再通过整形电路将正弦波信号转化为标准的方波脉冲信号，便于后续的计数和数据处理。信号处理单元中的微处理器会根据预设的仪表系数，将脉冲信号的频率转化为瞬时流量，并对脉冲信号进行累积计数，得到累积流量。同时，微处理器还会对测量数据进行实时监测，若发现流量超出设定的量程范围或出现异常故障（如轴承卡死、信号丢失等），会及时发出报警信号，提醒用户进行检修。

涡轮流量计的测量特性主要体现在测量精度高、响应速度快、量程比宽以及适用介质范围广等方面。在测量精度方面，普通工业级涡轮流量计的精度等级通常为 0.5 级（即测量误差不超过 ±0.5%），高精度涡轮流量计的精度等级可达到 0.1 级，能够满足大多数工业生产对流量测量精度的要求；在响应速度方面，涡轮流量计的响应时间通常在几十毫秒以内，能够快速捕捉流体流量的瞬时变化，适用于流量波动较大的场景（如化工反应釜的进料控制）；在量程比方面，涡轮流量计的量程比通常为 10:1-100:1，部分特殊设计的涡轮流量计量程比可达到 200:1，能够在较宽的流量范围内实现精准测量，减少了因流量超出量程而频繁更换仪表的麻烦；在适用介质范围方面，涡轮流量计可用于测量液体、气体和蒸汽等多种流体介质，其中液体涡轮流量计适用于水、油、有机溶剂等清洁液体，气体涡轮流量计适用于天然气、空气、氮气等干燥、清洁的气体，蒸汽涡轮流量计则专门用于饱和蒸汽和过热蒸汽的流量测量。

涡轮流量计的安装与使用注意事项

涡轮流量计的安装质量和使用方法直接影响其测量精度和使用寿命，因此在安装和使用过程中需要严格遵循相关规范和要求，避免因操作不当导致测量误差增大或设备损坏。

在安装前，需要对涡轮流量计进行全面的检查，确保仪表外观完好，无明显的损坏或变形；核对仪表的型号、规格、量程等参数是否与实际测量需求一致；检查仪表的附件（如法兰、密封垫片、安装说明书、标定证书等）是否齐全。同时，还需要对安装管道进行清理，去除管道内的杂质（如铁锈、焊渣、固体颗粒等），避免杂质进入流量计内部，造成涡轮卡滞或轴承磨损。对于新安装的管道，应先进行吹扫和冲洗，待管道内清洁度达标后再安装流量计。

在安装位置选择方面，涡轮流量计应安装在管道内流体流动稳定、无涡流和流速不均的区域。通常要求流量计的上游和下游保留足够的直管段，以确保流体以均匀的流场进入测量区域。一般情况下，上游直管段长度应不小于 10 倍的管道内径（10D），下游直管段长度应不小于 5 倍的管道内径（5D）。若在流量计上游附近存在阀门、弯管、三通等管道附件，会破坏流体的稳定流场，此时需要适当增加上游直管段长度，或在管道附件与流量计之间安装整流器，以消除涡流对测量的影响。此外，涡轮流量计应避免安装在管道的最高点（易积聚气体）或最低点（易积聚杂质），若必须安装在这些位置，应在流量计上游安装排气阀或排污阀，定期排出管道内的气体或杂质。

在安装方式方面，涡轮流量计的安装方式分为水平安装和垂直安装两种，具体安装方式应根据流体介质的特性和管道布置情况确定。对于液体介质，通常推荐采用水平安装方式，且应确保涡轮的轴线与管道轴线保持同心，避免因安装偏差导致流体流向偏移，影响涡轮旋转的稳定性。若采用垂直安装方式，应确保流体从下向上流动，以避免管道内的气泡积聚在涡轮区域，导致测量误差增大或涡轮空转。对于气体介质，水平安装和垂直安装均可，但需确保管道内无液体冷凝水积聚，若存在冷凝水，应在流量计上游安装疏水器，及时排出冷凝水。在安装过程中，还需要注意密封垫片的选择和安装，密封垫片的内径应与管道内径一致，避免因垫片内径过小导致流体流通面积减小，产生节流效应，影响测量精度。同时，法兰连接时应均匀拧紧螺栓，避免因受力不均导致仪表壳体变形，损坏内部部件。

在使用过程中，需要对涡轮流量计进行定期的维护和保养，以确保其长期稳定运行。首先，应定期检查仪表的运行状态，观察显示仪表的读数是否稳定，有无异常波动或报警信息；检查仪表的连接部位是否存在泄漏，若发现泄漏应及时拧紧螺栓或更换密封垫片。其次，对于测量清洁度较差的介质（如含少量杂质的液体），应在流量计上游安装过滤器，定期清洗过滤器滤芯，防止杂质进入流量计内部。过滤器的过滤精度应根据涡轮流量计的要求确定，通常要求过滤精度不低于 0.1mm。此外，还需要定期对涡轮流量计进行校验，校验周期一般为 1-2 年，具体可根据使用频率和工况条件适当调整。校验工作应在具备相应资质的计量机构进行，通过与标准流量装置的对比，检查仪表的测量精度是否符合要求，若发现精度超差，应及时进行调整或维修。

在日常操作中，还需要注意避免流量过载和介质温度、压力超出仪表的额定范围。涡轮流量计都有其额定的流量范围，长期在超出额定流量的工况下运行，会导致涡轮旋转速度过快，加剧轴承磨损，缩短仪表使用寿命，同时也会使测量精度下降。因此，在使用过程中应确保流体流量在仪表的量程范围内，若流量波动较大，应选择量程比合适的仪表。此外，每种涡轮流量计都有其额定的工作温度和工作压力，介质的温度和压力超出额定范围，可能会导致仪表壳体变形、密封失效或内部部件损坏，因此在使用前应仔细阅读仪表说明书，了解仪表的温度、压力额定值，确保工况条件符合要求。

涡轮流量计的常见故障与处理方法

在长期使用过程中，涡轮流量计可能会出现各种故障，影响流量测量的正常进行。及时识别故障原因并采取有效的处理措施，是保障工业生产顺利进行的关键。以下将介绍涡轮流量计的常见故障类型、故障原因及相应的处理方法。

（一）无信号输出故障

无信号输出是涡轮流量计较为常见的故障之一，主要表现为显示仪表无读数或信号处理器无脉冲信号输出。导致该故障的原因主要包括磁电转换器故障、涡轮卡滞、信号线路故障以及电源故障等。

若磁电转换器出现故障，可能是由于永久磁铁磁性减弱、线圈损坏或接线端子松动所致。永久磁铁在长期使用过程中，可能会因高温、振动等因素导致磁性逐渐减弱，从而使线圈感应出的电信号强度降低，甚至无法产生电信号；线圈在受到过电压、过电流冲击或长期高温工况影响时，可能会出现绕组烧毁或断线的情况，导致无法输出信号；接线端子若因振动或腐蚀导致松动或接触不良，也会造成信号无法正常传输。针对磁电转换器故障，可通过万用表测量线圈的电阻值来判断线圈是否损坏，若电阻值无穷大或远大于标准值，则说明线圈已损坏，需更换线圈；若电阻值正常，可检查永久磁铁的磁性，若磁性减弱，应更换永久磁铁；同时，检查接线端子是否松动或腐蚀，若存在问题，应重新拧紧端子或清理腐蚀物。

涡轮卡滞也是导致无信号输出的重要原因，通常是由于管道内的杂质进入流量计内部，卡在涡轮与壳体之间，导致涡轮无法旋转。此外，轴承磨损严重或润滑不良，也会使涡轮旋转阻力增大，甚至出现卡滞现象。当出现涡轮卡滞故障时，应先关闭流量计前后的阀门，切断流体供应，然后拆卸流量计，取出涡轮组件，检查涡轮是否存在卡滞情况。若发现杂质，应彻底清理涡轮、壳体及导流器内部的杂质；若轴承磨损严重，应更换轴承；同时，对涡轮组件进行清洗和润滑，确保涡轮能够灵活旋转。在重新安装流量计前，应检查涡轮的旋转灵活性，用手轻轻转动涡轮，确保无卡滞现象后再进行安装。

信号线路故障主要包括信号线断线、短路或接线错误。信号线在长期使用过程中，可能会因振动、腐蚀或外力拉扯导致断线或绝缘层破损，造成信号无法传输或短路；在安装过程中，若信号线接线错误（如正负极接反、信号线与电源线混淆），也会导致无信号输出。针对信号线路故障，应首先检查信号线的连接情况，核对接线是否正确，有无松动或脱落；然后用万用表测量信号线的通断情况，检查是否存在断线或短路。若发现接线错误，应按照仪表说明书的要求重新接线；若存在断线或短路，应更换信号线或修复破损部位。

电源故障也是导致无信号输出的原因之一，主要表现为信号处理器或显示仪表无电源供应。可能是由于电源开关未打开、电源线断线、电源适配器损坏或供电电压不稳定所致。处理电源故障时，应首先检查电源开关是否处于打开状态，电源线连接是否牢固；然后用万用表测量供电电压是否符合仪表要求，若电压不稳定或无电压输出，应检查电源适配器或供电线路，必要时更换电源适配器或维修供电线路。

（二）测量精度超差故障

测量精度超差是指涡轮流量计的测量结果与实际流量之间的偏差超出了规定的精度范围，主要表现为显示读数偏高或偏低。导致该故障的原因主要包括仪表系数设置错误、流体工况变化、涡轮磨损、管道流场不稳定以及校验过期等。

仪表系数设置错误是导致测量精度超差的常见原因之一。涡轮流量计的测量结果是根据仪表系数计算得出的，若仪表系数设置错误（如将标定后的仪表系数输入错误，或误将其他仪表的仪表系数输入当前仪表），会直接导致测量结果偏差。处理该故障时，应首先查阅仪表的标定证书，确认正确的仪表系数，然后进入信号处理器的参数设置界面，核对当前设置的仪表系数是否正确，若不正确，应重新输入正确的仪表系数，并进行保存。

流体工况变化也会影响涡轮流量计的测量精度。涡轮流量计的仪表系数是在特定的工况条件（如介质温度、压力、粘度）下标定的，若实际使用过程中介质的温度、压力或粘度发生较大变化，会导致流体的密度、流速分布发生改变，从而使测量精度超差。例如，对于液体介质，温度升高会导致介质粘度降低，使涡轮旋转速度加快，测量结果偏高；对于气体介质，压力降低会导致介质密度减小，同样会使测量结果偏高。针对该故障，应首先检查实际工况条件与标定工况条件是否一致，若存在较大差异，应根据介质的实际温度、压力和粘度，通过信号处理器的参数设置进行工况补偿，或重新进行标定，获取适应当前工况的仪表系数。

涡轮磨损会导致涡轮的形状和尺寸发生改变，影响涡轮与流体之间的相互作用，从而使测量精度下降。涡轮在长期旋转过程中，叶片会因摩擦、腐蚀等因素出现磨损、变形或腐蚀斑点，导致涡轮的旋转特性发生变化，仪表系数改变。当发现涡轮磨损时，应及时更换涡轮组件，并重新进行标定，确保测量精度符合要求。在更换涡轮组件时，应选择与原型号一致的产品，避免因涡轮规格不同导致测量误差增大。

管道流场不稳定也是导致测量精度超差的重要原因，主要是由于流量计上游直管段长度不足、管道内存在涡流或流速不均所致。若上游直管段长度不足，流体在进入流量计前未形成稳定的流场，会导致涡轮旋转速度不稳定，测量结果波动较大；管道内的涡流会使流体对涡轮的冲击力不均匀，导致涡轮旋转速度与实际流量的线性关系偏离，从而导致测量精度超差。针对管道流场不稳定的问题，首先应检查流量计的安装位置是否符合直管段要求，若上游直管段长度不足，可通过重新调整安装位置，增加上游直管段长度，确保达到 10D 以上的要求；若受现场安装条件限制，无法增加直管段长度，则可在流量计上游安装整流器，通过整流器的整流作用，消除流体中的涡流，使流场恢复稳定。此外，还应检查管道内是否存在异物（如焊渣、铁锈等）堵塞流道，导致流速分布不均，若存在异物，应及时清理管道，确保流道畅通。

校验过期也是导致测量精度超差的原因之一。涡轮流量计的仪表系数会随着使用时间的推移、部件磨损等因素发生变化，若长期不进行校验，仪表系数与实际工况的偏差会逐渐增大，从而导致测量精度超差。因此，应严格按照规定的校验周期（通常为 1-2 年）对涡轮流量计进行校验，若在使用过程中发现测量结果波动较大或与其他测量设备的读数偏差明显，应提前进行校验。校验过程中，若发现仪表系数超出允许范围，应及时对仪表进行调整或维修，确保仪表的测量精度符合要求。

（三）测量结果波动故障

测量结果波动故障主要表现为显示仪表的读数频繁变化，不稳定，无法准确反映流体的实际流量。导致该故障的原因主要包括流体本身流量波动、管道振动、电磁干扰以及仪表参数设置不当等。

若流体本身流量波动较大，如化工生产中反应釜进料时的间歇式流量变化，或管道内存在气穴、脉动流等情况，会导致涡轮旋转速度不稳定，从而使测量结果波动。对于这种情况，首先应确认流体流量是否存在正常的工艺波动，若属于正常工艺波动，可通过选用响应速度更快、抗干扰能力更强的涡轮流量计，或在流量计下游安装缓冲装置（如缓冲罐），减少流量波动对测量结果的影响；若存在气穴或脉动流，应检查管道系统是否存在漏气点，及时排除漏气问题，或在管道上安装排气阀，定期排出管道内的气体，同时可在流量计上游安装脉动阻尼器，削弱脉动流的影响。

管道振动也是导致测量结果波动的常见原因。工业现场的管道通常会受到泵、压缩机等设备的振动影响，若振动传递到涡轮流量计，会导致涡轮产生额外的振动，干扰涡轮的正常旋转，从而使测量结果波动。针对管道振动问题，可在流量计与管道之间安装减振装置（如减振垫片、减振支架等），减少管道振动对流量计的影响；同时，应确保流量计的安装牢固，避免因安装不牢固导致流量计自身振动加剧。此外，还可检查管道系统的振动源，若振动源是泵、压缩机等设备，可对这些设备进行减振处理，从根本上减少管道振动。

电磁干扰会影响磁电转换器输出信号的稳定性，导致测量结果波动。工业现场存在大量的电气设备（如电机、变频器、高压设备等），这些设备在运行过程中会产生较强的电磁辐射，干扰涡轮流量计的信号传输。针对电磁干扰问题，首先应检查信号线路的布线是否合理，避免信号线路与动力线路平行敷设或近距离敷设，若无法避免，应采用屏蔽线缆，并将屏蔽层可靠接地，以减少电磁干扰的影响；同时，可在信号处理器的电源输入端安装电源滤波器，过滤电源中的电磁干扰，确保信号处理器稳定工作。此外，还可将涡轮流量计远离强电磁干扰源，若现场条件允许，尽量将流量计安装在电磁干扰较小的区域。

仪表参数设置不当也可能导致测量结果波动。例如，信号处理器的滤波参数设置不合理，若滤波频率过高，会导致有用信号被过滤掉，使测量结果失真；若滤波频率过低，则无法有效过滤干扰信号，导致测量结果波动。针对仪表参数设置不当的问题，应仔细阅读仪表说明书，根据现场工况条件和流体特性，合理设置信号处理器的滤波参数、采样周期等参数。通常情况下，对于流量波动较大的工况，可适当降低滤波频率，延长采样周期，以平滑测量结果；对于流量稳定的工况，可适当提高滤波频率，缩短采样周期，以提高测量的实时性。

涡轮流量计作为工业流体测量领域的关键设备，凭借其高精度、快响应、宽量程比等显著优势，在石油、化工、水处理、能源等众多行业中发挥着不可替代的作用。其核心构造的精密设计、基于动量矩守恒定律的工作原理，以及严格的安装使用规范，共同保障了流量测量的准确性与可靠性。

在实际应用中，充分了解涡轮流量计的核心部件功能，能够帮助用户更好地选型与维护；掌握其工作原理与测量特性，可确保仪表在不同工况下都能发挥最佳性能；遵循科学的安装与使用注意事项，是延长仪表使用寿命、维持测量精度的关键；而及时识别并处理常见故障，则能最大限度减少因仪表故障导致的生产中断，保障工业生产的连续稳定运行。
