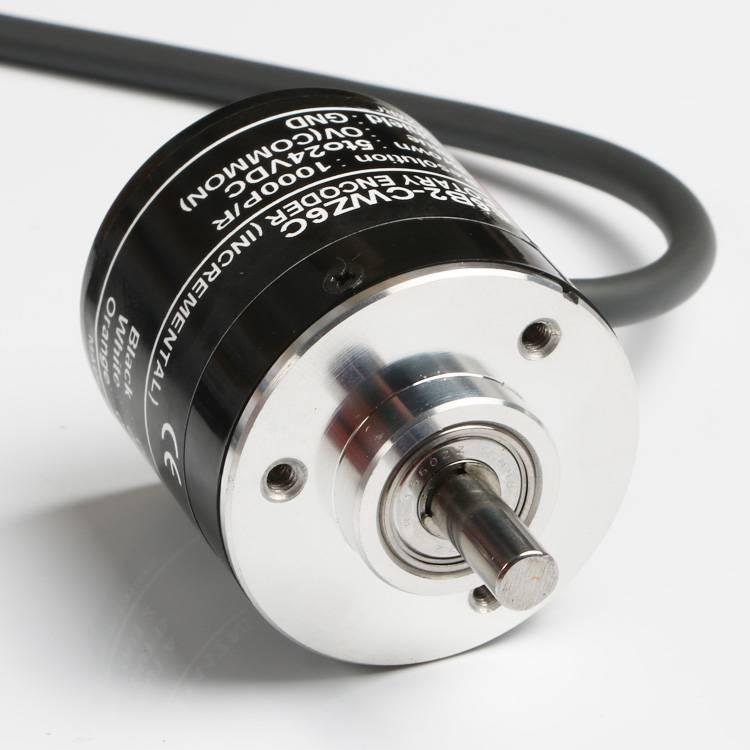

编码器是什么，有哪些类型及特点

编码器作为一种能够将旋转或直线位移等物理量转化为电信号的精密设备，在现代工业生产、智能设备制造等多个领域中发挥着不可替代的作用。它通过特定的机械结构与电子元件配合，实现对运动参数的精准捕捉与传输，为各类系统的稳定运行提供数据支撑。

编码器的核心构成与工作原理

编码器的结构组成通常包含机械部件、传感元件、信号处理电路和输出接口四个关键部分。机械部件主要负责与外部设备的运动机构连接，如轴套、轴承等，确保物理位移能够准确传递至传感元件；传感元件是编码器的核心，常见的有光电式、磁电式、接触式等类型，其作用是将机械运动转化为初始的电信号；信号处理电路对初始电信号进行放大、滤波、整形等处理，提升信号的稳定性和抗干扰能力；输出接口则根据应用需求，将处理后的信号以数字量或模拟量的形式传输给控制系统，如 PLC、单片机等。

以应用广泛的光电式编码器为例，其工作原理基于光电转换技术。编码器内部设有光源、码盘和光敏元件，码盘上刻有均匀分布的透光与不透光纹路，当码盘随外部轴旋转时，光源发出的光线会透过码盘的透光纹路或被不透光纹路遮挡，形成明暗交替的光信号。光敏元件接收到这些光信号后，会将其转化为相应的电脉冲信号，再经过信号处理电路的处理，最终输出具有特定频率和相位的数字信号。控制系统通过对这些数字信号的计数和分析，即可计算出外部轴的旋转角度、转速等运动参数。

编码器的常见类型及特点

根据工作原理和输出信号的不同，编码器可分为多种类型，其中增量式编码器和绝对式编码器是工业领域中应用最为广泛的两种类型。

增量式编码器的特点是输出与位移量成比例的脉冲信号，其输出信号通常包括 A、B 两相正交脉冲和 Z 相零位脉冲。A、B 两相脉冲的相位差为 90°，通过判断两相脉冲的先后顺序，可确定外部轴的旋转方向；Z 相脉冲每旋转一周输出一个，用于确定旋转的基准位置。增量式编码器的优点是结构简单、成本较低、响应速度快，适用于对位置精度要求不高、仅需实时监测转速和旋转方向的场景，如电机转速控制、传送带速度调节等。但它也存在一定的局限性，当系统断电或出现干扰时，会丢失当前的位置信息，需要重新进行定位校准。

绝对式编码器则能够直接输出与当前位置唯一对应的数字信号，每个位置都有独立的编码，不会因断电或干扰而丢失位置信息。根据编码方式的不同，绝对式编码器又可分为二进制编码、格雷码编码等类型。格雷码编码的特点是相邻两个位置的编码只有一位发生变化，能够有效避免在位置切换过程中出现的编码错误，提高位置检测的准确性。绝对式编码器的优点是位置精度高、抗干扰能力强、无需重新校准，适用于对位置精度要求较高、需要长期保持位置信息的场景，如数控机床的坐标定位、机器人关节的运动控制等。不过，其结构相对复杂，成本也高于增量式编码器。

除了增量式和绝对式编码器外，还有线性编码器、磁性编码器等特殊类型的编码器。线性编码器主要用于检测直线位移，其工作原理与旋转编码器类似，只是将码盘替换为线性光栅或磁尺，适用于直线运动设备的位置检测，如直线电机、精密导轨等。磁性编码器则利用磁电感应原理工作，通过检测磁场的变化来转化为电信号，具有抗污染、耐振动、适应恶劣环境的特点，适用于粉尘较多、湿度较大的工业环境，如冶金、矿山等行业的设备监测。

编码器在各行业的应用场景

编码器凭借其精准的信号转换能力，已广泛应用于工业自动化、智能制造、交通运输、医疗设备等多个行业，为各类设备的智能化运行提供了关键的技术支持。

在工业自动化领域，编码器是数控机床、自动化生产线、工业机器人等设备的核心部件之一。在数控机床中，编码器安装在伺服电机上，实时检测电机的旋转角度和转速，并将信号反馈给数控系统。数控系统根据编码器反馈的信号，调整电机的运动参数，确保刀具能够按照预设的轨迹进行精确的切削加工，从而保证工件的加工精度和质量。在自动化生产线上，编码器用于监测传送带的运行速度和位置，以及机械臂的运动轨迹，实现物料的精准搬运和装配，提高生产效率和产品合格率。

在智能制造领域，编码器与物联网、大数据等技术相结合，为智能工厂的建设提供了数据支撑。通过在各类生产设备上安装编码器，可实时采集设备的运动参数、工作状态等数据，并将这些数据传输至云端管理平台。平台对数据进行分析和处理，能够及时发现设备运行过程中的异常情况，预测设备的故障风险，实现设备的预防性维护，减少停机时间，降低生产成本。同时，这些数据还可用于优化生产流程，提高生产的智能化水平。

在交通运输领域，编码器被广泛应用于汽车、轨道交通等交通工具的控制系统中。在汽车行业，编码器用于检测发动机的转速、车轮的转速等参数，为发动机控制系统、防抱死制动系统（ABS）、电子稳定程序（ESP）等提供数据支持。例如，ABS 系统通过编码器检测车轮的转速，当检测到车轮即将抱死时，及时调整制动压力，防止车轮抱死，提高汽车的制动安全性。在轨道交通领域，编码器安装在列车的车轮或传动轴上，用于检测列车的行驶速度、位置和里程，为列车的牵引控制、制动控制和调度系统提供精确的位置和速度信息，确保列车的安全、高效运行。

在医疗设备领域，编码器的高精度特性使其在医疗影像设备、手术机器人等高端医疗设备中得到应用。在 CT 扫描仪中，编码器用于控制旋转机架的旋转速度和位置，确保 X 射线能够按照预设的轨迹扫描人体，生成清晰的断层图像，为医生的诊断提供准确的依据。在手术机器人中，编码器用于检测机械臂的运动位置和姿态，使医生能够通过远程操控精确控制机械臂进行手术操作，提高手术的精度和安全性，减少手术创伤。

编码器的关键技术指标及选型考量

在选择和应用编码器时，需要关注其关键技术指标，这些指标直接影响编码器的性能和适用场景。编码器的关键技术指标主要包括分辨率、精度、响应速度、输出信号类型、防护等级等。

分辨率是指编码器能够检测到的最小位移量，对于旋转编码器，通常以每转脉冲数（PPR）来表示，PPR 值越高，分辨率越高，能够检测到的旋转角度越小；对于线性编码器，通常以每毫米脉冲数或微米级的最小检测单位来表示。分辨率的选择应根据实际应用中对位置精度的要求来确定，例如在精密加工设备中，需要选择高分辨率的编码器以满足高精度的位置控制需求；而在普通的转速监测场景中，较低分辨率的编码器即可满足要求。

精度是指编码器输出信号与实际位移量之间的偏差，通常包括绝对精度、重复精度等指标。绝对精度是指编码器在整个测量范围内的最大误差，重复精度是指编码器多次测量同一位置时的误差范围。精度的高低直接影响系统的控制精度，在对控制精度要求较高的应用场景中，如数控机床、机器人等，需要选择高精度的编码器。同时，精度还受到编码器的制造工艺、安装方式等因素的影响，在安装编码器时，应确保安装牢固、对中性好，避免因安装误差导致精度下降。

响应速度是指编码器能够实时跟踪外部运动变化的能力，通常以最高响应频率来表示，即编码器能够输出的最高脉冲频率。响应速度的选择应根据外部运动的最大速度来确定，确保编码器能够在外部运动达到最高速度时，仍能准确输出相应的信号。如果响应速度不足，会导致编码器输出信号滞后于实际运动，影响系统的控制效果。

输出信号类型也是选型时需要考虑的重要因素，编码器的输出信号类型主要包括集电极开路输出、差分输出、推挽输出等。集电极开路输出适用于短距离传输，成本较低，但抗干扰能力较弱；差分输出采用差分信号传输方式，抗干扰能力强，适用于长距离传输，在工业现场中应用较为广泛；推挽输出则兼具集电极开路输出和差分输出的优点，能够适应不同的负载情况。在选择输出信号类型时，应根据传输距离、现场干扰情况和控制系统的接口类型来确定。

防护等级是衡量编码器抵御外部环境影响能力的指标，通常用 IP 等级来表示，如 IP54、IP65、IP67 等。IP 等级由两位数字组成，第一位数字表示防尘等级，第二位数字表示防水等级，数字越大，防护能力越强。在选择编码器时，应根据应用场景的环境条件选择合适的防护等级，例如在粉尘较多、湿度较大的环境中，应选择 IP65 或 IP67 防护等级的编码器，以确保编码器的正常工作和使用寿命。

编码器的维护与常见故障处理

为确保编码器能够长期稳定运行，延长其使用寿命，需要对编码器进行定期的维护和保养。在日常维护过程中，首先应保持编码器的清洁，避免灰尘、油污等杂质进入编码器内部，影响传感元件的性能和信号传输。可以定期使用干燥的压缩空气或软布对编码器的外部进行清洁，对于安装在恶劣环境中的编码器，还应定期检查其防护外壳是否完好，防止防护等级下降。

其次，要检查编码器的安装情况，确保编码器与外部设备的连接牢固，轴套、轴承等机械部件无松动、磨损现象。如果发现安装松动，应及时进行紧固；如果机械部件出现磨损，应及时更换，避免因机械故障导致编码器损坏或测量精度下降。同时，还要检查编码器的电缆连接是否可靠，电缆是否有破损、老化等情况，确保信号传输的稳定性。

在编码器的使用过程中，可能会出现一些常见故障，如无输出信号、输出信号不稳定、测量精度下降等。当出现无输出信号故障时，首先应检查编码器的电源是否正常，电缆连接是否松动或断裂，若电源和电缆连接正常，则可能是编码器内部的传感元件或信号处理电路损坏，需要更换编码器。当出现输出信号不稳定故障时，可能是由于外部干扰、电缆屏蔽不良或编码器安装对中性差等原因导致，此时应检查现场是否存在强电磁干扰源，加强电缆的屏蔽措施，调整编码器的安装位置，确保安装对中性良好。当出现测量精度下降故障时，可能是由于编码器的分辨率不足、机械部件磨损或安装误差过大等原因导致，此时应根据实际情况更换高分辨率的编码器，修复或更换磨损的机械部件，调整安装位置，减小安装误差。

编码器作为一种精密的信号转换装置，在现代工业和科技领域中具有重要的地位。通过了解编码器的核心构成、工作原理、常见类型、应用场景、关键技术指标以及维护与故障处理方法，能够更好地选择和应用编码器，充分发挥其在各类系统中的作用，为提高生产效率、保证产品质量、推动智能化发展提供有力支持。在未来的应用中，随着技术的不断进步，编码器将在精度、可靠性、智能化等方面不断提升，进一步拓展其应用范围，为更多领域的发展贡献力量。
