槽型光耦是什么，有哪些构成与应用

槽型光耦作为光电隔离元件的重要分支，凭借独特的结构设计与可靠的性能表现，在工业控制、消费电子、汽车电子等多个领域占据着不可替代的地位。不同于传统的直射式光耦，槽型光耦通过 “发射器 – 接收器” 的槽式布局实现信号传输，这种设计不仅提升了抗干扰能力，还能适应更复杂的安装环境，成为众多精密控制场景中的优选方案。

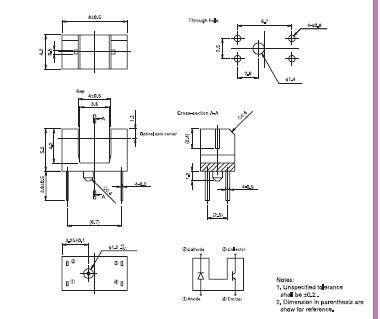

槽型光耦的核心构造由红外发射管、红外接收管（或接收芯片）以及隔离槽三部分组成。红外发射管通常采用砷化镓（GaAs）材料制成，通电后可稳定发射特定波长（一般为 850nm 或 940nm）的红外光；接收端则根据应用需求，选择光敏二极管、光敏三极管或集成化的光敏芯片，这些元件能将接收到的红外光信号转换为相应的电信号；而隔离槽的存在，一方面实现了发射端与接收端的物理隔离，避免了电气干扰，另一方面也为外部检测物体（如遮挡片、金属片）提供了通过通道，当物体穿过槽口时，会阻断红外光的传输，从而触发电路状态的改变。这种 “光隔断” 的工作方式，让槽型光耦在位置检测、转速测量等场景中具备天然优势。

从工作原理来看，槽型光耦本质上是一种基于光电效应的 “电 – 光 – 电” 转换器件，其核心优势在于完全电气隔离与高抗干扰能力。在实际应用中，发射端与接收端通常处于不同的电路系统，甚至存在电位差，槽型光耦通过光信号传递信息，避免了两个系统之间的直接电气连接，从而有效防止了共地干扰、浪涌电压等问题对敏感电路的损害。例如，在工业 PLC（可编程逻辑控制器）的输入模块中，槽型光耦常被用于连接外部传感器与内部控制电路，既能隔离现场设备的高电压干扰，又能确保传感器信号的精准传输，保障 PLC 系统的稳定运行。

除了电气隔离特性，槽型光耦的性能参数也直接决定了其适用场景，其中最关键的参数包括响应速度、输出方式、槽宽与工作温度范围。响应速度指的是接收端从接收到光线变化到输出信号变化的时间，通常以微秒（μs）为单位，高速槽型光耦的响应时间可低至 1μs 以下，适用于高频信号检测场景，如电机转速测量；输出方式则分为晶体管输出、OC 门（集电极开路）输出等，晶体管输出型可直接驱动小型负载，而 OC 门输出型则需要外接上拉电阻，灵活性更高；槽宽是指隔离槽的宽度，常见规格从 1mm 到 10mm 不等，选择时需根据检测物体的厚度匹配，例如检测薄型遮挡片时需选择窄槽宽型号，而检测较大工件时则需宽槽宽型号；工作温度范围则体现了元件的环境适应性，工业级槽型光耦的工作温度通常为 – 40℃~85℃，可满足恶劣工业环境的使用需求。

在具体应用领域，槽型光耦的身影几乎遍布电子设备的各个角落。在消费电子领域，打印机的纸尽检测是典型场景，当打印机内部的纸张穿过槽型光耦的隔离槽时，光线被遮挡，接收端输出信号触发 “纸张存在” 的判断，当纸张用尽时，光线恢复传输，系统则提示 “缺纸”；在微波炉、洗衣机等家电中，槽型光耦被用于门控检测，当设备门关闭时，门体上的遮挡片插入槽型光耦的隔离槽，阻断光线，设备才能启动工作，若门未关严，光线未被完全阻断，设备则处于锁定状态，避免了安全事故的发生。

在工业自动化领域，槽型光耦的应用更为广泛。在传送带的位置定位系统中，传送带两侧的槽型光耦与工件上的凸起块配合，当凸起块穿过隔离槽时，光信号被阻断，系统记录一次位置信号，从而实现工件的精准定位；在电机控制系统中，槽型光耦与电机轴上的光栅盘配合，光栅盘上的均匀缺口会周期性地遮挡光线，接收端输出的脉冲信号可直接转换为电机的转速与转动角度，为电机的闭环控制提供关键反馈。此外，在电梯门机控制、包装机计数检测等场景中，槽型光耦也凭借其高可靠性，成为保障设备高效运行的重要元件。

在汽车电子领域，槽型光耦的应用同样不可或缺。由于汽车内部环境复杂，存在高温、振动、电磁干扰等问题，对电子元件的稳定性要求极高。槽型光耦在汽车雨刮器控制中，可通过检测雨刮器连杆上的遮挡片位置，实现雨刮器的间歇刮水功能；在汽车变速箱的档位检测中，槽型光耦与档位拨叉上的感应块配合，精准识别当前档位，为变速箱控制单元（TCU）提供档位信号，确保换挡操作的平顺与准确。同时，汽车级槽型光耦还需通过严苛的可靠性测试，如耐温性测试、耐振动测试、电磁兼容性（EMC）测试等，以满足汽车行业的高标准要求。

尽管槽型光耦具备诸多优势，但在实际选型与使用过程中，仍需注意一些关键问题。首先是光学匹配问题，发射端的发光强度与接收端的灵敏度需相互匹配，若发光强度过强，可能导致接收端饱和，无法准确检测遮挡信号；若发光强度过弱，则可能受外界光线干扰，出现误触发。其次是安装精度问题，槽型光耦的发射端与接收端需保持严格的同轴度，若安装偏差过大，会导致光线传输效率下降，影响检测精度，因此在安装时需借助定位工装或调整机构，确保元件的正确对位。此外，外界环境光的干扰也不容忽视，尤其是在户外或强光环境下使用时，需选择具备抗光干扰设计的槽型光耦，或通过增加遮光罩等方式，减少环境光对接收端的影响。

随着电子技术的不断发展，槽型光耦也在朝着集成化、小型化、高可靠性的方向演进。一方面，越来越多的槽型光耦将发射管、接收管与信号处理电路集成在同一封装内，形成一体化的光电传感器，不仅简化了电路设计，还提升了元件的稳定性；另一方面，MEMS（微机电系统）技术的应用让槽型光耦的体积不断缩小，可满足便携式电子设备对小型化元件的需求。同时，新型材料的研发也在不断提升槽型光耦的性能，例如采用新型红外发射材料可提高发光效率，降低功耗，而采用耐高温的封装材料则能进一步拓展元件的工作温度范围。

对于电子工程师而言，合理选择与应用槽型光耦是提升电路设计质量的关键环节之一。在设计初期，需充分评估应用场景的需求，明确响应速度、槽宽、工作温度等关键参数，再结合元件的成本与可靠性，选择最适合的型号；在电路设计阶段，需注意发射端的限流电阻选型，避免电流过大烧毁发射管，同时合理设计接收端的信号处理电路，确保输出信号的稳定性；在调试阶段，则需通过实际测试验证槽型光耦的检测精度与抗干扰能力，及时调整安装位置或参数设置，以达到最佳的使用效果。

从行业发展趋势来看，随着工业 4.0、智能汽车、智能家居等领域的快速推进，对光电隔离元件的需求将持续增长，槽型光耦作为其中的重要组成部分，其应用场景还将不断拓展。未来，如何进一步提升槽型光耦的响应速度以适应更高频率的信号检测，如何通过智能化设计实现自我诊断与故障预警，如何在保证性能的同时降低成本，这些问题将成为行业研发的重点方向。对于从事电子技术相关工作的人员来说，持续关注槽型光耦的技术创新与应用变化，不仅能为实际工作提供更多解决方案，也能更好地把握电子元件领域的发展脉搏。那么，在你所接触的电子电路设计或设备维护工作中，是否已经遇到过需要使用槽型光耦的场景？又或者你对槽型光耦的某一应用方向有更深入的探索需求呢？
