衰减器是什么，有哪些分类与应用

从通信基站到精密测量仪器，从航空航天电子系统到消费类电子产品，信号的稳定传输与精准控制直接决定了设备的性能表现。而在这一过程中，衰减器作为一种能够精确调节信号幅度的关键器件，发挥着不可替代的作用。它不仅可以避免信号过强导致的设备损坏，还能优化信号传输链路中的功率分配，确保整个电子系统处于最佳工作状态，因此深入了解衰减器的工作原理、类型特性及应用场景，对电子工程领域的研发、设计与维护人员具有重要意义。

衰减器的本质是一种无源或有源电子器件，其核心功能是在指定的频率范围内，将输入信号的功率或电压按预设比例降低，同时尽可能减少对信号其他特性的影响，如相位、波形失真等。无源衰减器主要依靠电阻、电容、电感等无源元件的组合实现信号衰减，具有结构简单、成本较低、工作频率范围宽等优点，广泛应用于对功耗和复杂度要求不高的场景；有源衰减器则引入了运算放大器等有源元件，除了实现衰减功能外，还可具备增益调节、阻抗匹配等额外功能，适用于对信号精度和控制灵活性要求更高的场合。无论是哪种类型，衰减器的设计都需遵循两个核心原则：一是保证衰减量的精准度和稳定性，二是最大限度降低插入损耗、反射系数等负面影响，以维持信号的完整性。

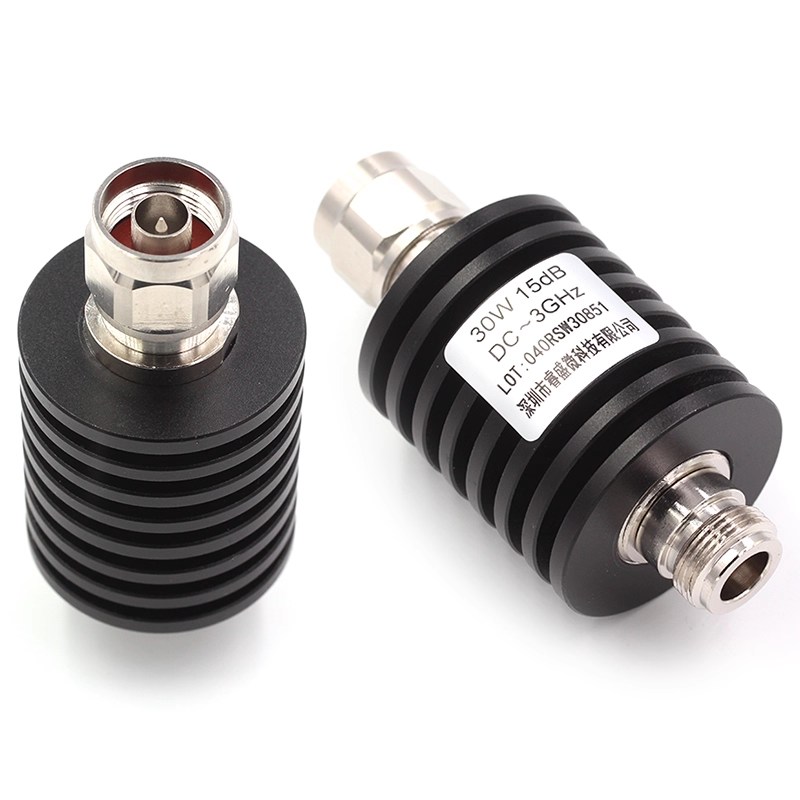

从技术分类来看，衰减器可根据衰减量是否可调分为固定衰减器、可变衰减器和可编程衰减器三大类，每类产品都有其独特的应用场景和技术特点。固定衰减器的衰减量在生产制造时已固定，无法通过外部操作改变，其优势在于结构紧凑、稳定性高、插入损耗低，常用于需要长期维持固定信号衰减比例的场景，例如通信链路中信号功率的预衰减，或仪器仪表的校准环节。可变衰减器则允许用户通过手动调节、机械旋钮或电子控制等方式改变衰减量，灵活性更强，适用于信号幅度需要实时调整的场合，如射频测试系统中对被测信号功率的动态控制，或音频设备中音量的调节。可编程衰减器则是在可变衰减器的基础上引入了数字控制接口，支持通过计算机、单片机等数字设备进行远程控制和精确编程，能够实现自动化的衰减量切换，广泛应用于大规模测试系统、智能通信设备以及工业自动化控制领域。

在衰减器的性能评估中，多个关键参数直接决定了其适用范围和使用效果，工程技术人员在选型时需重点关注这些指标。首先是衰减量，即输入信号与输出信号的功率比值，通常以分贝（dB）为单位，不同应用场景对衰减量的范围要求差异较大，例如消费类电子可能仅需 0-20dB 的衰减量，而射频通信系统则可能需要 0-60dB 甚至更高的衰减范围。其次是工作频率范围，衰减器的衰减特性会随频率变化而波动，只有在指定的频率范围内才能保证衰减量的精准度，因此必须根据实际应用的信号频率选择匹配的衰减器产品，例如低频衰减器不适用于微波频段的信号调节。此外，插入损耗（衰减器本身对信号的额外损耗）、反射系数（衡量衰减器输入输出端口与系统阻抗的匹配程度）、功率容量（衰减器能够承受的最大输入功率，超过则可能导致器件损坏）以及温度稳定性（环境温度变化对衰减量的影响程度）也是重要的性能指标，这些参数共同决定了衰减器在复杂工作环境下的可靠性和稳定性。

不同行业领域对衰减器的技术需求存在显著差异，这也推动了衰减器产品向专业化、定制化方向发展。在通信行业，尤其是 5G、6G 等新一代移动通信系统中，信号传输频率更高、带宽更宽，对衰减器的工作频率范围、线性度和抗干扰能力提出了更高要求，此时通常会选择射频可编程衰减器，以满足多频段信号的动态调节需求，同时支持自动化网络优化。在测试测量领域，衰减器是信号源、频谱分析仪、网络分析仪等精密仪器的核心配套器件，要求衰减器具备极高的衰减精度和重复性，例如在计量校准工作中，衰减器的误差需控制在 0.1dB 以内，以确保测量结果的准确性。在航空航天领域，由于工作环境恶劣（如高温、低温、振动、辐射等），衰减器需具备优异的环境适应性和可靠性，通常会采用加固型设计，选用耐极端环境的材料和元件，以保证在太空或高空环境下的稳定工作。而在消费类电子领域，衰减器则更注重小型化、低成本和低功耗，例如智能手机中的射频前端模块所使用的衰减器，往往集成在芯片内部，体积微小且功耗极低。

在衰减器的实际应用过程中，正确的选型和使用方法是确保其性能充分发挥的关键，同时也能有效延长器件的使用寿命。首先，选型时需明确应用场景的核心需求，例如信号频率、衰减量范围、控制方式（手动或自动）、功率容量等，避免因参数不匹配导致设备性能下降或损坏。例如，若将低功率容量的衰减器用于高功率信号场景，可能会因过热烧毁衰减器内部的电阻元件。其次，在安装和连接过程中，需注意衰减器的输入输出方向，部分衰减器具有方向性，反向使用会导致衰减量偏差和反射系数增大；同时，应确保连接线缆的阻抗与衰减器端口阻抗一致（通常为 50Ω 或 75Ω），以减少信号反射，避免信号失真。此外，在使用过程中需避免超过衰减器的额定工作条件，如环境温度、湿度、振动等，对于功率容量较低的衰减器，还需在使用前计算输入信号功率，必要时增加前置衰减或散热措施，防止器件过热损坏。

随着电子技术向高频化、集成化、智能化方向不断发展，衰减器技术也在持续创新，未来将呈现出更多新的发展趋势。一方面，在高频通信、毫米波雷达、量子通信等新兴领域的推动下，衰减器将向更高工作频率（如太赫兹频段）和更宽带宽方向发展，同时需进一步降低插入损耗和提高线性度，以满足这些领域对信号质量的严苛要求。另一方面，集成化设计将成为衰减器发展的重要方向，通过将衰减器与放大器、滤波器、开关等其他器件集成在同一芯片上，形成多功能射频前端模块，可大幅减小设备体积、降低功耗，这对于智能手机、可穿戴设备、卫星通信终端等小型化电子设备具有重要意义。此外，智能化控制技术的融入将提升衰减器的自动化水平，例如通过引入人工智能算法，实现衰减量的自适应调节，根据信号环境的变化实时优化衰减参数，提高系统的抗干扰能力和稳定性。
