三端稳压器是什么，有哪些优点

不稳定的电压输入可能导致设备性能下降、数据丢失，甚至引发硬件损坏。三端稳压器作为一种能够将不稳定直流电压转换为稳定直流电压的电子元件，凭借其结构简单、性能可靠、成本低廉的优势，成为电子设备供电系统中不可或缺的核心部件。无论是日常使用的手机充电器、笔记本电脑电源，还是工业控制领域的自动化设备、医疗仪器中的供电模块，都能看到三端稳压器的身影。深入了解三端稳压器的工作原理、分类特性及应用要点，对电子工程师设计高效稳定的供电电路，以及普通电子爱好者维修电子设备都具有重要意义。

三端稳压器之所以被称为 “三端”，是因为其外部通常只具备三个引脚，分别为输入端（Vin）、输出端（Vout）和公共端（GND），这种简洁的引脚设计极大简化了电路连接流程。与早期的分立元件稳压电路相比，三端稳压器将调整管、取样电阻、基准电压源、保护电路等多个功能模块集成在单一芯片内，不仅缩小了电路体积，还显著提升了稳压精度和抗干扰能力。根据输出电压是否可调节，三端稳压器主要分为固定输出型和可调输出型两大类。固定输出型三端稳压器在出厂时已设定好固定的输出电压值，用户在使用过程中无需额外调整，常见的型号有 78 系列（输出正电压，如 7805 输出 5V、7812 输出 12V）和 79 系列（输出负电压，如 7905 输出 – 5V、7912 输出 – 12V）；可调输出型三端稳压器则通过外接电阻来改变输出电压，灵活性更高，适用于需要多种电压输出的场景，典型型号包括 LM317（正电压可调）和 LM337（负电压可调）。

要充分发挥三端稳压器的性能，必须先掌握其工作原理。以固定输出型三端稳压器为例，其内部核心由基准电压源、误差放大电路、调整管和取样电路四部分构成。当输入电压发生波动或负载电流变化时，取样电路会实时采集输出端的电压信号，并将其与基准电压源提供的稳定基准电压进行比较。若输出电压高于基准电压，误差放大电路会输出相应的控制信号，减小调整管的导通程度，降低其管压降，从而使输出电压回落至设定值；反之，若输出电压低于基准电压，误差放大电路则会增大调整管的导通程度，减小管压降，促使输出电压回升。这种闭环反馈调节机制能够快速响应电压变化，确保输出电压始终保持稳定。对于可调输出型三端稳压器，其工作原理与固定输出型类似，区别在于取样电路的取样比例可通过外接的可调电阻进行调整，进而改变输出电压的大小。例如，LM317 的输出电压计算公式为 Vout = 1.25V×(1 + R2/R1) + Iadj×R2（其中 R1 为下端固定电阻，R2 为可调电阻，Iadj 为调整端电流，通常可忽略不计），通过调节 R2 的阻值，即可实现从 1.25V 到最高输出电压（由芯片规格决定）的连续可调。

三端稳压器的性能指标是评估其是否适用于特定场景的关键依据，主要包括输出电压精度、最大输出电流、输入输出电压差、温度系数、纹波抑制比等。输出电压精度指实际输出电压与标称输出电压之间的偏差，通常以百分比表示，例如 7805 的输出电压精度一般为 ±5%，高精度型号可达 ±2%，该指标直接影响电子设备的供电稳定性，对精度要求高的模拟电路、数据采集系统尤为重要。最大输出电流是三端稳压器能够持续提供的最大电流值，不同型号差异较大，如 7805 的最大输出电流通常为 1.5A，而大功率型号如 78T05 可达 3A，若实际负载电流超过该值，可能导致稳压器过热保护或损坏，因此在设计电路时需根据负载需求合理选择。输入输出电压差（即 dropout voltage）是指为保证稳压器正常工作，输入电压与输出电压之间所需的最小差值，固定输出型三端稳压器的输入输出电压差通常在 2-3V 左右，而低压差三端稳压器（LDO）的输入输出电压差可低至几百毫伏甚至几十毫伏，适用于电池供电设备等对功耗和电压利用率要求较高的场景。温度系数反映输出电压随环境温度变化的程度，单位为 ppm/℃（每摄氏度百万分之一），温度系数越小，稳压器在温度波动较大的环境中（如工业控制现场、汽车电子系统）的输出稳定性越好。纹波抑制比则用于衡量稳压器抑制输入电压中交流纹波的能力，通常以分贝（dB）为单位，数值越高，输出电压的纹波越小，对敏感电子元件（如传感器、微控制器）的干扰也越小。

在实际应用中，合理选择和使用三端稳压器是确保电路稳定可靠工作的关键。首先，需根据电路的供电需求确定稳压器的类型：若电路只需单一固定电压输出，且对效率要求不高，可选择 78/79 系列固定输出型稳压器；若需要多种电压输出或电压需灵活调整，则应选用 LM317/LM337 等可调输出型稳压器；若设备由电池供电，且输入电压与输出电压差值较小，为降低功耗，低压差三端稳压器（如 LM1117、XC6206）是更优选择。其次，需根据负载电流和输入电压波动范围确定稳压器的最大输出电流和输入输出电压差，确保稳压器在最坏工况下仍能正常工作。例如，若负载最大电流为 2A，输入电压波动范围为 15-20V，输出电压为 12V，则应选择最大输出电流不小于 2A、输入输出电压差不大于 3V（15V-12V）的稳压器型号。

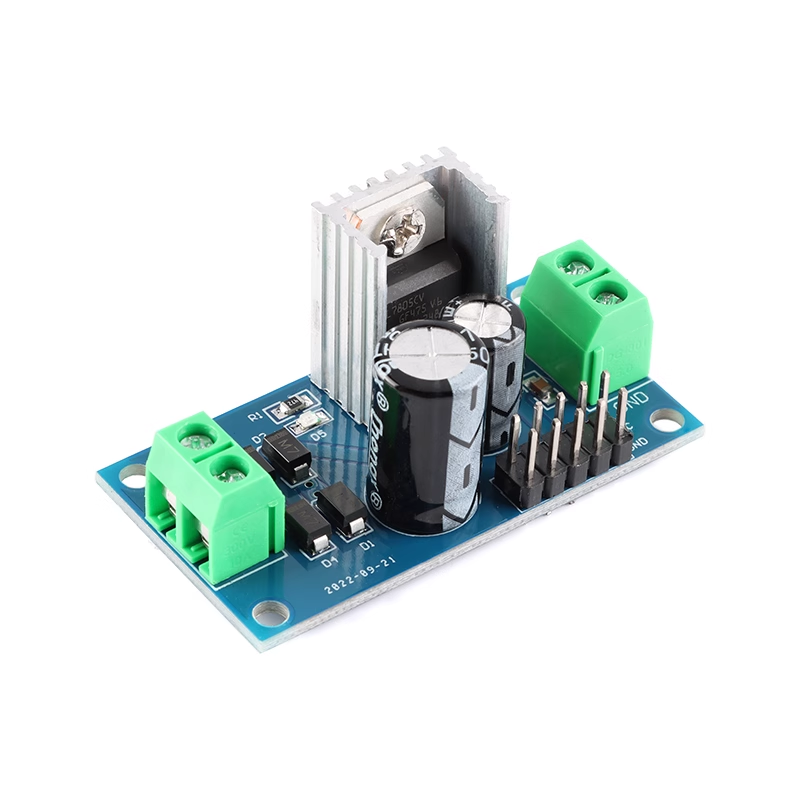

此外，三端稳压器的外围电路设计也至关重要，直接影响其工作稳定性和使用寿命。首先，输入端应并联一个高频滤波电容（通常为 0.1μF 陶瓷电容）和一个低频滤波电容（通常为 10-100μF 电解电容），高频电容用于抑制输入电压中的高频噪声，低频电容用于缓解输入电压的瞬时波动，保护稳压器免受电压冲击。其次，输出端也需并联滤波电容，通常为 0.1μF 陶瓷电容和 10μF 电解电容，以进一步降低输出电压的纹波，并改善负载的瞬态响应特性。对于可调输出型三端稳压器，外接电阻的精度和功率也需严格选择，电阻精度直接影响输出电压的精度，建议选用精度为 1% 的金属膜电阻；电阻功率则需根据流经电阻的电流计算，确保不超过电阻的额定功率，避免电阻过热损坏。同时，三端稳压器在工作过程中会因管压降产生功耗，导致芯片发热，若功耗过大，可能触发芯片的过热保护功能，甚至烧毁芯片。因此，当稳压器的功耗较大时（通常当输入输出电压差与输出电流的乘积超过 1W 时），需为其安装合适的散热片，散热片的尺寸和材质应根据实际功耗计算确定，确保芯片温度控制在允许范围内（一般不超过 85℃）。

在长期使用过程中，三端稳压器也可能出现故障，常见故障类型包括输出电压为零、输出电压偏低、输出电压不稳定、芯片过热烧毁等。当出现输出电压为零时，首先应检查输入电压是否正常，若输入电压正常，则可能是稳压器内部调整管击穿短路或基准电压源损坏，此时需更换稳压器；若输入电压异常，则需检查输入电路中的保险管、整流滤波电路是否正常。若输出电压偏低，可能是输入输出电压差过小，无法满足稳压器的工作要求，此时需提高输入电压或更换输入输出电压差更小的稳压器型号；也可能是负载电流过大，超过了稳压器的最大输出电流，需减小负载电流或更换更大输出电流的稳压器。若输出电压不稳定，可能是外围滤波电容失效或容量减小，导致滤波效果下降，需更换滤波电容；也可能是外接电阻接触不良（可调输出型），需检查电阻连接是否可靠。芯片过热烧毁通常是由于功耗过大且未安装散热片，或负载短路导致输出电流过大引起的，在更换稳压器时，需先排查负载短路问题，并根据实际功耗安装合适的散热片，避免故障再次发生。

随着电子设备向小型化、低功耗、高精度方向发展，三端稳压器也在不断迭代升级。新型三端稳压器不仅在性能上有了显著提升，如更高的输出电压精度、更低的输入输出电压差、更小的温度系数，还集成了更多的保护功能，如过流保护、过热保护、过压保护等，进一步提高了电路的可靠性。同时，为适应小型化设计需求，三端稳压器的封装形式也更加多样，除了传统的 TO-220、TO-252 封装外，还出现了 SOT-23、DFN 等贴片封装，能够有效节省 PCB 板空间。在未来，随着新能源、物联网、人工智能等领域的快速发展，对供电系统的稳定性、效率和智能化要求将进一步提高，三端稳压器可能会与智能控制芯片、功率管理模块等结合，形成更加集成化、智能化的供电解决方案，为电子设备的稳定运行提供更加强有力的保障。那么，在面对不同领域的特殊需求时，如何进一步优化三端稳压器的应用方案，使其更好地适配新兴电子设备的发展趋势，将是电子工程师需要持续探索的课题。
