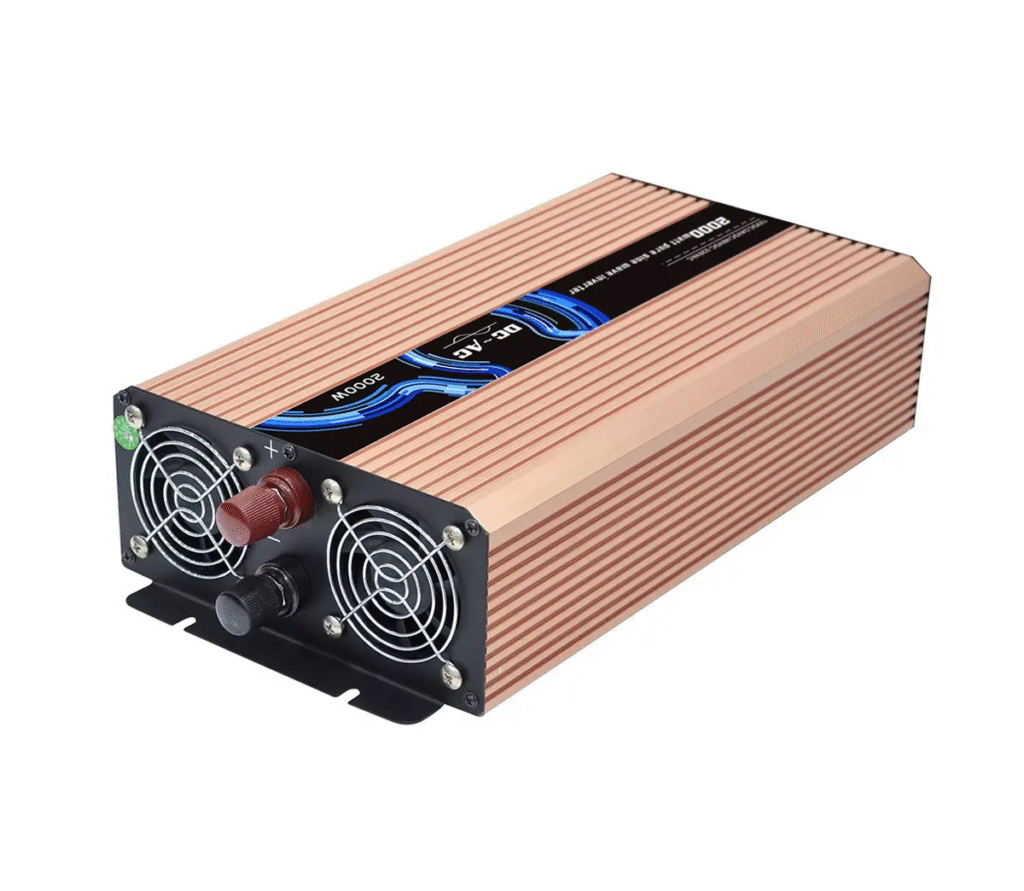

电源逆变器的工作原理与种类

电源逆变器作为电能转换领域的关键设备，在现代电力系统、新能源应用及应急供电场景中发挥着不可替代的作用。它的核心功能是将蓄电池、太阳能电池板等直流电源输出的电能，转化为家用电器、工业设备等常用的交流电能，从而实现不同电力形态之间的高效衔接。随着新能源产业的快速发展和分布式供电需求的不断增加，电源逆变器的技术性能、可靠性与能效水平，已成为影响各类电力应用系统整体运行质量的重要因素。从家庭备用电源到大型光伏电站，从电动汽车充电系统到船舶航空供电网络，电源逆变器的应用范围正持续拓展，其技术创新也在不断推动能源利用方式的变革。

理解电源逆变器的工作原理，需要从电能转换的基本逻辑入手。直流电能具有电流方向恒定、电压稳定的特点，而交流电能则以周期性变化的电流和电压为特征，两者在电力传输、设备适配等方面存在显著差异。电源逆变器通过内部的电力电子开关器件（如 IGBT、MOSFET 等），按照特定的控制策略快速通断，将直流电压切割成一系列脉冲信号，再通过滤波电路对这些脉冲信号进行平滑处理，最终生成符合标准频率（如我国常用的 50Hz）和电压等级（如 220V 民用电压）的交流电能。这一转换过程涉及电力电子技术、自动控制技术和电磁兼容技术等多个领域的协同作用，其核心挑战在于如何在保证转换效率的同时，降低输出电能的谐波失真，确保接入设备的安全稳定运行。

从技术发展历程来看，电源逆变器已从早期的晶闸管逆变电路，逐步演进为全控型电力电子器件构成的高频逆变系统。20 世纪 70 年代，晶闸管（SCR）因具有较高的耐压和耐流能力，成为当时逆变器的主要开关器件，但由于其无法自关断的特性，逆变电路结构复杂，开关频率较低，导致输出电能质量较差，主要应用于对电能质量要求不高的工业驱动场景。进入 90 年代后，绝缘栅双极型晶体管（IGBT）和金属 – 氧化物 – 半导体场效应晶体管（MOSFET）等全控型器件逐渐成熟，这些器件具有开关速度快、控制精度高、损耗低等优势，使得逆变器的开关频率大幅提升，输出波形更接近正弦波，谐波失真度显著降低，适用范围也扩展到家庭用电、医疗设备、通信电源等对电能质量要求严格的领域。近年来，随着宽禁带半导体材料（如碳化硅 SiC、氮化镓 GaN）的商业化应用，新一代电源逆变器在耐高温、耐高压、开关损耗等性能指标上实现了突破，进一步提升了设备的功率密度和能效水平，为新能源汽车、光伏电站等高端应用场景提供了更优的技术解决方案。

电源逆变器的分类方式多样，根据不同的应用需求和技术特性，可分为多个类别。按输出波形划分，可分为方波逆变器、修正波逆变器和正弦波逆变器。方波逆变器结构简单、成本低廉，但输出波形含有大量谐波，仅适用于白炽灯、电动工具等对电能质量不敏感的电阻性负载，无法满足冰箱、空调、电脑等感性或容性负载的运行需求；修正波逆变器通过优化脉冲宽度，使输出波形更接近正弦波，能适配大部分家用电器，但仍存在一定的谐波失真，对部分精密设备（如医疗仪器、音响设备）可能产生干扰；正弦波逆变器输出波形与电网电能一致，谐波失真度通常低于 5%，可安全接入各类负载，是目前高端应用场景的主流选择，广泛应用于新能源发电、应急供电、船舶航空等领域。按功率等级划分，电源逆变器可分为微型逆变器（功率通常在 100W 以下，适用于小型电子设备充电）、小型逆变器（功率 100W-10kW，常用于家庭备用电源、房车供电）、中型逆变器（功率 10kW-100kW，应用于工商业分布式光伏系统、小型储能电站）和大型逆变器（功率 100kW 以上，主要用于大型光伏电站、风力发电场等集中式能源系统）。不同功率等级的逆变器在电路拓扑、散热设计、控制策略等方面存在明显差异，需根据具体应用场景进行针对性设计。

在实际应用中，电源逆变器的性能表现受到多种因素的影响，其中转换效率、可靠性和电磁兼容性是核心评价指标。转换效率直接关系到能源利用效率，尤其是在新能源发电系统中，逆变器的效率每提升 1%，整个系统的年发电量可增加约 1%，对于大型光伏电站而言，这意味着显著的经济效益提升。目前，主流正弦波逆变器的转换效率在额定负载下已能达到 90%-96%，部分高端产品甚至超过 97%。可靠性是保障设备长期稳定运行的关键，电源逆变器通常需要在复杂的环境条件下工作（如高温、低温、潮湿、粉尘等），其内部的电力电子器件、电容、电感等元件的寿命和稳定性直接影响设备的整体可靠性。为提升可靠性，制造商通常会采用冗余设计、强化散热结构、选用高稳定性元器件等措施，并通过严格的环境适应性测试（如高低温循环测试、湿热测试、振动测试等）验证设备的可靠性。电磁兼容性（EMC）则是指逆变器在运行过程中，既不受到外部电磁干扰的影响，也不对周边设备产生电磁干扰。由于逆变器内部存在高频开关动作，容易产生电磁辐射和传导干扰，若不加以控制，可能会影响电网安全和周边电子设备的正常运行。因此，在逆变器设计中，通常会采用电磁屏蔽、滤波、接地等措施，确保设备符合国际电工委员会（IEC）、国际标准化组织（ISO）等制定的电磁兼容标准。

随着新能源产业的快速发展，电源逆变器在光伏并网发电、储能系统、电动汽车等领域的应用日益广泛，成为推动能源结构转型的重要支撑设备。在光伏并网发电系统中，逆变器作为核心转换设备，负责将太阳能电池板产生的直流电转换为交流电，并实现与电网的同步并网，同时还需具备最大功率点跟踪（MPPT）功能，通过实时调整工作状态，使太阳能电池板始终运行在最大功率输出点，从而提升整个光伏系统的发电效率。目前，大型光伏电站多采用集中式逆变器，而分布式光伏系统则更适合使用组串式逆变器或微型逆变器，不同类型的逆变器在系统灵活性、发电效率和运维成本等方面各有优势。在储能系统中，电源逆变器与蓄电池组配合，实现电能的存储与释放，在电网负荷低谷期，将电能存储到蓄电池中，在负荷高峰期或电网故障时，通过逆变器将蓄电池中的直流电转换为交流电，为负载供电或补充电网电力，从而起到削峰填谷、应急供电的作用。随着 “双碳” 目标的推进，储能逆变器的需求持续增长，其技术也在向高功率密度、高转换效率、智能化控制方向发展。在电动汽车领域，车载逆变器是电动汽车动力系统的关键部件之一，负责将动力电池的直流电转换为交流电，为驱动电机提供动力，同时还需具备能量回收功能，在车辆制动时将动能转化为电能存储到动力电池中，提升车辆的续航里程。车载逆变器对体积、重量、可靠性和安全性要求极高，目前已广泛采用 SiC、GaN 等宽禁带半导体器件，以实现小型化、轻量化和高效化。

除了上述主流应用领域，电源逆变器在应急供电、特种车辆、船舶航空等细分场景中也发挥着重要作用。在应急供电场景中，便携式逆变器与蓄电池组组成的应急电源系统，可在电网停电时为家庭、医院、通信基站等提供临时供电，保障关键设备的正常运行。例如，在自然灾害（如地震、洪水、台风）导致电网中断时，应急逆变器可为医疗设备（如呼吸机、监护仪）、通信设备（如基站、对讲机）和照明系统提供电力支持，为抢险救灾和人员救援争取宝贵时间。在特种车辆（如房车、救护车、工程抢险车）中，逆变器可将车辆蓄电池的直流电转换为交流电，为车载冰箱、空调、医疗设备、工具等提供电力，满足车辆在移动过程中的用电需求。在船舶和航空领域，逆变器作为独立电力系统的核心部件，为船舶的导航设备、通信系统、生活设施以及飞机的航电系统、客舱设备提供稳定的交流电源，其可靠性和安全性直接关系到航行安全，因此对设备的环境适应性、抗振动冲击能力和故障容错能力有极高的要求。

在选购和使用电源逆变器时，需要根据具体的应用需求和负载特性，综合考虑多个因素，以确保设备的安全稳定运行和高效利用。首先，应明确负载的类型和功率需求，选择合适的逆变器输出波形和功率等级。对于电阻性负载（如白炽灯、电暖器），可选择成本较低的方波或修正波逆变器；对于感性或容性负载（如冰箱、空调、电脑），尤其是精密设备（如医疗仪器、音响设备），必须选择正弦波逆变器，以避免谐波干扰导致设备损坏或故障。在功率选择方面，应根据负载的额定功率和启动功率（部分负载如电机、压缩机的启动功率可达额定功率的 3-5 倍），选择功率余量合适的逆变器，通常建议逆变器的额定功率为负载总功率的 1.2-1.5 倍，以应对负载启动时的功率冲击。其次，需关注逆变器的转换效率、输入电压范围和保护功能。转换效率越高，能源损耗越小，长期使用成本越低；输入电压范围越宽，逆变器对直流电源（如蓄电池）的电压波动适应性越强，可延长蓄电池的使用寿命；完善的保护功能（如过压保护、欠压保护、过流保护、短路保护、过温保护）能有效避免逆变器因异常工况导致损坏，保障设备和负载的安全。此外，还应考虑逆变器的使用环境，如在高温、潮湿或粉尘较多的环境中使用，需选择具备相应防护等级（如 IP65、IP67）的产品，以确保设备的稳定运行。

随着技术的不断创新和应用需求的持续升级，电源逆变器行业正朝着智能化、集成化、高效化的方向发展。未来，人工智能和物联网技术将更深入地融入逆变器的设计与控制中，通过实时监测设备运行状态、分析负载特性和电网参数，实现逆变器的自适应调节和智能运维，提升系统的运行效率和可靠性。同时，逆变器与新能源发电、储能系统、电动汽车的集成度将不断提高，形成一体化的能源解决方案，如光储充一体化电站、微电网系统等，为能源的高效利用和可持续发展提供更有力的支撑。此外，随着全球对节能减排要求的不断提高，逆变器的能效标准将进一步提升，宽禁带半导体器件、新型拓扑结构和先进控制算法的应用将成为行业技术创新的重点，推动电源逆变器向更高效率、更小体积、更低成本的方向发展。

电源逆变器作为连接直流能源与交流负载的关键桥梁，其技术发展与应用拓展直接关系到能源利用效率的提升和新能源产业的发展进程。从家庭备用电源到大型能源系统，从传统工业应用到高端智能设备，电源逆变器正以多样化的技术形态和应用模式，为人们的生产生活和社会经济发展提供稳定可靠的电力支持。在未来的能源转型过程中，如何进一步提升逆变器的性能指标、降低应用成本、拓展应用场景，将成为行业关注的焦点，而这也需要电力电子技术、材料科学、控制工程等多学科领域的协同创新。对于用户而言，了解电源逆变器的技术特性和应用要点，选择合适的产品并正确使用，不仅能保障设备的安全稳定运行，也能更好地发挥其能源转换价值，为节能减排和可持续发展贡献力量。那么，在实际应用中，你是否遇到过因逆变器选型不当或使用方式有误导致的问题？
