单稳态触发器

单稳态触发器作为数字电路与模拟电路交叉领域的关键单元，其核心功能在于将不规则输入信号转化为具有固定宽度和稳定幅值的标准脉冲输出。这种独特的信号整形能力，使其在工业控制、通信系统、仪器仪表等众多领域中成为保障时序逻辑准确运行的核心组件。与双稳态触发器存在两个稳定状态不同，单稳态触发器仅具备一个稳态和一个暂稳态，外界触发信号的作用就是打破稳态平衡，促使电路进入暂稳态，随后在内部 RC 定时网络的作用下，电路会自动恢复至初始稳态，整个过程无需额外干预即可完成信号的标准化处理。

深入理解单稳态触发器的工作机制，需要从电路结构与信号响应过程两方面展开。典型的单稳态触发器由触发信号输入电路、RC 定时电路以及反相输出电路三部分构成，其中 RC 定时电路的参数配置直接决定了暂稳态的持续时间，这也是实现脉冲宽度精准控制的核心环节。当未接入触发信号时，电路处于稳定状态，输出端保持高电平（或低电平，具体取决于电路设计）；当符合要求的触发信号（通常为边沿触发，如负脉冲或正脉冲的跳变沿）输入时，电路内部晶体管或逻辑门的导通状态发生突变，迅速切换至暂稳态，此时输出端电平随之翻转；在暂稳态期间，电容开始按照特定时间常数充电或放电，当电容两端电压达到预设阈值时，电路内部反馈机制被激活，推动电路恢复至初始稳态，输出端电平也相应回归初始状态，至此完成一次完整的信号转换周期。

从电路实现方式来看，单稳态触发器主要分为分立元件型与集成芯片型两大类。分立元件型单稳态触发器通常由晶体管、电阻、电容等基础电子元件搭建而成，其优点是电路结构灵活，可根据实际需求调整 RC 参数以获得不同的脉冲宽度，适用于对成本控制严格且脉冲宽度要求特殊的场景。例如在简易报警装置中，通过调整 RC 电路的时间常数，可实现报警信号持续 1 秒至 10 秒的精准控制，满足不同场合下的报警时长需求。但分立元件电路也存在明显不足，受元件参数离散性、温度漂移等因素影响，其输出脉冲宽度的稳定性较差，且电路体积较大，不适用于高密度集成的电子设备。

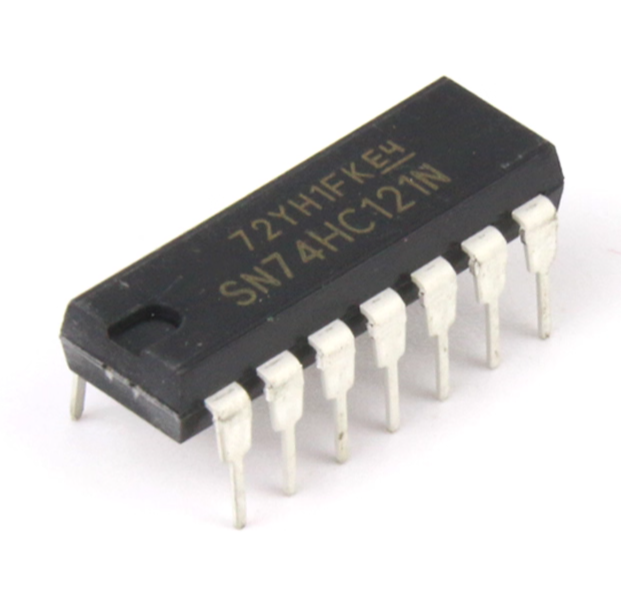

集成芯片型单稳态触发器则有效弥补了分立元件电路的缺陷，目前应用最为广泛的是基于 555 定时器芯片构成的单稳态触发器。555 定时器芯片内部集成了分压电路、比较器、触发器、放电管等核心模块，外部仅需连接电阻 R 和电容 C 两个元件，即可构成结构简单、性能稳定的单稳态触发器。其工作原理如下：电源接通后，555 定时器内部分压电路产生 2/3Vcc 和 1/3Vcc 两个参考电压，此时电容 C 通过放电管放电，电容电压低于 1/3Vcc，下比较器输出高电平，触发器置 1，输出端 Vo 为高电平，电路处于稳态；当触发信号（低于 1/3Vcc 的负脉冲）输入时，下比较器输出低电平，触发器置 0，输出端 Vo 跳转为低电平，同时放电管截止，电源通过电阻 R 向电容 C 充电，电路进入暂稳态；随着电容电压逐渐升高，当达到 2/3Vcc 时，上比较器输出高电平，触发器置 1，输出端 Vo 恢复高电平，放电管重新导通，电容 C 通过放电管快速放电，电路回到稳态，等待下一次触发信号输入。这种集成化设计不仅大幅减小了电路体积，还通过芯片内部的温度补偿机制，使输出脉冲宽度的稳定性显著提升，脉冲宽度计算公式为 T=1.1RC，只需精准选择 R 和 C 的参数，即可实现微秒级至秒级的脉冲宽度控制。

在实际应用场景中，单稳态触发器的价值主要体现在信号整形、延时控制、脉冲宽度扩展三个核心方向。在信号整形方面，工业现场的传感器输出信号往往存在噪声干扰，导致信号波形畸变或脉冲宽度不规则，此时单稳态触发器可将这些非标准信号转化为宽度固定、幅值稳定的标准脉冲，确保后续数字逻辑电路能够准确识别信号。例如在光电传感器检测生产线物料的应用中，传感器输出的检测信号可能因物料反光强度变化而出现脉冲宽度波动，经过单稳态触发器整形后，输出脉冲宽度保持恒定，有效避免了后续计数电路出现漏计或误计的问题。

延时控制是单稳态触发器另一个重要应用领域，在时序逻辑电路中，常常需要不同模块之间按照特定时间顺序协同工作，单稳态触发器的暂稳态持续时间即可作为精准的延时时间。以交通信号灯控制系统为例，红灯向绿灯切换的过程中，需要先点亮黄灯进行警示，黄灯的持续时间就可通过单稳态触发器实现精准控制。通过设置合适的 RC 参数，使单稳态触发器的暂稳态持续时间为 3 秒，当红灯控制信号结束时，触发单稳态触发器，输出 3 秒的高电平信号控制黄灯点亮，3 秒后电路自动恢复稳态，黄灯熄灭，绿灯点亮，整个过程无需人工干预，实现了交通信号灯的自动时序切换。

脉冲宽度扩展功能则在通信系统中发挥着关键作用，部分通信模块输出的信号脉冲宽度极窄（如纳秒级），难以被后续接收电路稳定捕获，此时单稳态触发器可将窄脉冲扩展为宽脉冲，确保信号能够被可靠接收。例如在射频识别（RFID）系统中，阅读器向标签发送的查询信号中包含窄脉冲调制信号，标签返回的响应信号脉冲宽度同样较窄，通过单稳态触发器将这些窄脉冲扩展为微秒级的宽脉冲后，信号处理电路能够更准确地提取其中的信息，提升整个 RFID 系统的通信可靠性。

随着电子设备向小型化、高精度、低功耗方向发展，单稳态触发器也在不断进行技术革新。一方面，基于 CMOS 工艺的集成单稳态触发器芯片逐渐取代传统的 TTL 工艺芯片，在降低功耗的同时，进一步提升了电路的抗干扰能力和温度稳定性，适用于便携式电子设备和工业恶劣环境；另一方面，可编程单稳态触发器的出现，使脉冲宽度的调整更加灵活，部分芯片支持通过串行通信接口设置 RC 参数，无需更换外部元件即可实现不同脉冲宽度的输出，大幅提升了电路的可扩展性和维护便利性。

在实际工程应用中，单稳态触发器的设计与选型需要综合考虑多方面因素。首先是脉冲宽度的精度要求，若应用场景对脉冲宽度的稳定性要求较高，应选择具有温度补偿功能的集成芯片，并采用高精度的电阻和电容元件；其次是触发信号的特性，不同类型的单稳态触发器对触发信号的幅值、边沿陡度有不同要求，需根据实际输入信号的参数选择匹配的电路类型；此外，还需考虑电源电压波动、噪声干扰等外部因素对电路性能的影响，必要时可在触发信号输入端增加滤波电路，或采用具有施密特触发功能的单稳态触发器，以提高电路的抗干扰能力。

单稳态触发器作为电子电路中的基础时序控制单元，其工作原理与应用场景仍在随着电子技术的发展不断拓展。未来，随着人工智能、物联网等新兴技术对高精度时序控制需求的不断增加，单稳态触发器是否会与可编程逻辑器件（PLD）、微控制器（MCU）等更复杂的数字电路深度融合，形成集成度更高、功能更全面的时序控制模块？在极端环境（如高温、高压、强辐射）下，单稳态触发器的性能又将如何进一步优化以满足特殊应用需求？这些问题不仅为电子电路领域的研究提供了新的方向，也将推动单稳态触发器在更广泛领域中发挥重要作用。
