如何提高PCB稳定性

2024-08-01 16:56:00 • 技术知识 • 阅读 964

印制电路板（PCB）作为电子设备中不可或缺的组成部分，其稳定性直接关系到整个设备的可靠性和性能。因此，提高PCB的稳定性至关重要。

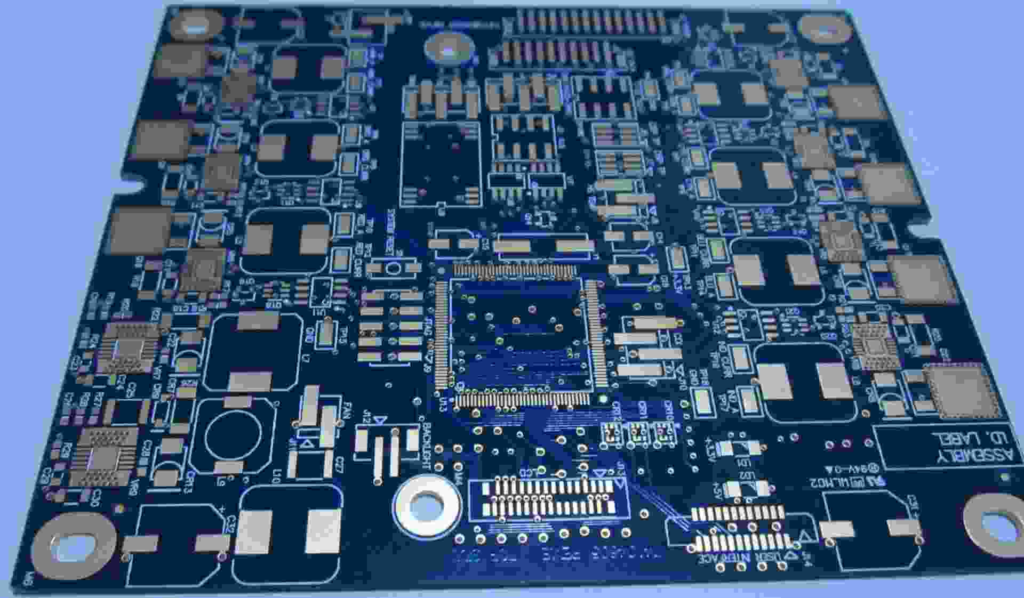

如何提高PCB稳定性

一、PCB设计原则

合理的板层设计：根据电路复杂度和信号完整性要求，合理规划PCB的层数。多层板设计有助于提供更好的信号隔离和电源分配，从而提高整体稳定性。
信号完整性考虑：在高速电路中，信号完整性是关键。通过合理的走线宽度、间距和阻抗控制，可以减少信号衰减和串扰，提高信号传输的稳定性。

二、元器件选择

优质元器件：选择质量可靠、性能稳定的元器件。避免使用过期或质量不过关的元器件，以降低故障率。
适当的冗余设计：在关键电路上采用冗余设计，如并联电容、电阻等，以提高电路的可靠性和稳定性。

三、电路布局优化

模块化布局：将电路按照功能模块进行划分，并合理安排各模块的位置，以减少模块间的相互干扰。
走线优化：优化走线路径，避免过长的走线，减少信号衰减。同时，保持走线的均匀分布，以降低电磁干扰（EMI）。

四、散热考虑

散热设计：在高功率元器件周围设置散热装置，如散热片、风扇等，以确保元器件在正常工作温度范围内运行。
热设计仿真：在PCB设计阶段进行热设计仿真，预测并优化散热性能。

五、地线设计

地线网格：在PCB上铺设地线网格，以降低地线阻抗，提高抗干扰能力。
单点接地：在可能的情况下，采用单点接地方式，以减少地线回路的干扰。

六、电源稳定性

电源滤波：在电源输入端添加滤波器，以减少电源噪声对电路的影响。
去耦电容：在电源线和地线之间添加去耦电容，以稳定电源电压并吸收瞬时干扰。

七、环境因素影响

防潮防霉：在PCB表面涂覆防潮防霉涂料，以抵抗潮湿环境对电路的影响。
防尘防震：对PCB进行密封处理，以防止灰尘和震动对电路造成损害。

八、测试与验证

功能测试：在PCB生产完成后进行功能测试，确保所有电路功能正常。
老化测试：对PCB进行老化测试，以模拟长时间使用后的性能衰减情况，从而评估其稳定性。
环境适应性测试：在不同环境条件下对PCB进行测试，以验证其在各种环境下的稳定性。

提高PCB稳定性需要从多个方面入手，包括合理的PCB设计、优质的元器件选择、电路布局优化、散热考虑、地线设计、电源稳定性保障以及环境因素影响等。通过综合运用这些策略，可以显著提升PCB的稳定性，确保电子设备在各种环境下都能正常工作。同时，严格的测试与验证流程也是确保PCB稳定性的重要环节。
