两位三通电磁阀的结构原理与应用场景

两位三通电磁阀作为流体控制领域的核心执行部件，能够通过电磁信号实现对流体通路的精准切换，广泛应用于自动化控制、工业生产、医疗器械等多个领域。其凭借结构紧凑、响应迅速、操作便捷的特点，成为连接控制系统与被控对象的重要桥梁，有效提升了流体系统的自动化程度与运行稳定性。本文将从两位三通电磁阀的基本定义、工作原理、核心结构、典型应用场景、选型要点及技术发展趋势等方面，全面解析这一元件在流体控制领域的重要价值与应用逻辑。

一、两位三通电磁阀的基本定义与工作原理

两位三通电磁阀是一种依靠电磁线圈通电或断电产生的磁力，控制阀芯移动，从而实现两种工作位置、三条流体通路切换的阀门装置。“两位” 指阀芯具有两个稳定的工作位置，即通电位置与断电位置；“三通” 则表示阀门具备三个流体接口，通常分为进气口（P 口）、工作口（A 口或 B 口）与排气口（R 口或 S 口），通过阀芯的移动可实现不同接口之间的导通与截止，满足流体系统中通路切换、介质分配或压力控制等需求。

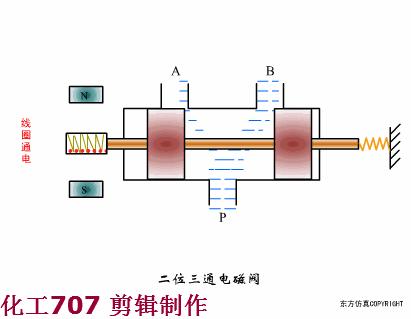

两位三通电磁阀的工作过程围绕电磁驱动与阀芯运动展开，具体可分为通电动作与断电复位两个阶段。在通电阶段，电磁线圈接入规定电压后，线圈产生磁场，吸引铁芯克服复位弹簧的弹力向下移动，带动与之相连的阀芯同步运动，改变阀芯与阀座之间的相对位置，从而实现特定通路的导通。例如，当线圈通电时，阀芯移动使 P 口与 A 口导通，B 口与 R 口导通，流体从 P 口进入，经 A 口输出至被控元件，同时被控元件内的残留流体从 B 口经 R 口排出。

在断电阶段，电磁线圈失去电压，磁场消失，复位弹簧的弹力推动铁芯与阀芯回到初始位置，此时阀芯切换至另一工作状态，通路连接关系随之改变。以常断型两位三通电磁阀为例，断电时阀芯复位，使 P 口与 B 口导通，A 口与 R 口导通，流体从 P 口进入后经 B 口输出，A 口则通过 R 口排气。部分型号的两位三通电磁阀还可通过改变线圈的接线方式或增加辅助结构，实现不同的复位方式，如自复位、机械复位等，以适应不同的应用场景需求。

此外，两位三通电磁阀的工作性能还与控制信号的特性密切相关。控制信号的电压稳定性、脉冲宽度、频率等参数，会直接影响线圈的磁力大小与阀芯的响应速度。例如，稳定的电压可确保线圈产生恒定的磁力，避免阀芯因磁力波动出现卡滞或误动作；而合适的脉冲信号则能实现阀芯的快速切换，满足高频次操作的场景需求。

二、两位三通电磁阀的核心结构组成

两位三通电磁阀的结构设计直接决定其工作性能与可靠性，主要由电磁驱动模块、阀芯组件、阀体、复位装置及密封组件五大核心部分组成，各部分协同工作，实现流体通路的精准控制与密封。

（一）电磁驱动模块

电磁驱动模块是两位三通电磁阀的动力来源，主要由电磁线圈、铁芯、磁轭组成。电磁线圈采用漆包铜线绕制而成，绕制方式与匝数根据阀门的额定电压、磁力需求确定，其作用是在通电时产生磁场。铁芯通常采用软磁材料制成，具有高磁导率、低矫顽力的特性，能够在磁场作用下快速被磁化，产生轴向移动；磁轭则由导磁材料制成，形成闭合的磁路，减少磁场泄漏，增强线圈产生的磁力，提高电磁驱动效率。

为确保电磁驱动模块的稳定运行，线圈外部通常包裹绝缘材料，防止线圈短路或漏电；同时，模块内部还会设置过热保护装置，当线圈因长时间通电或过载导致温度过高时，保护装置会切断电路，避免线圈烧毁，延长阀门的使用寿命。

（二）阀芯组件

阀芯组件是两位三通电磁阀实现通路切换的关键部件，由阀芯、阀杆与密封件组成。阀芯采用耐磨、耐腐蚀的金属材料（如黄铜、不锈钢）或工程塑料（如聚四氟乙烯）制成，其外表面经过精密加工，确保与阀座之间的配合精度，实现可靠密封。阀芯的结构形状根据阀门的流通特性设计，常见的有柱塞式、滑柱式两种，柱塞式阀芯适用于小流量、高压差的场景，滑柱式阀芯则更适合大流量、低压差的应用需求。

阀杆连接阀芯与铁芯，起到传递动力的作用，其直线度与表面粗糙度需严格控制，避免因变形或磨损导致阀芯卡滞。密封件通常安装在阀芯的特定位置，采用丁腈橡胶、氟橡胶等弹性材料制成，用于防止流体在通路切换过程中出现泄漏，确保各接口之间的密封性。

（三）阀体

阀体是两位三通电磁阀的基础框架，用于容纳阀芯组件、开设流体接口，并为流体提供流动通道。阀体材料的选择需根据流通介质的特性（如腐蚀性、温度、压力）确定，常见的材料包括黄铜、不锈钢、铝合金等。黄铜阀体具有良好的加工性能与经济性，适用于水、空气等非腐蚀性介质；不锈钢阀体则具备优异的耐腐蚀性与耐高温性，可用于酸碱溶液、高温蒸汽等恶劣介质环境。

阀体上的三个接口（P 口、A 口、B 口）需根据安装需求设计为不同的连接方式，如螺纹连接、法兰连接、快插连接等，方便与管路系统对接。同时，阀体内部的流道设计需经过流体力学分析，优化流道形状与尺寸，减少流体阻力，降低压力损失，提高阀门的流通能力。

（四）复位装置

复位装置的作用是在电磁线圈断电后，推动阀芯回到初始工作位置，确保阀门能够稳定切换至另一工作状态。两位三通电磁阀中最常见的复位装置是复位弹簧，其安装在铁芯与阀体之间或阀芯内部，通过弹簧的预压缩量控制复位力的大小。复位弹簧的材料通常为弹簧钢，具有良好的弹性与疲劳强度，能够承受频繁的压缩与拉伸，确保长期使用后仍能保持稳定的复位性能。

部分特殊应用场景下，两位三通电磁阀会采用其他复位方式，如气压复位、液压复位等。例如，在高压流体系统中，气压复位方式可通过引入外部压缩空气，辅助推动阀芯复位，减少复位弹簧的受力负荷，提高阀门的可靠性。

（五）密封组件

密封组件是保障两位三通电磁阀无泄漏运行的关键，除阀芯上的密封件外，还包括接口密封、动静密封等部分。接口密封位于阀体接口与管路的连接处，通常采用 O 型圈、垫片等密封元件，防止流体从接口处泄漏；动静密封则用于密封阀芯与阀体之间的间隙，以及阀杆与阀体的配合部位，避免流体在阀芯运动过程中出现内漏或外漏。

密封组件的材料选择需综合考虑介质兼容性、工作温度、工作压力等因素。例如，丁腈橡胶密封件适用于常温下的油类、水介质；氟橡胶密封件则可耐受高温、强腐蚀性介质；而聚四氟乙烯密封件则具备优异的耐化学性与低摩擦系数，适用于高洁净度、低摩擦的场景。

三、两位三通电磁阀的典型应用场景

两位三通电磁阀凭借灵活的通路切换能力与可靠的控制性能，在多个领域展现出广泛的应用价值，成为流体自动化控制中不可或缺的关键元件。

（一）工业自动化控制领域

在工业自动化生产线中，两位三通电磁阀常用于气动或液压控制系统，实现对执行元件（如气缸、液压缸）的动作控制。例如，在机械加工设备中，通过两位三通电磁阀控制气缸的伸缩运动，带动夹具夹紧或松开工件；当电磁阀线圈通电时，气缸伸出，夹具夹紧工件进行加工；加工完成后，线圈断电，气缸复位，夹具松开，实现工件的自动装卸。此外，在输送系统中，两位三通电磁阀还可控制气动阀门的开关，调节物料的输送方向与流量，确保生产线的连续稳定运行。

（二）医疗器械领域

医疗器械对元件的精度、可靠性与安全性要求极高，两位三通电磁阀凭借精准的控制性能与卫生级设计，在医疗器械领域得到广泛应用。在呼吸机设备中，两位三通电磁阀用于控制氧气与空气的混合比例，通过切换不同的通路，调节氧气的输出量，满足患者呼吸过程中的氧气需求；同时，电磁阀的快速响应能力可确保氧气供应的实时调整，保障患者呼吸安全。在输液泵设备中，两位三通电磁阀则用于控制药液的输送与停止，通过精准的通路切换，避免药液回流或泄漏，确保输液剂量的准确性。

（三） HVAC（ heating, ventilation and air conditioning）系统

在暖通空调系统中，两位三通电磁阀用于控制制冷剂、热水或冷水的流动路径，实现温度调节与系统节能。例如，在中央空调系统中，两位三通电磁阀安装在风机盘管的进水管道上，当室内温度达到设定值时，控制系统发出信号，使电磁阀线圈断电，阀芯复位，切断进水通路，风机盘管停止制热或制冷；当室内温度偏离设定值时，线圈通电，阀芯动作，导通进水通路，系统恢复运行。通过这种方式，两位三通电磁阀可实现对各房间温度的独立控制，提高空调系统的能源利用效率。

（四）汽车工业领域

汽车工业中，两位三通电磁阀广泛应用于发动机控制系统、变速箱控制系统、制动系统等多个子系统。在发动机燃油喷射系统中，两位三通电磁阀用于控制燃油的喷射时机与喷射量，通过精确的通路切换，确保燃油与空气的最佳混合比例，提高发动机的燃烧效率，降低尾气排放；在自动变速箱系统中，两位三通电磁阀控制液压油的流动方向，实现变速箱挡位的切换，确保换挡过程平稳、顺畅；在制动系统中，部分车型采用两位三通电磁阀组成 ABS（防抱死制动系统），通过快速切换制动液的通路，防止车轮抱死，提高车辆制动时的稳定性与安全性。

四、两位三通电磁阀的选型要点

选择合适的两位三通电磁阀需结合实际应用场景的需求，综合考虑介质特性、工作参数、结构类型、安装方式等关键因素，确保阀门能够稳定运行，满足系统控制要求，同时避免因选型不当导致设备故障或成本浪费。

（一）介质特性适配

介质特性是两位三通电磁阀选型的首要考虑因素，需重点关注介质的类型、腐蚀性、粘度、温度、清洁度等参数。对于水、空气、油类等非腐蚀性介质，可选择黄铜阀体、丁腈橡胶密封件的电磁阀；对于酸碱溶液、强氧化剂等腐蚀性介质，需选用不锈钢阀体、氟橡胶或聚四氟乙烯密封件的耐腐蚀型电磁阀，防止阀体与密封件被腐蚀损坏；对于高粘度介质（如润滑油、糖浆），应选择大流通孔径、滑柱式阀芯的电磁阀，减少介质流动阻力，避免阀芯卡滞；对于高温介质（如蒸汽、热油），需选择耐高温的阀体材料（如耐高温不锈钢）与密封材料（如氟橡胶），同时确保电磁线圈具备耐高温性能，防止线圈过热烧毁；对于高洁净度介质（如医药、食品行业的流体），则需选择卫生级阀体，阀体内部经过抛光处理，密封件符合食品级或医药级标准，避免介质被污染。

（二）工作参数匹配

工作参数包括工作压力、工作温度、额定电压、响应时间等，需与电磁阀的额定参数相匹配。工作压力方面，需确保电磁阀的额定工作压力大于系统的最大工作压力，同时考虑压力波动范围，避免因压力过高导致阀体破裂或密封失效；工作温度方面，需根据介质温度选择对应的电磁阀，确保阀体、密封件、线圈在该温度范围内能够正常工作，不发生变形、老化或性能衰减；额定电压方面，需根据控制系统的供电电压选择合适的电磁阀，常见的额定电压包括 DC 12V、DC 24V、AC 220V 等，电压偏差过大会影响线圈的磁力与阀芯的响应速度，甚至导致线圈烧毁；响应时间方面，对于需要快速切换的场景（如高频次控制、紧急切断），应选择响应时间短的电磁阀，通常要求响应时间在几十毫秒以内，以满足系统的实时控制需求。

（三）结构类型选择

两位三通电磁阀的结构类型需根据系统的控制需求与安装空间确定，常见的结构类型包括直动式、先导式、分步直动式等。直动式两位三通电磁阀依靠线圈直接驱动阀芯运动，结构简单、响应迅速，适用于低压、小流量的场景；先导式两位三通电磁阀则通过先导阀控制主阀芯的运动，能够实现大流量、高压差的控制，适用于高压、大流量的系统；分步直动式两位三通电磁阀结合了直动式与先导式的优点，既具备直动式的快速响应能力，又能适应较高的工作压力与流量，适用于压力范围较广、流量需求多变的场景。此外，还需根据阀芯的初始位置选择常通型或常断型电磁阀，常通型电磁阀在断电时 P 口与 A 口导通，通电时切换通路；常断型电磁阀则在断电时 P 口与 A 口截止，通电时导通，需根据系统的安全要求与控制逻辑选择。

（四）安装方式与接口规格

安装方式与接口规格需结合现场的安装空间、管路布局与连接需求确定。两位三通电磁阀的安装方式包括水平安装、垂直安装、任意角度安装等，部分型号的电磁阀对安装角度有严格要求，如垂直安装的电磁阀若水平安装，可能导致阀芯运动不畅或复位失效，需严格按照产品说明书的要求进行安装；接口规格方面，需根据管路的直径与连接方式选择对应的接口类型，如螺纹接口（G 螺纹、NPT 螺纹）、法兰接口、快插接口等，确保接口尺寸与管路匹配，避免因接口不兼容导致泄漏或安装困难。同时，还需考虑电磁阀的安装方向，确保流体按照阀体上标注的流向流动，避免反向安装影响阀门的工作性能。

五、两位三通电磁阀的技术发展趋势

随着自动化技术、材料科学与制造工艺的不断进步，两位三通电磁阀也在持续迭代升级，呈现出高性能化、智能化、小型化、绿色化的发展趋势，以适应日益复杂的应用场景与更高的行业标准。

（一）高性能化发展

高性能化是两位三通电磁阀的核心发展方向，主要体现在提高响应速度、增强密封性能、延长使用寿命三个方面。在响应速度方面，通过优化电磁线圈的绕制工艺、采用高磁导率的铁芯材料、减小阀芯的运动阻力，可将电磁阀的响应时间缩短至 10 毫秒以内，满足高频次控制与快速切换的需求；在密封性能方面，开发新型密封材料（如纳米涂层密封件、金属密封件），优化阀芯与阀座的配合精度，采用多道密封结构，可有效降低泄漏率，部分高端产品的泄漏率已达到 10⁻⁹ Pa・m³/s 以下，满足高洁净度、高密封性的应用场景；在使用寿命方面，通过采用耐磨、耐腐蚀的阀体材料，改进阀芯的运动结构，减少部件之间的摩擦损耗，同时优化线圈的散热设计，可将电磁阀的使用寿命延长至 1000 万次以上，大幅降低设备的维护成本与更换频率。

（二）智能化技术融合

智能化技术的融入使两位三通电磁阀具备状态监测、故障诊断、远程控制等功能，提升了系统的可靠性与可维护性。部分智能化两位三通电磁阀内置传感器（如压力传感器、温度传感器、位置传感器），可实时采集阀门的工作压力、介质温度、阀芯位置等参数，并通过通信接口（如 RS485、CAN、EtherNet）将数据上传至控制系统，实现对阀门运行状态的实时监控；当传感器检测到参数异常（如压力过高、温度超标、阀芯卡滞）时，电磁阀可自动发出故障报警信号，甚至执行紧急切断动作，防止故障扩大；此外，通过远程控制功能，操作人员可在控制室对电磁阀的工作状态进行调整，实现远程开关、参数设置，减少现场操作的工作量，提高系统的自动化管理水平。

（三）小型化与集成化设计

小型化与集成化设计能够节省安装空间，简化管路系统，降低设备的整体成本，适用于紧凑型设备与复杂的控制系统。在小型化方面，通过采用微型电磁线圈、优化阀体结构、使用高强度的轻质材料（如航空铝合金、工程塑料），可将电磁阀的体积缩小 30% 以上，部分微型两位三通电磁阀的尺寸仅为传统产品的一半，适用于医疗器械、电子设备等对安装空间要求严格的场景；在集成化方面，将多个两位三通电磁阀与 manifolds（集成块）、传感器、控制器组合，形成模块化的流体控制单元，可实现多路流体的集中控制，减少管路连接数量，降低泄漏风险，同时提高系统的装配效率与维护便利性，例如在自动化生产线中，集成化的流体控制单元可替代多个独立的电磁阀与管路，大幅简化系统布局。

（四）绿色化与节能化改进

绿色化与节能化符合全球环保与能源节约的发展趋势，也是两位三通电磁阀的重要发展方向。在节能化方面，开发低功耗电磁线圈，采用 PWM（脉冲宽度调制）控制技术，在保证阀芯稳定工作的前提下，降低线圈的工作电流，部分节能型电磁阀的功耗可降低至传统产品的 50% 以下；同时，采用自保持型结构（如永磁式电磁阀），线圈仅在阀芯切换时通电，切换完成后无需通电即可保持阀芯位置，进一步减少能源消耗。在绿色化方面，使用环保型材料（如无铅黄铜、可降解密封材料），避免有害物质（如铅、镉、六价铬）对环境造成污染；优化制造工艺，减少生产过程中的废弃物与能源消耗；此外，通过提高电磁阀的工作效率，降低流体系统的能耗，间接实现节能减排的目标。
