逻辑分析仪的组成与应用场景

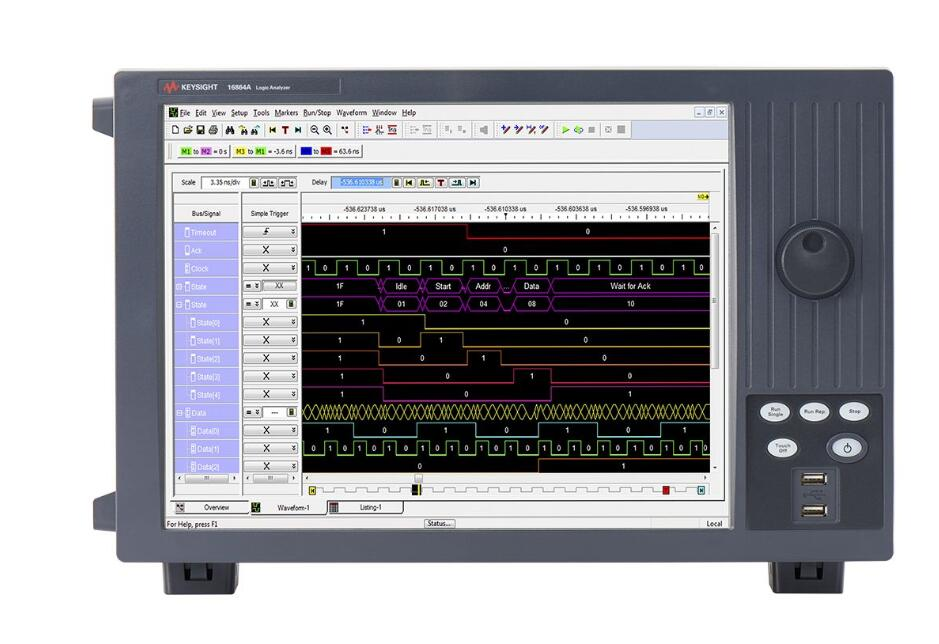

逻辑分析仪是一种专门用于观测和分析数字电路中多通道逻辑信号的测试仪器，其核心功能是实时采集多个数字信号通道的数据，并通过存储、处理与显示，让工程师直观了解信号的时序关系、电平状态及数据传输规律。与示波器侧重单通道或双通道模拟信号波形观测不同，逻辑分析仪具备多通道并行采集能力，通常可支持 8 路至数百路通道，能够同步捕捉整个数字系统中各模块间的信号交互过程。

逻辑分析仪的工作流程主要分为三个核心阶段：信号采集、数据存储与数据解析。在信号采集阶段，仪器通过探头连接被测电路的信号节点，将外部的模拟电平信号转换为标准逻辑电平（通常为 0 和 1），同时根据设定的采样时钟频率对信号进行离散化采样。采样时钟可选择内部时钟或外部时钟，内部时钟适用于对信号频率已知的场景，外部时钟则能确保采样与被测系统的时钟同步，提高时序分析的准确性。

数据存储阶段会将采集到的离散化数据存入高速缓存中，缓存容量的大小直接决定了仪器可连续采集信号的时长。数据解析阶段则通过内置的分析算法，将缓存中的原始数据转换为波形图、状态表、时序图等直观的显示形式，并可对数据进行触发、过滤与搜索，帮助工程师快速定位到感兴趣的信号片段。

逻辑分析仪的核心架构组成

逻辑分析仪的架构设计直接影响其性能指标，主要由信号输入模块、采样模块、存储模块、触发模块、数据处理模块及显示控制模块六大核心部分组成，各模块协同工作，实现对数字信号的完整采集与分析。

（一）信号输入模块

信号输入模块是逻辑分析仪与被测电路连接的桥梁，主要由探头和信号调理电路两部分构成。探头作为直接接触被测节点的部件，需具备低寄生电容、低插入阻抗的特性，以避免对被测信号产生干扰。常见的探头类型包括被动探头和主动探头，被动探头结构简单、成本较低，适用于低频信号测量；主动探头则通过内置放大器提升信号增益，可支持更高频率的信号采集，适用于高频数字系统测试。

信号调理电路的作用是对探头传入的信号进行预处理，包括信号滤波、电平转换与阻抗匹配。滤波电路可去除信号中的高频噪声，确保信号纯净度；电平转换电路则将不同幅值的被测信号转换为逻辑分析仪内部可识别的标准电平（如 3.3V、5V）；阻抗匹配电路则通过调整输入阻抗，减少信号在传输过程中的反射，保证信号完整性。

（二）采样模块

采样模块是逻辑分析仪实现信号离散化的关键，核心部件为高速比较器和采样时钟发生器。高速比较器将输入的模拟信号与预设的阈值电平进行比较，将其转换为 “0” 或 “1” 的数字信号；采样时钟发生器则产生稳定的时钟信号，控制比较器的采样时刻，采样时钟的频率决定了仪器的采样率，通常采样率需达到被测信号最高频率的 5 倍以上，才能满足奈奎斯特采样定理，确保信号波形不失真。

部分高端逻辑分析仪还具备可变采样率功能，工程师可根据被测信号的频率特性，灵活调整采样率：在观测高频信号时选择高采样率，保证信号细节捕捉；在观测低速信号或需要长时间采集时选择低采样率，节省缓存空间。

（三）存储模块

存储模块用于存放采样后的数字数据，其性能指标主要包括存储深度和存储速度。存储深度即缓存容量，通常以 “通道数 × 存储点数” 来表示，例如 “16 通道 ×1M 点” 意味着每路通道可存储 100 万个采样点。存储深度越大，仪器可连续采集信号的时间越长，越有利于捕捉到偶发性的信号异常。

存储速度则决定了数据写入缓存的速率，需与采样率相匹配，避免因存储速度不足导致数据丢失。高端逻辑分析仪通常采用高速 SRAM（静态随机存取存储器）作为缓存，其读写速度快、存取延迟低，能够满足高采样率下的数据存储需求；部分入门级仪器则采用 DRAM（动态随机存取存储器），在成本与性能之间取得平衡。

（四）触发模块

触发模块是逻辑分析仪实现 “精准捕捉目标信号” 的核心，其作用是设定触发条件，当被测信号满足条件时，仪器开始或停止采集数据，帮助工程师从大量信号中快速定位到关键片段。触发条件的设置具备高度灵活性，常见的触发类型包括边沿触发、电平触发、状态触发、时序触发及协议触发。

边沿触发是最基础的触发方式，当信号出现上升沿、下降沿或双边沿时触发；电平触发则在信号保持高电平或低电平达到设定时长时触发；状态触发需同时满足多路通道的特定逻辑状态组合（如 “通道 1=1、通道 2=0、通道 3=1”）时才触发；时序触发则针对信号的时序关系设定条件，如两个信号之间的延迟时间超过阈值；协议触发则是针对特定数字协议（如 I2C、SPI、UART）的帧结构、数据内容设定触发条件，适用于协议一致性测试。

（五）数据处理与显示控制模块

数据处理模块承担着数据解析与分析的任务，通过内置的微处理器或 FPGA（现场可编程门阵列），对存储模块中的原始数据进行运算处理，包括波形重建、数据解码、时序分析等。例如，在协议分析场景中，数据处理模块可将原始的高低电平信号解码为符合协议规范的命令、地址与数据，直观显示在界面上；在时序分析场景中，可计算信号的上升时间、下降时间、占空比、周期等参数，并自动标注时序违规处。

显示控制模块则将处理后的结果以可视化形式呈现，常见的显示方式包括波形图、状态表、时序图、协议解码视图等。工程师可通过界面操作调整显示比例、添加标注、切换通道视图，还可将分析结果导出为报告文档，便于后续数据归档与团队协作。

逻辑分析仪的典型应用场景

逻辑分析仪凭借多通道同步采集与灵活的触发分析能力，在电子研发、生产测试、故障排查等领域均有广泛应用，尤其适用于复杂数字系统的信号分析需求。

（一）嵌入式系统开发调试

在嵌入式系统开发中，CPU、存储器、外设（如串口、SPI 接口、USB 接口）之间的信号交互复杂，逻辑分析仪可同步采集多通道信号，帮助工程师验证硬件时序是否符合设计规范，排查软件驱动与硬件交互的异常问题。例如，在调试 SPI 接口通信时，工程师可通过逻辑分析仪同时采集 SCLK（时钟）、MOSI（主发从收）、MISO（主收从发）、CS（片选）四路信号，观察时钟与数据的同步关系，检查是否存在数据错位、片选信号时序违规等问题；若通信失败，还可通过协议触发功能，捕捉到错误数据帧，快速定位是硬件接线错误还是软件协议实现问题。

（二）数字集成电路测试

在数字集成电路（如 FPGA、CPLD、ASIC）的设计与测试中，逻辑分析仪可用于验证芯片的功能正确性与时序性能。在芯片功能验证阶段，工程师通过向芯片输入特定的测试向量，利用逻辑分析仪采集芯片的输出信号，对比实际输出与预期输出是否一致，判断芯片功能是否达标；在时序性能测试阶段，可通过调整采样率与触发条件，捕捉芯片在不同工作频率下的信号时序，测量信号的建立时间与保持时间，验证芯片是否满足时序约束要求，避免因时序违规导致芯片工作不稳定。

（三）消费电子故障排查

在消费电子产品（如智能手机、平板电脑、智能家电）的生产与维修环节，逻辑分析仪可用于排查因数字信号异常导致的故障。例如，某智能手机出现屏幕触控失灵问题，维修人员可通过逻辑分析仪采集触控芯片与主板之间的 I2C 通信信号，观察是否存在通信中断、数据传输错误等情况；若发现 I2C 总线的 SDA（数据线）信号存在异常电平跳变，可进一步排查是触控芯片故障、主板线路虚焊还是供电电压不稳定导致的问题，提高故障排查效率。

（四）工业控制领域信号分析

在工业控制系统中，PLC（可编程逻辑控制器）、传感器、执行器之间通过数字总线（如 Modbus、CAN 总线、EtherCAT）进行数据传输，逻辑分析仪可用于监测总线通信状态，保障系统稳定运行。例如，在工厂自动化生产线中，若某台设备频繁出现动作延迟，工程师可使用逻辑分析仪采集 PLC 与执行器之间的 CAN 总线信号，分析总线数据的传输速率、帧丢失率、错误帧数量，判断是否存在总线负载过高、信号干扰等问题，并针对性地优化总线参数或加强电磁屏蔽措施。

逻辑分析仪的选型要点

选择合适的逻辑分析仪需结合实际应用需求，综合考虑通道数量、采样率、存储深度、触发功能、协议支持、接口类型等关键指标，避免盲目追求高性能导致成本浪费，或因性能不足无法满足测试需求。

（一）通道数量

通道数量需根据被测系统的信号路数确定，若仅需测试简单的数字电路（如 8 位单片机系统），选择 8 路或 16 路通道的逻辑分析仪即可；若测试复杂系统（如多核心 CPU、多接口外设的嵌入式系统），则需选择 32 路、64 路甚至更多通道的仪器，确保能同步采集所有关键信号。此外，部分逻辑分析仪支持通道扩展功能，可通过外接扩展模块增加通道数量，具备更高的灵活性。

（二）采样率与带宽

采样率决定了仪器可捕捉的最高信号频率，通常需满足 “采样率≥5× 被测信号最高频率” 的要求，例如测试 100MHz 的数字信号，需选择采样率不低于 500MHz 的逻辑分析仪；若需观测信号的边沿细节（如上升时间、下降时间），则需进一步提高采样率。带宽则是指逻辑分析仪能够准确测量的信号频率范围，与采样率相关但不完全等同，选型时需确保仪器带宽覆盖被测信号的最高频率。

（三）存储深度

存储深度与可连续采集信号的时长直接相关，计算公式为 “采集时长 = 存储深度 / 采样率”。在测试低速信号或需要长时间监测偶发故障时，需选择大存储深度的仪器，例如测试 1MHz 的信号，若需连续采集 1 秒，存储深度需达到 1M 点；若测试高频信号，存储深度可适当降低，但需确保能捕捉到完整的信号周期或数据帧。

（四）触发与协议支持能力

触发功能的丰富性直接影响信号定位效率，除基础的边沿触发、电平触发外，建议优先选择支持状态触发、时序触发、协议触发的仪器，尤其在进行协议测试时（如 I2C、SPI、UART、CAN、Ethernet），具备协议触发与解码功能的逻辑分析仪可大幅简化测试流程，直接显示协议帧的地址、数据、校验位等信息，无需人工解析原始波形。

（五）接口与软件兼容性

逻辑分析仪的接口类型需与计算机或测试系统匹配，常见的接口包括 USB、Ethernet、PCIe 等，USB 接口连接便捷，适用于桌面级测试；Ethernet 接口支持远程控制，适用于工业现场或多设备协同测试；PCIe 接口传输速度快，适用于高采样率、大数据量的测试场景。同时，需关注仪器配套软件的兼容性与易用性，优质的软件应具备波形编辑、数据导出、自动报告生成等功能，且支持 Windows、Linux 等主流操作系统。

逻辑分析仪作为数字系统调试与分析的核心工具，凭借多通道同步采集、灵活触发控制、精准数据解析的能力，在嵌入式开发、集成电路测试、消费电子维修、工业控制等领域发挥着不可替代的作用。在选择逻辑分析仪时，需结合被测系统的信号特征与测试需求，综合考量通道数量、采样率、存储深度、触发功能等指标，选择性价比最优的产品。随着数字技术的不断进步，逻辑分析仪将朝着高采样率、大存储、集成化、智能化的方向持续发展，为复杂数字系统的研发与测试提供更强大的技术支撑，助力电子行业创新升级。
