电压比较器原理应用以及注意事项

电压比较器作为模拟电子技术中的关键器件，承担着信号电平判断与转换的重要功能。它能够将两个输入电压信号进行比较，并根据比较结果输出高电平或低电平信号，为后续数字电路或控制系统提供明确的逻辑判断依据。在工业控制、消费电子、汽车电子等众多领域，电压比较器都发挥着不可替代的作用，是连接模拟信号与数字信号的重要桥梁。

电压比较器的核心工作原理

电压比较器的基本结构通常包含差分输入级、放大级和输出级三部分。差分输入级负责接收两个待比较的电压信号，即同相输入端（+）的电压 V + 和反相输入端（-）的电压 V-；放大级通过高增益电路将两个输入电压的差值进行放大；输出级则根据放大后的信号极性，输出与供电电压匹配的高电平或低电平信号。

当同相输入端电压 V + 大于反相输入端电压 V – 时，放大级输出正向饱和信号，经过输出级处理后，比较器输出高电平；反之，当 V + 小于 V – 时，放大级输出反向饱和信号，输出级随之输出低电平。理想状态下，电压比较器的开环增益无穷大，输入失调电压为零，响应速度无限快，只需两个输入电压存在微小差值，就能实现输出电平的快速切换。

实际应用中的电压比较器虽无法达到理想参数，但通过优化电路设计和采用高性能芯片，能够最大限度接近理想特性。例如，许多集成电压比较器会内置输入保护电路和输出驱动电路，既提高了器件的可靠性，又扩大了其应用范围。

电压比较器的关键性能参数

要正确选择和使用电压比较器，必须深入理解其关键性能参数，这些参数直接决定了比较器在特定电路中的工作效果。以下是几种最常用的关键参数：

1. 输入失调电压（Vos）

输入失调电压是指在输出端处于理想平衡状态时，需要在输入端施加的直流补偿电压。由于制造工艺的差异，比较器内部的差分放大电路无法做到完全对称，因此会产生输入失调电压。Vos 的存在会导致比较器的实际阈值电压与理论计算值出现偏差，在高精度检测电路中，这种偏差可能会影响检测结果的准确性。通常情况下，高精度电压比较器的 Vos 可以控制在几微伏到几十微伏之间。

2. 开环增益（Aol）

开环增益是指比较器在没有外部反馈的情况下，输出电压与输入电压差值的比值。高开环增益意味着比较器对输入电压差值的放大能力更强，能够更灵敏地检测出输入电压的微小变化，从而实现更快的输出电平切换。不同类型的电压比较器开环增益差异较大，例如通用型比较器的 Aol 可能在 10^4 到 10^5 之间，而高精度比较器的 Aol 可达到 10^6 以上。

3. 响应时间（tr）

响应时间是指从输入电压差值达到规定值开始，到输出电压完成从一个电平到另一个电平切换所需的时间。在高速信号处理电路中，响应时间是至关重要的参数，直接影响电路的工作速度。响应时间越短，比较器能够处理的信号频率越高。例如，高速电压比较器的响应时间可低至几纳秒，适用于高频信号的检测与转换；而通用型比较器的响应时间通常在几十纳秒到几百纳秒之间，更适合中低速场合的应用。

4. 输入偏置电流（Ib）

输入偏置电流是指流入比较器同相输入端和反相输入端的直流电流。由于比较器内部晶体管的工作特性，输入偏置电流不可避免地存在。Ib 过大会导致输入回路产生额外的电压降，影响输入信号的准确性，尤其在输入电阻较高的电路中，这种影响更为明显。为减少输入偏置电流的影响，许多电压比较器会采用场效应管作为输入级，将 Ib 控制在纳安级甚至皮安级。

电压比较器的典型应用场景

凭借其信号判断与转换功能，电压比较器在各类电子系统中有着广泛的应用，以下介绍几种典型的应用场景：

1. 过压 / 欠压保护电路

在电源系统中，为防止负载因电压过高或过低而损坏，常采用电压比较器构成过压 / 欠压保护电路。电路工作时，将电源输出电压经过分压后接入比较器的一个输入端，另一个输入端接入基准电压。当电源输出电压超过规定上限时，分压后的电压大于基准电压，比较器输出高电平，触发保护电路动作，切断电源与负载的连接；当电源输出电压低于规定下限时，分压后的电压小于基准电压，比较器输出低电平，同样触发保护电路，实现对负载的保护。

例如，在汽车电子系统中，车载电源的电压会因发动机工作状态的变化而波动，通过电压比较器构成的保护电路，可确保车载电器在电压异常时不被损坏，保障汽车电子系统的稳定运行。

2. 信号波形整形电路

在数字通信和数据采集系统中，输入信号可能因传输过程中的干扰而产生失真，导致波形边缘变得平缓或出现噪声。此时，可利用电压比较器将失真的模拟信号整形为标准的数字脉冲信号。具体实现方式是将失真的信号接入比较器的一个输入端，另一个输入端接入合适的阈值电压。当输入信号高于阈值电压时，比较器输出高电平；当输入信号低于阈值电压时，输出低电平，从而将不规则的信号波形转换为矩形波，满足数字电路对输入信号的要求。

例如，在红外遥控接收电路中，接收头输出的信号通常带有噪声且波形不规则，经过电压比较器整形后，可得到清晰的数字控制信号，确保遥控指令的准确传输。

3. 电平检测电路

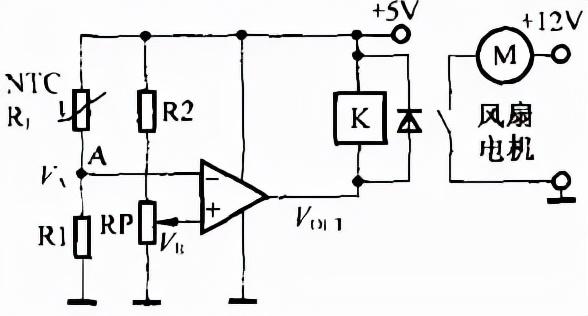

电平检测电路是电压比较器最基础的应用之一，主要用于检测输入信号是否达到预设的电平值。在工业控制领域，常通过电平检测电路监控各类传感器的输出信号，判断被控对象的工作状态。例如，在温度控制系统中，温度传感器将温度信号转换为电压信号，该电压信号与基准电压分别接入电压比较器的两个输入端。当温度升高，传感器输出电压大于基准电压时，比较器输出高电平，控制冷却设备启动；当温度降低，传感器输出电压小于基准电压时，比较器输出低电平，控制加热设备启动，从而实现温度的自动控制。

4. 振荡器电路

电压比较器还可与 RC 充放电电路配合，构成多谐振荡器，产生连续的矩形波信号。在这种电路中，RC 电路通过充放电不断改变比较器同相输入端的电压，当该电压高于反相输入端的阈值电压时，比较器输出翻转，同时改变 RC 电路的充放电方向；当 RC 电路放电使同相输入端电压低于阈值电压时，比较器输出再次翻转，如此循环往复，产生稳定的振荡信号。这种振荡器电路结构简单、成本低廉，广泛应用于时钟信号产生、脉冲信号源等场合。

电压比较器的选型与使用注意事项

1. 选型要点

在选择电压比较器时，需根据具体应用场景的需求，综合考虑以下因素：

• 精度要求：若应用场景对检测精度要求较高，如高精度电压测量、精密温度控制等，应选择输入失调电压小、开环增益高的高精度电压比较器；若对精度要求较低，如普通电平检测、简单波形整形等，可选择通用型比较器，以降低成本。
• 速度要求：对于高速信号处理场合，如高频通信、高速数据采集等，需选择响应时间短的高速电压比较器；对于中低速应用场合，如普通电源保护、低频振荡器等，通用型比较器即可满足需求。
• 供电电压：根据电路的供电系统选择合适供电电压范围的比较器。部分比较器支持单电源供电，适用于便携式电子设备等单电源系统；部分比较器支持双电源供电，适用于对输出正负电平有要求的电路。
• 输出驱动能力：若比较器输出需直接驱动负载，如继电器、LED 等，应选择输出驱动能力强的比较器，或在输出端增加驱动电路，确保负载正常工作。

2. 使用注意事项

在实际使用电压比较器时，还需注意以下问题，以确保电路稳定可靠工作：

• 输入信号保护：为防止输入信号过大损坏比较器，可在输入端串联限流电阻，并并联稳压二极管或双向瞬态抑制二极管，限制输入电压的范围。
• 电源滤波：电源噪声会对比较器的工作产生干扰，导致输出信号不稳定。因此，应在比较器的电源引脚附近并联高频滤波电容（如 0.1μF 陶瓷电容）和低频滤波电容（如 10μF 电解电容），滤除电源中的高频和低频噪声。
• 布线设计：在 PCB 设计中，应尽量缩短输入信号的布线长度，减少干扰信号的引入；将比较器的输入回路与输出回路分开布线，避免输出信号对输入信号产生干扰；对于高速比较器，还需注意阻抗匹配，防止信号反射导致波形失真。
• 反馈电阻的选择：在需要引入外部反馈的电路中，如滞回比较器，需合理选择反馈电阻的阻值。反馈电阻过大可能导致电路噪声增加，过小则可能增加功耗，应根据电路的具体要求进行权衡。
