D 触发器的原理与应用

D 触发器作为数字电路体系内关键的时序逻辑元件，其核心功能是实现数据的存储与同步传输，在各类数字系统中承担着信号锁存、状态保持及时序控制的重要角色。该元件的命名源于其核心输入端口 “Data”（数据端，简称 D 端），通过特定时钟信号（Clock，简称 CLK）的触发，可将 D 端输入的逻辑电平稳定存储，并从输出端（Q 端与\(\overline{Q}\)端）输出，且\(\overline{Q}\)端输出始终与 Q 端输出呈逻辑反相状态，这一特性使其成为构建复杂数字电路的基础单元。

D 触发器的基本结构与核心特性

典型的 D 触发器通常由逻辑门电路（如与非门、或非门）和反馈回路构成，根据时钟触发方式的差异，可分为边沿触发型（含上升沿触发与下降沿触发）和电平触发型两类，其中边沿触发型因抗干扰能力强、时序控制精准的优势，在工业控制、数字通信等领域应用更为广泛。从核心特性来看，D 触发器具备 “时钟触发”“数据保持” 和 “异步置位 / 复位” 三大关键功能：时钟触发特性确保只有在时钟信号满足特定跳变条件（如上升沿）时，D 端数据才会被传输至输出端；数据保持特性则保证在非触发时段内，无论 D 端输入如何变化，输出端状态始终保持稳定；而异步置位端（Set，简称 S 端）和复位端（Reset，简称 R 端）可不受时钟信号控制，直接将输出端置为高电平或低电平，为电路初始化和紧急状态控制提供便利。

在实际电路设计中，D 触发器的逻辑功能可通过真值表清晰呈现。以常用的上升沿触发 D 触发器为例，当异步置位端（S）为低电平、复位端（R）为高电平时，触发器处于置位状态，输出端（Q）恒为高电平；当 S 为高电平、R 为低电平时，触发器处于复位状态，Q 恒为低电平；当 S 和 R 均为高电平时，触发器的输出状态由时钟信号（CLK）和数据端（D）共同决定 —— 仅在 CLK 信号从低电平跳变为高电平的瞬间（上升沿），Q 端输出才会跟随 D 端输入变化，若 D 为高电平则 Q 变为高电平，若 D 为低电平则 Q 变为低电平；在 CLK 信号保持高电平、从高电平跳变为低电平（下降沿）或保持低电平的时段内，无论 D 端输入如何改变，Q 端输出始终保持前一次触发时的状态。这一严格的时序控制特性，使 D 触发器能够精准实现数据的同步锁存，有效避免了输入信号波动对输出稳定性的影响。

D 触发器的工作原理与信号传输过程

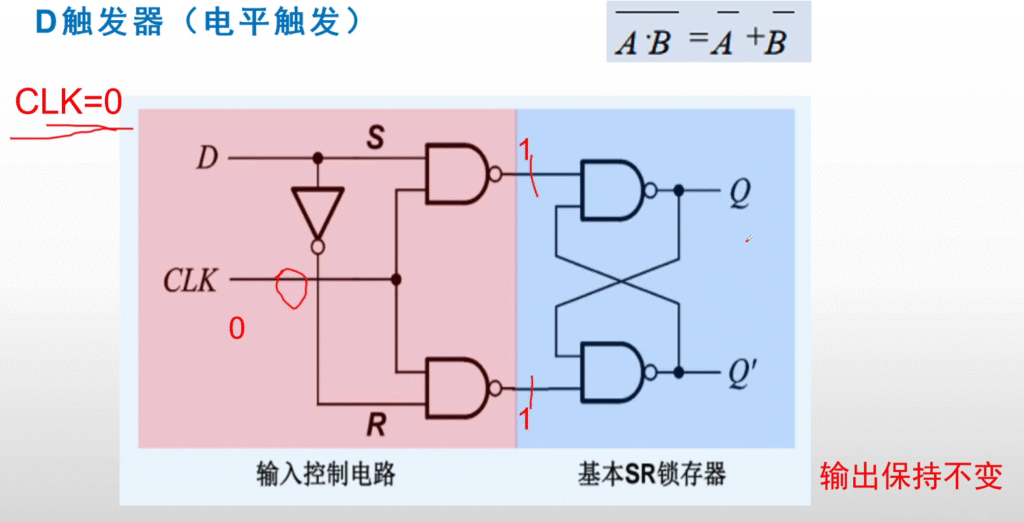

D 触发器的工作原理可通过内部电路结构的信号流向进行解析。以由两个或非门构成的基本 RS 触发器为核心，搭配传输门和反相器组成的上升沿触发 D 触发器为例，其内部电路可分为信号输入模块、时钟控制模块和输出反馈模块三部分。信号输入模块通过 D 端接收外部数据信号，并经反相器生成互补的\(\overline{D}\)信号；时钟控制模块由传输门构成，根据 CLK 信号的电平状态控制传输门的导通与截止 —— 当 CLK 为低电平时，输入侧传输门导通、反馈侧传输门截止，D 端和\(\overline{D}\)端信号分别传输至基本 RS 触发器的两个输入端，但此时基本 RS 触发器因反馈回路断开无法稳定锁存信号，处于 “准备状态”；当 CLK 跳变为高电平时，输入侧传输门截止、反馈侧传输门导通，基本 RS 触发器的反馈回路闭合，此时输入端的 D 信号已被传输至内部节点，基本 RS 触发器根据该信号完成状态锁存，并从 Q 端和\(\overline{Q}\)端输出稳定信号；在 CLK 保持高电平的过程中，由于输入侧传输门已截止，D 端信号变化无法影响内部节点状态，输出端保持锁存的信号不变。

从信号传输的时序关系来看，D 触发器对时钟信号和数据信号的时序要求较为严格，其中 “建立时间”（Setup Time，\(T_{su}\)）和 “保持时间”（Hold Time，\(T_{h}\)）是两个关键参数。建立时间指在 CLK 触发沿到来之前，D 端输入信号必须保持稳定的最小时间，若该时间不足，输入信号可能尚未稳定传输至内部节点，导致触发器锁存错误数据；保持时间指在 CLK 触发沿到来之后，D 端输入信号仍需保持稳定的最小时间，若该时间不足，输入信号的后续波动可能干扰内部锁存过程，同样引发输出错误。在实际电路设计中，必须根据所选用 D 触发器的器件手册，确保输入数据信号与时钟信号之间满足建立时间和保持时间的要求，必要时可通过增加时序缓冲电路、调整信号路径长度等方式优化时序关系，保障触发器稳定工作。

此外，D 触发器的输出延迟（Propagation Delay，\(T_{pd}\)）也是影响电路性能的重要参数，指从 CLK 触发沿到来至输出端（Q 端）信号稳定变化所需的时间。该参数直接决定了数字系统的最高工作频率 —— 在由多个 D 触发器构成的时序逻辑电路中，整个系统的最大时钟频率受限于延迟最大的 D 触发器，若时钟频率过高，前一个触发器的输出信号尚未稳定，后一个触发器已开始触发，将导致数据传输错误。因此，在高频数字系统（如微处理器、高速数据采集卡）设计中，需优先选用输出延迟小、时序参数优异的高速 D 触发器，并通过合理的电路布局减少信号传输延迟，确保系统在高频下稳定运行。

D 触发器的典型应用场景与实际使用注意事项

在数字电路领域，D 触发器的应用场景极为广泛，从简单的寄存器、移位寄存器到复杂的微处理器、FPGA（现场可编程门阵列）内部逻辑单元，均离不开 D 触发器的支撑。在数据存储领域，多个 D 触发器可串联构成寄存器，实现多比特数据的并行存储 —— 例如 8 位寄存器由 8 个 D 触发器组成，所有触发器共享同一时钟信号，在时钟触发沿到来时，8 路数据分别被锁存至对应的 D 触发器中，实现 8 位数据的同步存储；在数据移位领域，D 触发器可构成移位寄存器，将前一个触发器的 Q 端输出与后一个触发器的 D 端输入相连，在时钟信号的控制下，数据可实现左移、右移或循环移位，广泛应用于串行通信、数据串并转换等场景，如在 UART（通用异步收发传输器）中，移位寄存器可将并行数据转换为串行数据发送，或将接收的串行数据转换为并行数据供后续电路处理。

在脉冲信号产生与整形领域，D 触发器同样发挥着重要作用。通过将 D 触发器的\(\overline{Q}\)端与 D 端相连，可构成 T’ 触发器（翻转触发器）—— 当 CLK 触发沿到来时，Q 端输出会从当前状态翻转至相反状态（高电平变为低电平，低电平变为高电平）。若输入固定频率的时钟信号，T’ 触发器的输出信号频率将为输入时钟频率的 1/2，实现信号的二分频；将多个此类 T’ 触发器级联，可实现 4 分频、8 分频等更高倍数的分频功能，为数字系统提供不同频率的时钟信号。此外，利用 D 触发器的信号锁存特性，还可对不规则的脉冲信号进行整形 —— 将不规则脉冲信号作为 D 端输入，接入稳定的时钟信号，触发器仅在时钟触发沿锁存 D 端信号，输出端可得到与时钟信号同步、脉冲宽度固定的规整信号，有效消除输入信号中的毛刺和噪声干扰。

在实际使用 D 触发器时，除需关注时序参数外，还需注意电路连接的正确性和抗干扰设计。首先，异步置位端（S）和复位端（R）的连接需符合逻辑要求，多数 D 触发器的 S 端和 R 端为低电平有效（即输入低电平时触发置位或复位），若电路中无需使用这两个端口，应将其接至高电平（或通过上拉电阻接电源），避免因悬空导致的误触发；若需使用，需确保置位和复位信号的脉冲宽度满足器件要求，防止信号过窄导致触发器状态无法稳定切换。其次，时钟信号的质量对 D 触发器的工作稳定性至关重要，时钟信号中若存在毛刺、抖动或占空比异常等问题，可能导致触发器误触发，因此需在时钟信号路径中增加滤波电路、匹配电阻等，减少信号干扰；同时，应避免时钟信号过长的传输路径，防止信号延迟过大引发时序错乱。

最后，从电路功耗与可靠性角度考虑，在低功耗系统设计中，可选用具有休眠模式的 D 触发器，在无需工作时关闭时钟信号或使触发器进入低功耗状态，降低系统整体功耗；在高温、高噪声等恶劣环境下，应选用工业级或军用级 D 触发器，此类器件具有更宽的工作温度范围和更强的抗干扰能力，可保障电路在恶劣条件下长期稳定运行。通过合理选择器件、优化电路设计和严格控制时序参数，D 触发器能够充分发挥其时序逻辑控制优势，为各类数字系统的稳定运行提供坚实支撑。

综上所述，D 触发器凭借其精准的时序控制、稳定的数据存储能力和灵活的应用特性，成为数字电路体系中不可或缺的核心组件。无论是简单的数据锁存电路，还是复杂的高频数字系统，D 触发器均在其中承担着关键角色，其性能参数与应用设计直接影响整个数字系统的稳定性和可靠性。深入理解 D 触发器的结构、原理与特性，掌握其正确的应用方法和设计技巧，对于数字电路工程师开展电路设计、优化系统性能具有重要的实践意义，也是推动数字技术持续发展的基础保障。
