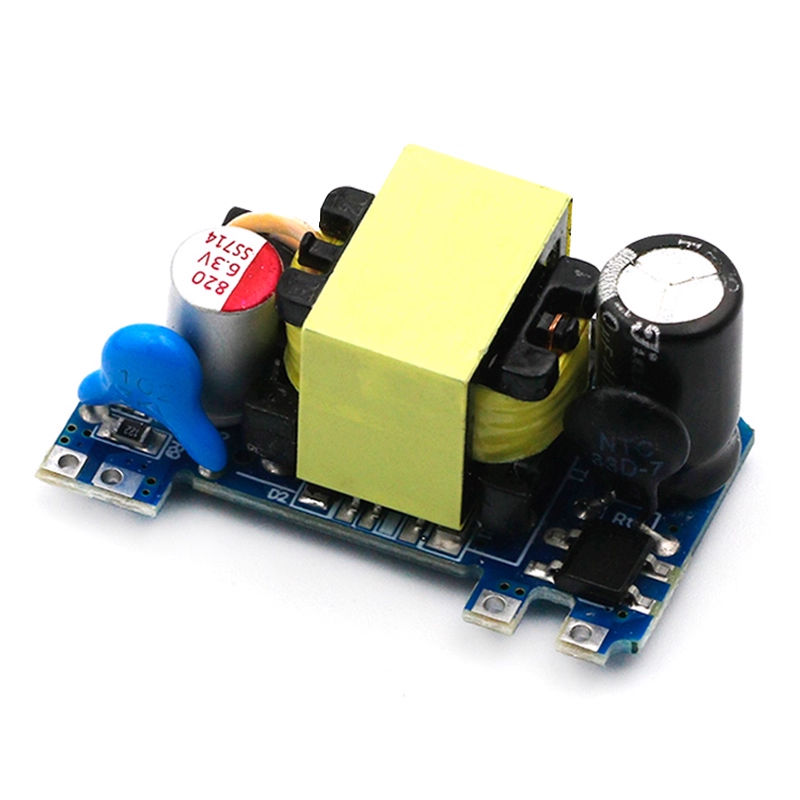

开关电源模块的原理及构造

电能传输与转换是现代电子系统稳定运行的基础。不同电子设备对供电电压、电流的需求存在差异，开关电源模块作为一种能将输入电能高效转换为特定输出形式的装置，在各类电子设备中占据关键地位。它凭借紧凑的结构和稳定的性能，为从微型电子器件到大型工业设备的众多产品提供可靠电力支持。理解其工作机制与特性，对电子系统设计和维护具有重要意义。

一、定义与基本概念

开关电源模块是通过半导体开关器件的高频导通与关断，实现电能形式转换的模块化电源装置。其核心功能是将一种或多种输入电压（如交流 220V、直流 48V 等）转换为电子设备所需的稳定输出电压（如直流 5V、12V 等），同时具备电压调节、过流保护等辅助功能。

与传统线性电源相比，开关电源模块采用高频开关技术，避免了线性调整管所产生的大量热能，因此在效率和体积方面具有显著优势。其模块化设计使其可以直接嵌入各类电子系统，无需复杂的外围电路设计，大幅简化了电源部分的开发流程。

二、工作原理深度剖析

开关电源模块的工作过程可分为能量转换、信号控制和反馈调节三个核心环节，通过高频开关动作实现高效电能转换。

输入的交流电首先经过整流电路转换为直流电，随后通过滤波电容去除纹波，得到平滑的直流电压。这一直流电压被送入高频变换电路，其中的功率开关管（如 MOSFET、IGBT 等）在控制信号的驱动下高速导通与关断，将直流电压转换为高频脉冲电压。高频脉冲电压通过高频变压器进行电压等级变换，既能实现输入与输出的电气隔离，又能根据匝数比调整电压幅值。

变换后的高频脉冲电压进入输出整流滤波电路，再次转换为直流电并滤除高频成分，最终输出稳定的直流电压。为确保输出电压的精度，模块内置反馈电路实时监测输出电压，将其与基准电压比较后产生误差信号。误差信号经放大后反馈至控制电路，调整开关管的导通时间（占空比），从而动态修正输出电压，实现稳压效果。

三、基本构造详解

开关电源模块由多个功能单元协同构成，各部分的设计直接影响模块的性能指标。

（一）输入电路

输入电路包括整流桥、EMI 滤波器和浪涌保护器件。整流桥将交流输入转换为脉动直流；EMI 滤波器由电感和电容组成，用于抑制模块产生的电磁干扰并阻挡外界干扰信号进入；浪涌保护器件（如压敏电阻）则在输入电压出现瞬时峰值时吸收能量，保护后续电路免受损坏。

（二）功率变换电路

功率变换电路是模块的核心，由功率开关管、高频变压器和续流二极管组成。功率开关管承担高频开关功能，其开关速度和导通损耗直接影响模块效率；高频变压器采用铁氧体磁芯，通过磁耦合实现能量传递与电压变换；续流二极管在开关管关断期间为电感负载提供续流路径，避免电压尖峰损坏器件。

（三）控制与驱动电路

控制电路通常以专用芯片（如 PWM 控制器）为核心，根据反馈信号生成占空比可调的脉冲信号。驱动电路将控制信号放大，为功率开关管提供足够的驱动电流，确保其快速、可靠地导通与关断。部分模块还集成了过流、过压、过热保护电路，在异常工况下自动切断输出，保护负载和模块本身。

（四）输出电路

输出电路包含整流二极管、滤波电容和电感。整流二极管将高频脉冲电压转换为直流；滤波电容和电感组成 LC 滤波网络，降低输出电压的纹波；部分高精度模块还会增加线性调整电路，进一步减小输出噪声。

四、基本分类

根据不同的分类标准，开关电源模块可划分为多种类型，适应不同的应用场景。

（一）按输入输出电气关系分类

可分为隔离式和非隔离式模块。隔离式模块通过高频变压器实现输入与输出的电气隔离，能有效抑制共模干扰，适用于医疗设备、工业控制等对安全隔离要求较高的场合；非隔离式模块无变压器隔离，结构更简单、成本更低，常用于消费电子等对隔离要求较低的设备。

（二）按输出电压调节方式分类

包括固定输出模块和可调输出模块。固定输出模块的输出电压在出厂时已设定，无法更改，适用于负载电压固定的场景；可调输出模块通过外接电位器或数字信号调整输出电压，灵活性更高，适合实验室测试或多电压需求的系统。

（三）按封装形式分类

有插针式、贴片式和导轨式等。插针式模块通过插针与电路板连接，便于安装和更换，广泛应用于工业控制板；贴片式模块体积小巧，适合表面贴装工艺，用于智能手机、平板电脑等小型电子设备；导轨式模块可直接安装在 DIN 导轨上，便于集中布线，常见于工业自动化控制系统。

五、性能特点全面解析

开关电源模块的性能特点使其在电子设备中得到广泛应用，主要优势体现在以下方面。

（一）高效率

由于功率开关管工作在高频开关状态（导通时压降小、关断时电流小），能量损耗远低于线性电源的调整管，效率通常可达 80% – 95%。高效率意味着更少的能量浪费，不仅降低运行成本，还减少散热压力，有利于模块在紧凑空间内稳定工作。

（二）小型化与轻量化

高频变压器的体积远小于工频变压器，结合模块化集成设计，开关电源模块的功率密度（单位体积输出功率）显著高于传统电源。例如，一款输出 100W 的开关电源模块，体积可控制在 100cm³ 以内，仅为同功率线性电源的 1/5 – 1/10，特别适合便携式设备和空间受限的系统。

（三）宽输入电压范围

多数开关电源模块支持较宽的输入电压范围，如交流 85V – 264V 或直流 18V – 75V，能适应不同地区的电网电压或电池供电的波动情况，提高了设备的通用性和可靠性。

（四）快速动态响应

当负载电流突然变化时，模块的反馈调节电路能迅速调整开关管的占空比，使输出电压在短时间内恢复稳定。一般模块的动态响应时间可控制在几十微秒至几百微秒，远快于线性电源，适合驱动电机、激光器等动态负载。

（五）完善的保护功能

主流模块通常集成过流、过压、短路、过热等保护功能。当输出电流超过额定值时，过流保护电路会限制电流或关闭输出；输出电压异常升高时，过压保护动作；短路时模块迅速切断输出，避免损坏器件；温度过高时则自动降额或停机，确保模块安全。

六、性能指标实例分析

以某型号隔离式开关电源模块为例，其主要性能指标如下：

• 输入电压：交流 100V – 240V；
• 输出电压：直流 12V ±2%；
• 输出电流：0 – 5A；
• 效率：典型值 88%（满载时）；
• 纹波与噪声：≤50mV 峰峰值；
• 隔离电压：3000V DC；
• 工作温度：-40℃ – +85℃；
• 保护功能：过流、过压、短路保护。

这些指标清晰反映了模块的性能边界。±2% 的输出电压精度满足多数电子设备的供电要求；50mV 的纹波噪声确保敏感电路（如音频放大电路）不受干扰；3000V 的隔离电压适用于医疗设备等需要安全隔离的场景。-40℃ – +85℃的宽温范围使其能在恶劣工业环境中可靠工作，而 88% 的效率则体现了其节能特性。在实际选型时，需根据负载的电压、电流需求及环境条件，综合评估这些指标。

七、应用领域广泛覆盖

开关电源模块的特性使其在多个领域得到普及，为不同设备提供定制化供电解决方案。

（一）工业自动化

工业控制系统中的 PLC、传感器、伺服电机等设备需要多种直流电压供电。开关电源模块能将工业电网的交流 380V 或 220V 转换为 24V、12V 等标准电压，其宽温特性和抗干扰能力确保在车间高温、强电磁环境下稳定运行。例如，在流水线控制系统中，多个不同规格的模块可集成在控制柜内，为各类设备提供独立供电。

（二）通信设备

通信基站、路由器、交换机等设备对电源的稳定性要求极高。开关电源模块能将直流 – 48V（通信标准电压）转换为设备内部电路所需的 3.3V、5V 等低压，其快速动态响应可应对通信信号突发带来的负载波动，同时隔离设计减少了不同电路间的干扰，保障通信质量。

（三）医疗电子

医疗设备如监护仪、超声诊断仪等不仅需要稳定的供电，还要求电源与患者之间有可靠的电气隔离，避免漏电风险。隔离式开关电源模块的高隔离电压和低漏电流特性满足医疗安全标准，同时低纹波输出确保医疗仪器测量精度不受电源噪声影响。

（四）消费电子

智能手机、笔记本电脑的充电器本质上是小型开关电源模块，其小型化设计和高效率使其便于携带且节能。此外，智能家电（如扫地机器人、智能音箱）内部也集成了多个开关电源模块，为控制板、传感器、电机等部件提供不同电压。

（五）新能源领域

新能源汽车的车载电子系统需要多种电压等级，开关电源模块能将高压电池（如 400V）转换为 12V、5V 等低压，为车载娱乐系统、传感器和控制单元供电。其宽输入范围可适应电池电压在充放电过程中的变化，而高效性能减少了能量损耗，延长续航里程。

八、操作与使用要点

正确使用和维护开关电源模块是确保其长期稳定工作的关键。

（一）安装与接线

模块安装需考虑散热，应避免与发热元件（如功率电阻、变压器）近距离接触，必要时加装散热片或风扇。接线时需区分输入、输出端子，确保正负极连接正确，避免短路。对于隔离式模块，输入与输出回路应分开布线，减少电磁干扰；接地线需可靠连接，增强抗干扰能力和安全性。

（二）参数设置与调试

可调输出模块需按照负载要求调整输出电压，调整时应使用高精度万用表监测输出，避免过压损坏负载。首次通电前需检查输入电压是否在模块的额定范围内，通电后观察模块是否有异常发热、异响或烟雾，如有异常应立即断电排查。

（三）日常维护

定期清洁模块表面的灰尘，防止散热不良。检查接线端子是否松动，避免接触不良导致过热。对于长期运行的模块，可定期测量输出电压和纹波，判断其性能是否退化。当模块出现保护动作时，应先排查负载是否故障（如短路、过载），排除后再重启模块，避免反复触发保护导致模块损坏。

九、与线性电源的对比

（一）效率与功耗

线性电源通过调整管的电压降实现稳压，大部分能量以热量形式耗散，效率通常仅为 30% – 60%；开关电源模块效率可达 80% 以上，同等功率下功耗更低，适合大功率设备。

（二）体积与重量

线性电源使用工频变压器，体积大、重量沉；开关电源模块采用高频变压器，体积和重量仅为线性电源的 1/10 – 1/3，更适合小型化设备。

（三）纹波与噪声

线性电源输出纹波较小（通常≤10mV），适合对噪声敏感的电路（如高精度测量仪器）；开关电源模块因高频开关动作，纹波相对较大，但通过优化滤波设计可控制在 50mV 以内，满足多数设备需求。

（四）成本与可靠性

线性电源结构简单，成本较低，但调整管易因过热损坏；开关电源模块电路复杂，成本较高，但保护功能完善，可靠性更高，尤其在宽电压输入和大电流输出场景中优势明显。

开关电源模块以其高效、紧凑、灵活的特性，成为现代电子系统中不可或缺的核心组件。从工业控制到消费电子，从通信设备到新能源领域，它通过精准的电能转换，为各类设备的稳定运行提供坚实保障，其技术特性与应用价值在电子产业发展中持续凸显。
