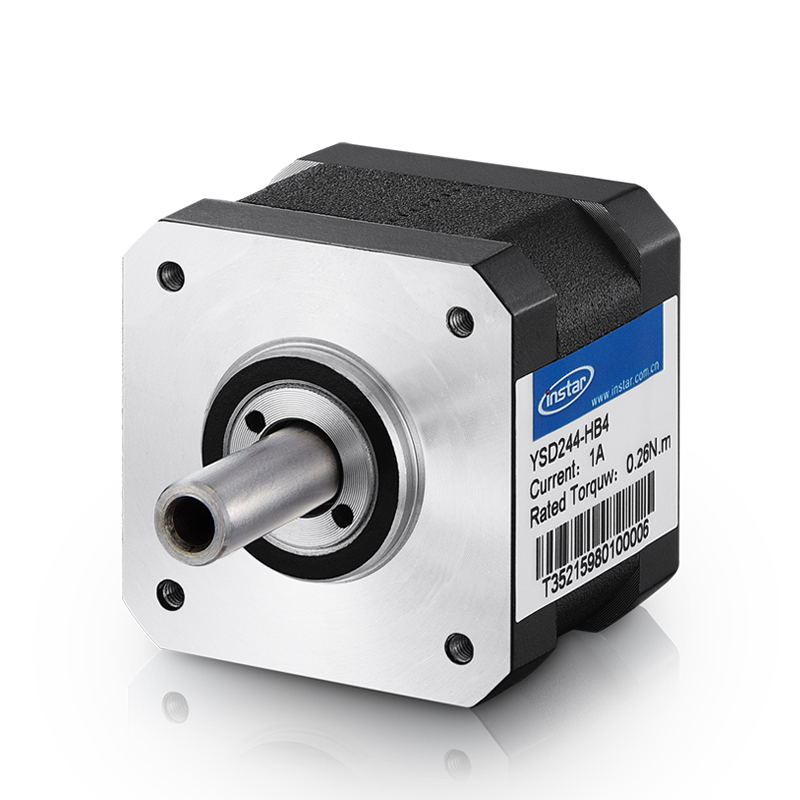

步进电机原理详解与应用

步进电机是一种将电脉冲信号转换为机械角位移的执行机构。其核心特点是通过控制脉冲数量实现精准定位，无需借助传感器反馈即可完成角度控制。因其“步进式”运动特性，广泛应用于3D打印、数控机床、机器人等领域。

步进电机的结构与组成

1. ‌定子（Stator）‌
   • 由多个带齿的硅钢片叠压而成，齿槽内嵌入线圈绕组。
   • 绕组按一定规律分组（如A+/A-、B+/B-），通电后产生磁场。
2. ‌转子（Rotor）‌
   • 分为永磁式转子（带永久磁铁）和反应式转子（带软磁材料）。
   • 转子齿数与定子齿数不同，形成错位角以实现步进运动。
3. ‌驱动电路‌
   • 将控制器发送的脉冲信号转换为绕组电流，控制磁场方向。

步进电机的工作原理

1. ‌磁场驱动原理‌
   • 当某相绕组通电时，定子产生磁场，吸引转子齿对齐磁场方向。
   • 切换通电相序后，磁场方向改变，转子被迫转动一个固定角度（步距角）。
2. ‌步进过程示例（以两相电机为例）‌
   • ‌单四拍模式‌：A→B→A’→B’→A…（每次通电一相，步距角较大）。
   • ‌双四拍模式‌：AB→BA’→A’B’→B’A…（两相同时通电，扭矩更大）。
   • ‌八拍模式‌：单双相交替通电，步距角减半，运动更平滑。
3. ‌细分驱动技术‌
   • 通过调节电流大小，将每一步细分为更小的微步（如1/4步、1/8步）。
   • 优势：减少振动，提高定位精度，适用于高分辨率场景。

步进电机的分类与特点

‌对比其他电机：‌

• ‌与直流电机区别‌：无需反馈闭环，但低速时扭矩更大，高速易丢步。
• ‌与伺服电机区别‌：成本低、控制简单，但动态响应和过载能力较弱。

步进电机的控制方法

1. ‌开环控制‌
   • ‌特点‌：仅依赖脉冲信号驱动，无位置反馈，成本低但易失步。
   • ‌实现步骤‌：
     1. 控制器发送脉冲序列（频率决定转速，数量决定位移）。
     2. 驱动器将脉冲转换为绕组电流。
     3. 电机按设定步数转动。
2. ‌闭环控制‌
   • ‌特点‌：增加编码器反馈，实时修正位置误差，抗干扰性强。
   • ‌典型应用‌：精密加工设备、高可靠性机器人。
3. ‌驱动信号模式‌
   • ‌电压驱动‌：简单但效率低，易发热。
   • ‌恒流驱动‌：通过PWM调节电流，减少能量损耗。

步进电机的核心参数

1. ‌步距角‌：每脉冲对应的旋转角度（常见1.8°、0.9°）。
2. ‌保持扭矩‌：电机静止时可输出的最大扭矩。
3. ‌相数‌：绕组组数（如两相、四相）。
4. ‌电流与电压‌：额定工作条件，决定功率和发热量。

典型应用场景

1. ‌3D打印机‌
   • 控制喷头移动和平台升降，精度达0.01mm。
2. ‌自动化设备‌
   • 机械臂关节定位、传送带物料分拣。
3. ‌医疗仪器‌
   • 显微镜载物台移动、输液泵流量控制。
4. ‌消费电子‌
   • 相机镜头对焦、智能家居窗帘控制。

使用注意事项与常见问题

1. ‌选型建议‌
   • 根据负载扭矩、转速、精度需求选择电机类型和驱动器。
   • 预留20%扭矩裕量，避免过载失步。
2. ‌常见问题解决‌问题原因解决方案‌电机发热严重‌电流过高或散热不足降低驱动电流，增加散热片‌运行时噪音大‌共振或脉冲频率不当启用细分驱动，调整脉冲频率‌突然停止或失步‌负载突变或电压不稳检查电源稳定性，增加减速缓冲
3. ‌维护要点‌
   • 定期清洁电机表面粉尘，防止进入内部影响转子运动。
   • 避免长时间堵转，以免烧毁绕组。

实验与验证方法

1. ‌基础功能测试‌
   • 发送固定数量脉冲，测量实际旋转角度是否匹配理论值。
2. ‌扭矩测试‌
   • 逐渐增加负载直至失步，记录最大保持扭矩。
3. ‌细分效果验证‌
   • 对比不同细分倍数下的运动平滑度与噪声水平。

步进电机凭借其开环控制、精准定位的特点，成为自动化领域的核心组件之一。理解其磁场驱动原理、控制逻辑及选型技巧，可帮助工程师在设计中优化性能、降低成本。通过合理匹配驱动器与细分参数，可进一步提升系统稳定性，满足多样化场景需求。
