在现代工业与生活中，电能的高效转换与控制是各类设备运转的基础。IGBT模块（绝缘栅双极型晶体管模块）作为一种核心功率半导体器件，扮演着电能调控的关键角色。从高铁牵引系统到家用空调，从光伏逆变器到电动汽车，IGBT模块的应用无处不在。它如同电力系统的“精密阀门”，既能承受高电压、大电流的冲击，又能实现电流的快速精准控制。
一、IGBT模块的基本结构与工作原理
1. 物理结构：多层复合设计

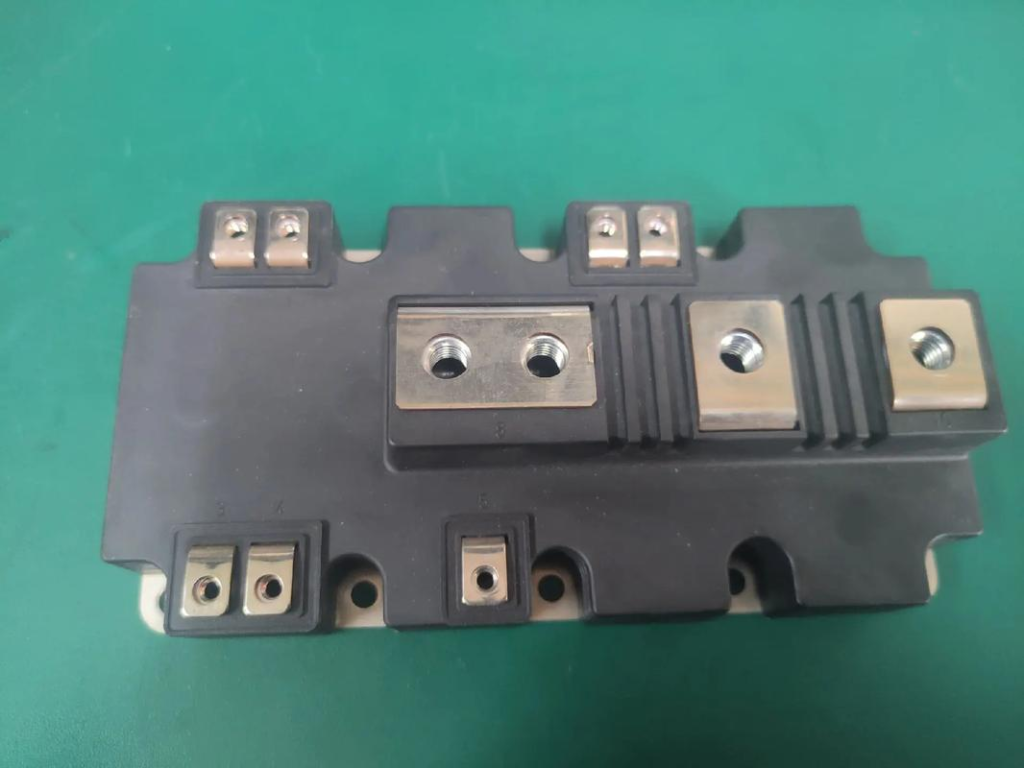

IGBT模块由多个IGBT芯片组合封装而成，通常包含以下核心层：
- 半导体层：硅基IGBT芯片与二极管芯片，负责电流导通与阻断。
- 绝缘层：陶瓷基板（如Al₂O₃或AlN）实现芯片与外壳的电气隔离。
- 散热层：铜底板与散热鳍片，确保高温环境下稳定运行。
以电动汽车的电机控制器为例，IGBT模块内部可能集成6-7个芯片，通过铜键合线连接，外部采用环氧树脂密封，防止湿气与灰尘侵入。
2. 工作原理：融合MOS与BJT特性
IGBT结合了MOSFET（高输入阻抗）和BJT（低导通损耗）的优势：
- 导通阶段：栅极施加正电压时，MOS结构形成导电沟道，触发BJT导通，电流从集电极流向发射极。
- 关断阶段：栅极电压归零，导电沟道消失，BJT基极电流中断，器件迅速关断。
这种特性使其既能像MOSFET一样用电压信号控制，又具备BJT的大电流承载能力。
二、IGBT模块的三大核心作用
1. 电能形态转换
IGBT模块是交直流转换的核心执行单元：
- 整流与逆变：在光伏发电系统中，IGBT将太阳能板产生的直流电逆变为交流电并入电网；在充电桩中，又将电网交流电整流为直流电给电池充电。
- 变频控制：空调压缩机通过IGBT调节电流频率，改变电机转速，实现“变频省电”效果，相比传统定频空调节能30%以上。
2. 功率精确调节
通过PWM（脉宽调制）技术，IGBT模块能以微秒级速度切换导通与关断状态：
- 电压调节：焊接设备中，IGBT通过调整脉冲宽度控制输出电流，确保不同厚度钢材的焊接质量。
- 波形优化：UPS（不间断电源）利用IGBT生成纯净正弦波，保护精密仪器免受电压波动损坏。
3. 系统保护与能效提升
- 过流保护：当电路短路时，IGBT可在10微秒内关断，比机械继电器快1000倍以上。
- 能量回收：电动汽车刹车时，IGBT将电机产生的反向电流回馈给电池，提升续航里程。
三、典型应用场景解析
1. 工业领域：高可靠性与耐久性需求
- 电焊机：IGBT模块控制瞬间万安级电流，确保焊缝均匀，相比老式晶闸管方案，体积缩小60%。
- 数控机床：主轴伺服驱动器中的IGBT以0.01毫米精度调节电机位置，加工误差小于头发丝直径。
2. 新能源领域：清洁能源转换枢纽
- 风力发电：3MW风机的变流器需要18个IGBT模块，将叶片产生的波动电能转化为稳定50Hz交流电。
- 储能系统：锂电池组通过IGBT模块实现充放电管理，平抑电网峰谷波动。
3. 消费电子：小型化与静音化
- 电磁炉：IGBT驱动线圈产生20-40kHz高频磁场，使锅底快速发热且无明火。
- 变频冰箱：压缩机转速根据温度动态调整，相比定频机型噪音降低15分贝。
4. 轨道交通：大功率与高安全性
- 高铁牵引系统：每列8编组动车组使用超过300个IGBT模块，承受6500V反向电压，保障时速350公里下的稳定供电。
- 地铁制动：IGBT实时调控再生制动能量，降低闸瓦磨损，延长维护周期。
四、IGBT模块的技术优势
1. 性能参数对比
| 参数 | IGBT模块 | MOSFET | 晶闸管（SCR） |
|---|---|---|---|
| 电压耐受 | 1200-6500V | <1000V | 1000-8000V |
| 开关速度 | 0.1-1微秒 | 10-100纳秒 | 毫秒级 |
| 导通损耗 | 1.5-3V | 3-8V | 1-2V |
| 适用场景 | 中高频大功率 | 高频小功率 | 低频超大功率 |
2. 关键创新设计
- 沟槽栅结构：将传统平面栅极改为立体沟槽，载流密度提升30%，如英飞凌的TrenchStop技术。
- 逆导型IGBT：集成反向二极管，减少模块体积，适用于光伏逆变器等紧凑型设备。
- 银烧结工艺：用银浆替代焊料连接芯片，使工作温度从150℃提升至200℃。
五、选型与使用的核心考量
1. 参数匹配原则
- 电压等级：选择额定电压为实际工作电压1.5倍的型号（如600V系统选用900V模块）。
- 电流容量：根据峰值电流与散热条件计算，留出20%余量避免过热失效。
2. 散热设计要点
- 导热材料：硅脂厚度控制在0.03-0.1毫米，过厚反而增加热阻。
- 风冷vs水冷：功率超过50kW的变频器需采用铜管水冷，散热效率比风冷高5倍。
3. 故障预防措施
- 电压尖峰抑制：在CE极并联RC缓冲电路，吸收开关瞬间的电压浪涌。
- 驱动电阻优化：栅极电阻过小会导致开关损耗增加，过大则延长关断时间，通常取5-20Ω。
IGBT模块的价值不仅在于其技术参数，更在于它让电能变得“可控”。从提升家电能效到支撑千亿级新能源产业，这项看似普通的电子元件，实则是现代电力系统的“隐形支柱”。理解其作用原理与应用逻辑，不仅能帮助工程师优化设计，也为普通消费者解读产品性能提供了新的视角——比如选购空调时，“全桥IGBT”标识往往意味着更精准的温控与更低的能耗。在智能化与节能化并行的时代，IGBT模块将继续在“看不见的战场”中发挥核心作用。
