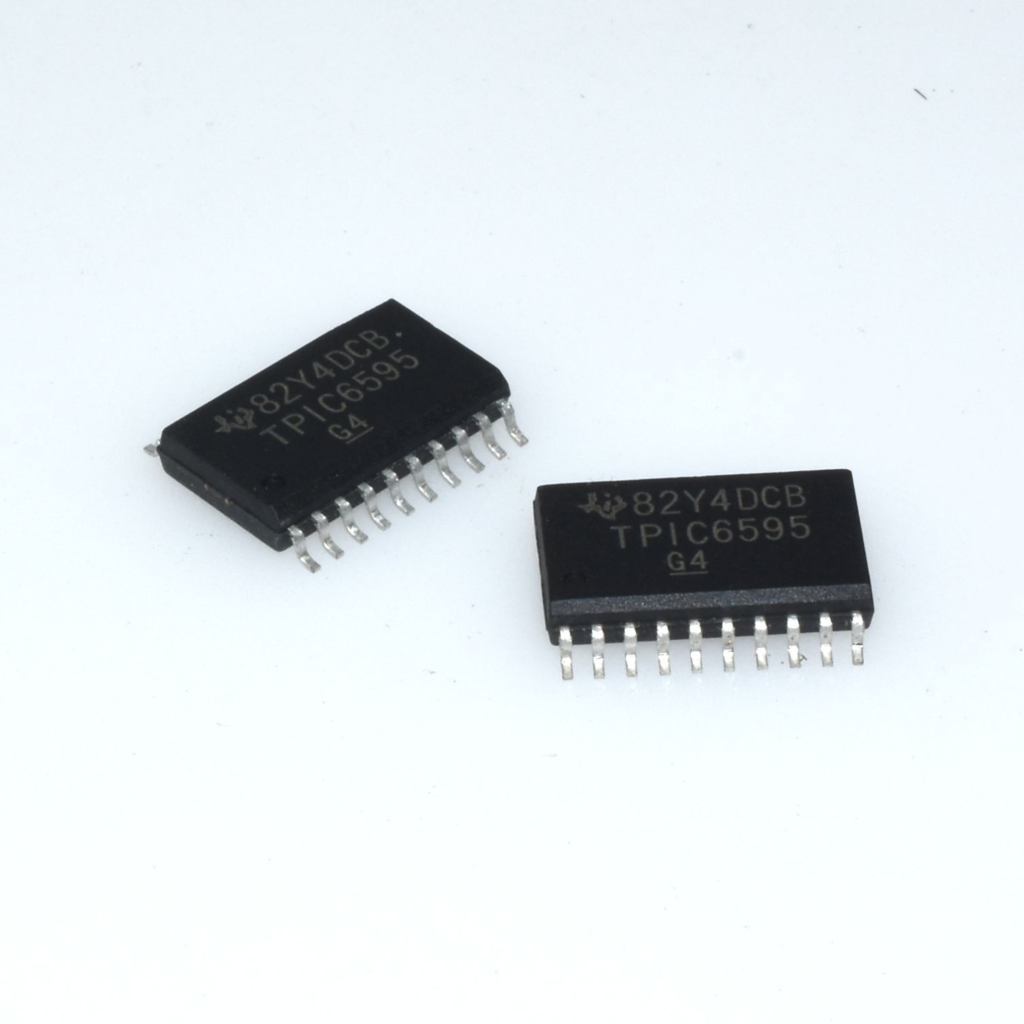

从零认识移位寄存器：数字电路中的“流水线搬运工”

在电子工厂的流水线上，传送带将零件有序地向前输送；超市收银台的扫码器将商品信息逐个传递到收银系统——这些场景都体现着”移位”的物理本质。移位寄存器正是将这种位置移动的概念转化为电子信号处理的典型数字电路元件，它在现代电子系统中扮演着数据搬运工的角色。

移位寄存器的基础认知

1.1 寄存器与移位的关系

寄存器（Register）作为数字电路中的基本存储单元，就像微型仓库能够临时存放二进制数据。当给这个仓库装上”传送带”，让存储的每个比特都能按顺序移动时，就形成了移位寄存器（Shift Register）。这种移动特性使其超越了普通寄存器的静态存储功能，具备了动态处理数据的能力。

1.2 核心功能特性

移位寄存器的核心能力体现在三个方面：

• 数据暂存：典型8位移位寄存器可同时存储8位二进制数
• 位移操作：每个时钟周期移动1位数据，移动方向可分为左移或右移
• 串并转换：将串行输入的数据转为并行输出，或反之

内部构造解析

2.1 基本组成单元

移位寄存器的核心结构由D触发器链式连接构成（图1）。每个D触发器对应1位存储单元，前级触发器的输出端（Q）连接后级触发器的数据输入端（D），形成类似”多米诺骨牌”的级联结构。时钟信号（CLK）作为统一的控制信号，同步所有触发器的状态更新。

![移位寄存器结构示意图：四个D触发器级联，标注数据输入、时钟、输出端]

2.2 关键控制信号

• 时钟脉冲（CLK）：决定移位动作的节奏，每个上升沿触发一次数据移动
• 复位信号（RST）：将寄存器内容清零的初始化控制
• 移位使能（EN）：高电平时允许移位操作，低电平保持数据静止
• 方向控制（DIR）：左移/右移的模式选择信号（部分型号具备）

工作原理解密

3.1 数据流动过程

假设一个4位移位寄存器初始状态为0000，当在数据输入端（DS）依次输入1、0、1、1时：

1. 第1个时钟周期：输入1进入第1位，状态变为1000
2. 第2个时钟周期：1移至第2位，新输入0进入第1位，变为0100
3. 经过4个周期后，完整存储1011
4. 继续移位时，数据从末端输出，同时接收新的输入

3.2 时序波形示例

通过时序图可以直观看到：

• 每个时钟上升沿触发数据移动
• Q0~Q3输出端呈现依次滞后的波形
• 输入数据经过4个周期后出现在末级输出

典型类型及应用

4.1 串入并出型（SIPO）

结构特点：

• 单一数据输入通道
• 多路并行输出端口
  应用实例：
• LED矩阵控制：将串行信号转换为8位输出驱动LED灯组
• 七段数码管驱动：逐位输入的数字经转换后同时点亮所有段位

4.2 并入串出型（PISO）

工作模式：

• 装载阶段：并行载入8位数据
• 移位阶段：逐位输出数据
  典型应用：
• 数据采集系统：将多路传感器信号转为串行数据流传输
• 键盘扫描电路：并行读取按键状态后串行发送给处理器

4.3 双向移位型

创新功能：

• 通过方向控制端实现左/右移切换
• 增加数据循环保持能力
  应用场景：
• 旋转编码器解码：根据转动方向选择移位方向
• 加密算法实现：可逆的位移操作支持编解码过程

实际应用案例

5.1 工业控制系统

在PLC控制模块中，移位寄存器用于：

• 流水线状态监控：每个工位状态对应1个存储位
• 故障代码记录：顺序存储多个故障事件
• 时序控制：通过移位产生定时开关信号

5.2 通信系统

• UART接口：完成串行数据与并行数据的相互转换
• 数字滤波器：通过移位实现信号延迟线
• CRC校验：移位配合异或门生成校验码

5.3 消费电子产品

• 电子琴音效：通过移位产生回声效果
• 跑马灯控制器：循环移位创造流动灯光
• 游戏手柄：将按键状态串行传输给主机

参数选择要点

6.1 关键性能指标

• 移位速度：最高工作频率决定数据传输速率
• 电压范围：3.3V/5V等不同供电标准
• 驱动能力：输出端口的电流负载参数
• 封装形式：DIP、SOP等物理封装类型

6.2 选型建议

• 74HC164：基础型8位串入并出器件
• CD4021：8位并入串出寄存器
• 74LS194：4位双向通用型寄存器
• 根据系统需求选择移位方向、位数、接口类型

从微波炉的面板显示到卫星通信的数据传输，移位寄存器默默完成着数据的重组与传递。理解这个基础元件的工作原理，不仅能够帮助设计更高效的电路系统，更能培养对数字信号传输本质的认知能力。当我们在键盘上输入文字时，不妨想象每个按键的扫描信号正在移位寄存器中经历着奇妙的旅程。
