铝电解电容器的功能以及特点

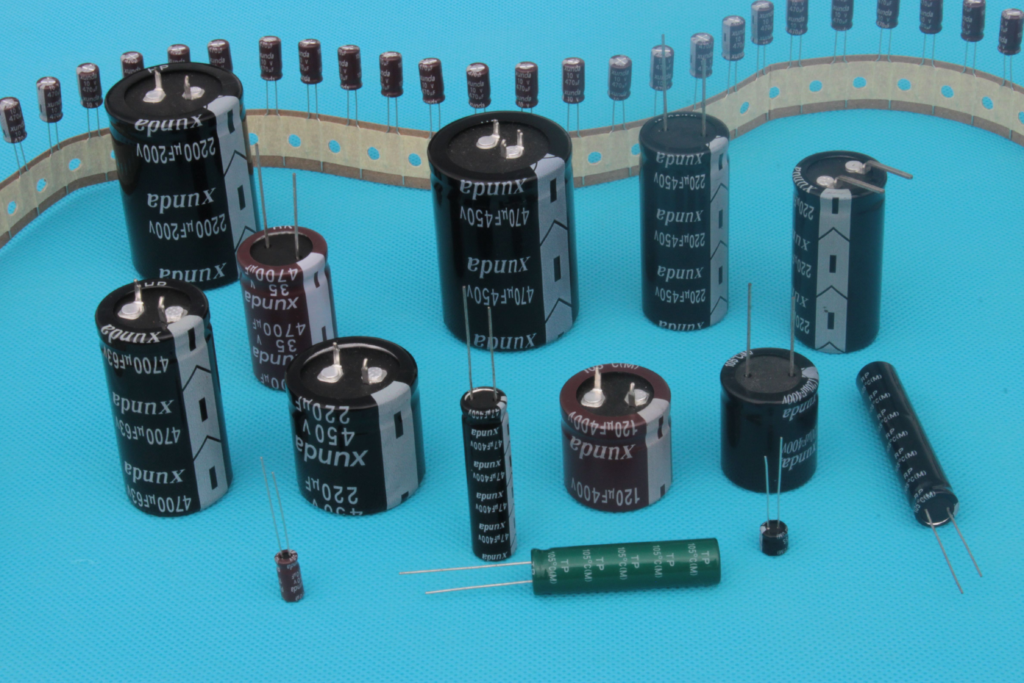

当我们拆开手机充电器、电脑主板或家用电器时，总能看到几个圆柱形或方形的元件，表面印着“1000μF 25V”“470μF 16V”等标识。这些不起眼的元件，正是现代电子设备中不可或缺的铝电解电容器。它如同电路世界里的“微型水库”，默默承担着储能、滤波的重要任务。

一、铝电解电容器的基本功能

1. 电路中的“蓄水池”

想象一个城市供水系统：水库在用水低谷期蓄水，高峰期释放水源，保持水压稳定。铝电解电容器在电路中也扮演着类似角色：

• 充电阶段：当电路电压升高时储存电能
• 放电阶段：当电压下降时释放储存的电能
• 核心作用：平滑电压波动，防止设备因电压突变而损坏

2. 不可替代的三大特性

• 大容量：单位体积下可存储更多电荷（常见100μF-10000μF）
• 性价比高：相比钽电容、聚合物电容成本更低
• 耐压范围广：从6.3V到500V均有成熟产品

二、结构解析：铝罐里的微观世界

1. 解剖一个电容器

将铝电解电容纵向剖开，可以看到以下结构：

1. 阳极铝箔：表面通过电化学腐蚀形成蜂窝状结构，增大表面积
2. 电解液：由硼酸铵、乙二醇等组成的导电液体
3. 隔离纸：浸渍电解液的纤维素材料，防止两极接触短路
4. 阴极铝箔：作为电流的返回路径
5. 橡胶密封塞：防止电解液挥发，顶部防爆纹可在压力过高时裂开泄压

2. 核心工艺：阳极氧化

通过施加直流电压，在铝箔表面生成致密的氧化铝（Al₂O₃）绝缘层。这个过程类似给金属表面“镀”上一层陶瓷保护膜，其厚度决定电容的耐压值：每微米氧化膜可承受约1.4V电压。

三、铝电解电容器的分类与特点

1. 按封装形式分类

2. 按电解质类型分类

• 液态电解液：传统类型，成本低但寿命较短
• 固态聚合物：采用导电高分子材料，寿命长、ESR低
• 混合型：结合液态与固态优势，兼顾性能与成本

3. 特殊功能类型

• 高频低阻型：优化纹波电流承受能力，用于开关电源输出端
• 长寿命型：采用耐高温电解液（105℃/5000小时）
• 耐振型：加强内部结构，适合汽车电子设备

四、典型应用场景

1. 电源电路中的“稳压卫士”

• 整流滤波：在手机充电器中，4.7μF-22μF电容滤除高频噪声，1000μF以上电容平滑50Hz纹波
• DC-DC转换：开关电源输出端并联多个电容，应对负载突变

2. 信号处理中的“节奏大师”

• 耦合电容：音响功放输入端使用47μF电容，传递音频信号同时阻隔直流
• 定时电路：与电阻组成RC延时电路，控制设备启动时间

3. 工业设备中的“能量缓冲池”

• 变频器支撑电容：在电机启停瞬间提供大电流
• 光伏逆变器：储存光伏板产生的波动电能

五、关键参数解读与选型指南

1. 五大核心参数

1. 额定容量：以微法（μF）为单位，常见值遵循E6系列（10、15、22、33、47、68）
2. 耐压值：必须高于电路最高电压的1.5倍（如12V电路选16V或25V）
3. 工作温度：标准型（-25℃~+85℃），高温型（-40℃~+105℃）
4. 等效串联电阻（ESR）：值越低，高频性能越好
5. 寿命指标：如“105℃ 2000小时”表示在105℃下连续工作2000小时后容量衰减≤20%

2. 选型四步法

1. 确定安装方式：直插式适合手工焊接，贴片式需回流焊设备
2. 计算容量需求：
   整流滤波场景经验公式：C ≥ (I × t)/ΔV
   （I：负载电流；t：放电时间；ΔV：允许电压波动）
3. 留足安全余量：电压选型提高一档（如计算值16V选25V）
4. 特殊环境考量：高湿度环境选防爆型，振动场合选底部带硅胶垫的型号

3. 常见误区警示

• 盲目追求大容量：过大的容量可能导致充电电流超标损坏整流器件
• 忽视温度影响：环境温度每升高10℃，寿命缩短约一半
• 混用新旧电容：不同老化程度的电容并联会加速性能衰退

六、使用中的常见问题与处理方法

1. 电容鼓包现象

• 成因：电解液汽化导致内部压力升高
• 应急处理：立即断电更换，避免液体喷溅腐蚀电路板
• 预防措施：
  • 避免长时间超温工作
  • 确保周边元件散热良好

2. 容量衰减故障

• 检测方法：
  1. 使用LCR表测量实际容量
  2. 对比标称值，衰减超20%即需更换
• 修复技巧：
  对久置未用的电容，可用稳压电源缓慢充电激活（电压从0V逐步升至标称值）

3. 漏电流过大

• 正常范围：I ≤ 0.01CV（μA）或3μA取较大值（C：μF，V：额定电压）
• 异常处理：
  • 检查是否极性接反
  • 测量环境温度是否超标

七、维护与更换技巧

1. 焊接操作规范

• 直插式电容：
  • 引脚预留1.5mm弯曲段缓解应力
  • 焊接温度≤350℃，时间＜3秒
• 贴片电容：
  • 使用预热台避免热冲击
  • 焊后24小时内避免机械振动

2. 存储注意事项

• 未使用电容：
  • 保持原包装密封
  • 每半年通电一次（额定电压50%维持1分钟）
• 拆机电容：
  • 标记拆卸日期和原工作参数
  • 优先用于非关键电路

3. 替换原则

• 容量替代：允许±20%偏差，优先选大容量
• 电压替代：只能向上兼容，禁止用低压替代高压
• 尺寸匹配：安装空间受限时可选小体积高频电容替代

八、趣味实验：制作简易闪光灯电路

材料准备

• 铝电解电容 470μF 16V ×1
• LED灯珠 ×1
• 1kΩ电阻 ×1
• 9V电池 ×1
• 单刀双掷开关 ×1

实验步骤

1. 按以下顺序连接电路：
   电池正极 → 开关公共端
   开关端1 → 电阻 → LED正极
   LED负极 → 电容负极
   电容正极 → 电池负极
   开关端2 → 直接连接电容正极
2. 初始状态开关拨向端1：LED常亮，电容充电
3. 快速切换到端2：电容放电使LED瞬间高亮

现象观察

• 电容容量越大，闪光持续时间越长
• 更换不同颜色LED，发现蓝光LED闪光更亮（工作电压更高）

铝电解电容器如同电子世界的“勤务兵”，虽不似CPU、屏幕那样引人注目，却默默支撑着整个系统的稳定运行。从智能手机的快速充电到新能源汽车的能源管理，从家用空调的变频控制到卫星通信设备的电源滤波，这个诞生近百年的经典元件仍在持续发光发热。理解它的特性与使用技巧，不仅能帮助我们更好地维护电子设备，也为动手制作趣味电路打开了新世界的大门。当下次拆解旧电器时，不妨留意那些银色的小圆柱——它们正是科技与工艺完美融合的微观见证。
