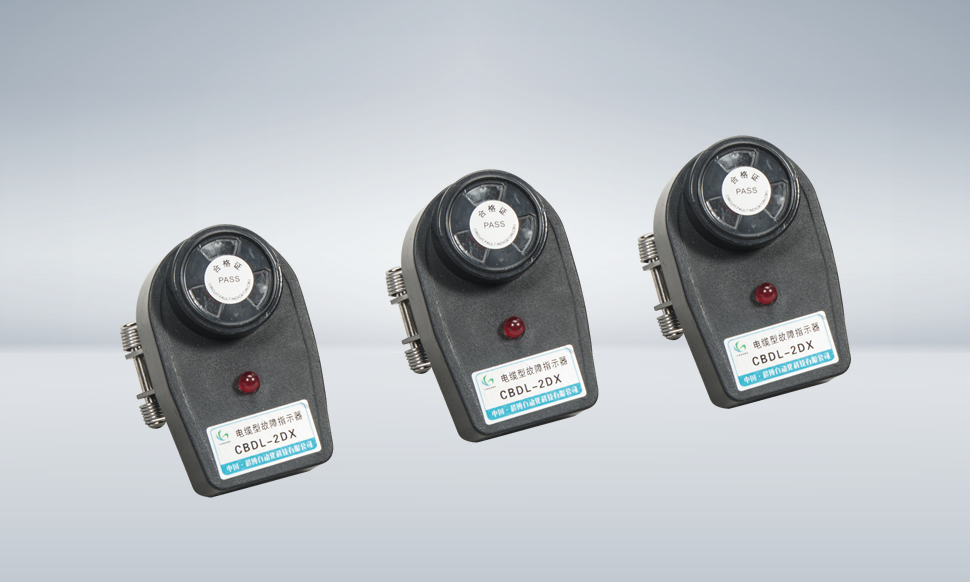

故障指示器原理与特性

故障指示器的基本功能

故障指示器是一种安装在电力线路、机械设备上的监测装置，其核心功能可概括为“感知异常、指示位置”。当线路或设备发生短路、过载、接地等故障时，指示器通过检测电气参数（如电流、电压）或物理量（如温度、振动）的变化，触发机械翻牌、LED闪烁、无线信号报警等动作，帮助运维人员快速锁定故障点。

以10kV配电网为例，传统故障排查需逐段断开线路并用绝缘摇表测试，耗时长达数小时。而加装故障指示器后，可通过观察沿线指示器的触发状态，在10分钟内定位故障区段，停电恢复时间缩短80%以上。

工作原理与技术实现

故障指示器的工作流程可分为四个阶段：

1. 信号采集
通过内置传感器持续监测目标参数：

• 电流互感器：采集线路电流，检测过流或短路（电流突增5-20倍）
• 零序电流传感器：监测三相电流矢量和，判断接地故障（零序电流>10A）
• 温度传感器：贴装在线缆接头处，检测过热（阈值通常设为90℃）

2. 故障判断
采集信号送入处理单元，通过预设逻辑识别故障类型：

• 过流故障：电流超过额定值且持续时间>30ms（躲过瞬时干扰）
• 接地故障：零序电流超限且电压下降（中性点不接地系统）
• 短路故障：电流骤升伴随电压骤降（ΔI/Δt>100A/ms）

3. 状态指示

• 机械翻牌：永磁机构驱动红色标牌翻转，可见距离达50米
• LED闪烁：红/绿双色LED组合指示正常/故障状态
• 无线发射：通过LoRa/NB-IoT模块上传故障代码至监控中心

4. 复位机制

• 自动复位：故障清除后，电流恢复正常，30分钟后自动复位
• 手动复位：现场按压复位按钮或遥控发送复位指令

技术分类与特性对比

根据检测原理与适用场景，故障指示器可分为三大类：

1. 电流型故障指示器

• 检测对象：过流、短路故障
• 核心元件：罗氏线圈/霍尔传感器
• 典型参数：
  • 启动电流：5A-2000A可调
  • 响应时间：20ms-1s
• 应用场景：架空线路、电缆分支箱

2. 接地型故障指示器

• 检测对象：单相接地故障
• 关键技术：
  • 零序电流法（适用于小电流接地系统）
  • 暂态特征法（分析故障初期的高频暂态信号）
• 精度指标：接地电阻识别范围0-10kΩ
• 应用场景：煤矿井下供电系统、城市配电网

3. 复合型故障指示器
集成多种传感器，可同时监测：

• 温度（±1℃精度）
• 电流（0.5级精度）
• 局部放电（频带3-30MHz）
  典型应用：高压开关柜、变压器出线端

设计要点与关键技术

1. 灵敏度与可靠性平衡

• 抗干扰设计：
  • 采用数字滤波（如FIR滤波器）消除雷击、合闸涌流干扰
  • 设置双重判据：电流突变+持续时间（如>100A且持续50ms）
• 环境适应性：
  • 宽温工作（-40℃~+85℃）
  • IP68防护等级（防尘防水）

2. 低功耗设计
为保障5-10年免维护运行，需优化能耗：

• 休眠唤醒机制：正常状态下以1μA待机，检测到异常后启动全功能模式
• 能量收集技术：从线路磁场取能（功率≥10mW）替代电池供电

3. 安装与维护便捷性

• 非接触安装：卡扣式结构，可在带电状态下安装（如ETAP-FI系列）
• 自检功能：每日定时发送心跳信号，电池电压不足时提前预警

典型应用场景

1. 配电网故障定位
在10kV辐射状配电线路上，每隔200-300米安装一组指示器。当发生单相接地故障时：

• 故障点上游指示器全部触发
• 故障点下游指示器保持正常
  某供电公司实测数据显示，采用该方案后故障平均定位时间从2.5小时降至18分钟。

2. 工业设备监测
在电机供电回路中安装温度-电流复合指示器：

• 过载预警：电流持续超限110%时黄色预警
• 轴承故障检测：温度异常升高（>15℃/h）触发红色报警
  某化工厂应用案例中，成功预警3起电机轴承卡死故障，避免非计划停机损失超200万元。

3. 轨道交通供电安全
高铁接触网每500米装设短路指示器：

• 检测受电弓闪络：μs级响应速度
• 无线组网：通过沿线AP将故障区段编号发送至调度中心
  实际运行中，可在300ms内完成25kV接触网短路定位。

4. 建筑配电系统
在楼宇配电箱出线端安装微型指示器：

• 漏电检测：30mA动作阈值
• 声光报警：分贝>80dB，可见闪光频率1Hz
  某商业综合体应用后，电气火灾事故率下降65%。

实际设计案例

某沿海城市10kV电缆网改造项目要求实现故障快速定位，技术指标如下：

• 检测类型：短路、接地故障
• 通信方式：无线自组网（传输距离≥500m）
• 防护等级：IP68，抗盐雾腐蚀

实施方案：

1. 硬件选型：
   • 传感器：零序CT+罗氏线圈复合探头
   • 处理器：STM32L4系列低功耗MCU
   • 电源：超级电容+太阳能板（10mW充电功率）
2. 算法设计：
   • 接地故障识别：五次谐波法+小波变换暂态分析
   • 抗干扰策略：
     • 雷击判别：上升沿>5kA/μs且持续时间<2μs
     • 负荷投切：监测电压波动<15%
3. 组网测试：
   • 在8km电缆线路上部署32个指示器
   • 模拟测试：
     • 金属性接地故障定位误差≤50m
     • 无线传输丢包率<0.1%

常见问题与解决方案

1. 误动作问题

• 现象：无故障时指示器误报警
• 成因：电磁干扰、负荷波动
• 对策：
  • 增加延时判断（如持续100ms以上才触发）
  • 采用双传感器冗余检测

2. 电池寿命不足

• 现象：3年后大量指示器电量耗尽
• 改进：
  • 更换锂亚硫酰氯电池（理论寿命10年）
  • 优化采样频率（正常时5秒/次，异常时100ms/次）

3. 安装位置偏差

• 现象：故障点上下游指示器同时动作
• 处理：
  • 校准CT安装方向（确保极性一致）
  • 调整启动电流阈值（下游设为上游的1.2倍）

故障指示器作为现代电力系统与工业设备的“哨兵”，通过实时监测与智能判断，大幅提升了故障响应速度与处理效率。从城市配电网到高铁接触网，从工厂生产线到商业配电箱，这些不足手掌大小的装置正在持续守护着能源动脉的安全运行。通过优化检测算法、提升环境适应性、创新取能方式，故障指示器将继续在设备运维领域发挥不可替代的作用。
