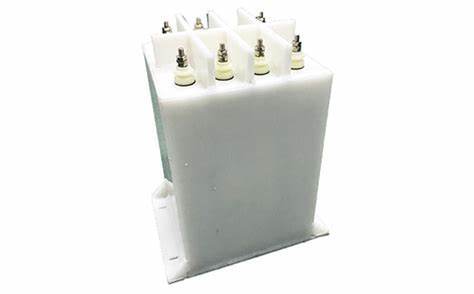

脉冲电容器是什么，有哪些特点？

脉冲电容器是一类专为短时间、高功率脉冲放电设计的储能元件。与普通电容器的核心区别在于，其能够在毫秒甚至微秒级时间内释放储存的绝大部分能量，同时承受数千安培的瞬时电流和数十千伏的高电压。例如，某型工业激光器使用的脉冲电容器可在5μs内释放20kJ能量，瞬间功率达到4GW（千兆瓦）。

这类电容器需满足三项核心指标：

1. 高能量密度：单位体积储存的能量（J/cm³）
2. 低等效串联电阻（ESR）：减少放电时的能量损耗
3. 长循环寿命：支持数万次充放电循环

工作原理与结构特点

脉冲电容器的工作过程分为三个阶段：
1. 充电阶段
外部电源以恒定电流对电容器充电，电压随时间线性上升。充电时间通常为秒级至分钟级，具体取决于电容容量与电源功率。例如，容量100μF、额定电压30kV的电容器，采用1mA恒流充电时，充电时间需300秒（t=CV/I=100×10−6×30×103/0.001t=CV/I=100×10−6×30×103/0.001）。

2. 储能保持
充满后，电容器通过高绝缘材料（如聚丙烯薄膜）维持电荷。此阶段的关键是降低漏电流，高端产品的自放电率可低于0.1%/小时。

3. 放电阶段
通过触发开关（如晶闸管、火花隙）接通负载，电容器在极短时间内释放能量。放电时间常数由电容值（C）与回路总电阻（R）决定（τ=RCτ=RC），典型设计将τ控制在微秒级。

核心结构设计：

• 卷绕式电极：铝箔或金属化薄膜交错卷绕，扩大有效面积
• 多并联内芯：降低等效电感（ESL），例如将单个电容分割为16个并联单元
• 压力封装：采用钢壳充油或环氧树脂灌封，增强绝缘与机械强度

技术分类与性能对比

根据电介质材料与使用场景，脉冲电容器主要分为三类：

性能权衡示例：

• 金属化薄膜电容器虽能量密度中等，但具有自愈特性——局部击穿时，金属镀层气化隔离缺陷点，保障持续工作。
• 陶瓷电容器能量密度最高，但耐压能力有限，适合便携式设备。

关键设计要素

1. 电介质选型

• 聚丙烯（PP）：损耗角正切值低（tanδ≈0.0002），适合高频脉冲
• 聚四氟乙烯（PTFE）：耐高温（200℃持续工作），用于极端环境
• 氧化铝陶瓷：介电常数高（ε_r≈9），提升体积效率

2. 电极优化

• 边缘延伸结构：将电极边缘延伸至薄膜外缘，降低边缘场强集中效应
• 分段渐变厚度：在高压端采用更厚金属镀层（如100nm→300nm渐变），平衡导电性与自愈能力

3. 散热管理
大电流放电时，焦耳热（Q=I2ESR⋅tQ=I2ESR⋅t）可能引发温升。解决方案包括：

• 波纹散热片设计：增加表面积20%-30%
• 强制风冷通道：风速≥3m/s时可降低温升15℃
• 相变材料填充：石蜡基材料吸收瞬时热量

典型应用场景

1. 医疗除颤设备
双相波除颤器需要电容器在5ms内释放200J能量。某型号除颤器采用2个450V/300μF的陶瓷电容器串联，实测放电效率达92%，确保心脏除颤成功率提升至85%以上。

2. 工业激光加工
脉冲光纤激光器（波长1064nm）依赖电容器组提供高峰值功率。某激光切割机配置24个2kV/50μF电容器并联，实现每秒200次、脉宽100ns的激光脉冲，可切割20mm厚不锈钢板。

3. 电磁发射实验
电磁轨道炮需要μs级超快放电。某实验装置采用Marx发生器结构，64级40kV电容器串联，总储能640kJ，可将3kg弹体加速至2500m/s。

4. 电力系统检测
高压断路器测试中，脉冲电容器模拟短路电流。例如，125kA/50Hz电流源使用400个25kV电容器组成LC振荡回路，产生符合IEC 62271标准的测试波形。

实际设计案例

某粒子加速器需升级其脉冲电源系统，技术指标如下：

• 输出脉冲：电压50kV，电流10kA，脉宽20μs
• 重复频率：10Hz
• 寿命要求：>10⁵次循环

实施方案：

1. 拓扑选择：采用模块化Marx发生器，每级由4个12.5kV电容器并联
2. 电容器选型：定制金属化聚丙烯薄膜电容（12.5kV/2μF），单体重5kg，ESR<2mΩ
3. 均压设计：每级并联100MΩ均压电阻，确保电压分布偏差<1%
4. 触发控制：光控晶闸管（光触发延迟<50ns）实现精确时序
5. 冷却系统：氟化液浸没冷却，维持电容器温度在40±5℃

实测结果：在连续10⁶次充放电测试中，电容容量衰减<3%，系统整体效率达到88%。

常见故障与维护策略

1. 电介质老化
长期使用后，电介质局部缺陷导致漏电流增加：

• 监测手段：定期测量绝缘电阻（应>100GΩ）
• 维护方案：每2年更换密封油（油浸式）或干燥剂（干式）

2. 电极腐蚀
金属化薄膜电极在高湿环境中易氧化：

• 防护设计：镀覆2μm厚锌铝合金层
• 存储要求：相对湿度<40%，温度15-35℃

3. 机械形变
频繁充放电导致内部应力累积：

• 结构改进：采用波浪形薄膜（形变容差提升50%）
• 安装规范：预留0.1%长度膨胀余量

脉冲电容器作为高功率脉冲系统的核心储能单元，其技术进步始终与能源、医疗、工业等领域的需求紧密相连。通过优化电介质材料、创新电极结构、强化散热设计，现代脉冲电容器已能在μs级时间内可靠释放数兆焦耳能量。从拯救生命的心脏除颤器到探索物理极限的粒子加速器，这些“能量脉冲引擎”持续推动着人类科技的发展边界。
