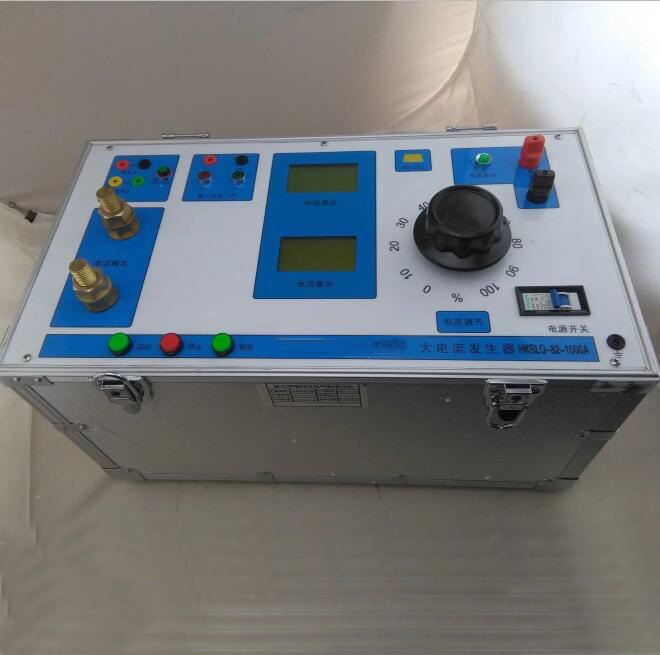

温升大电流发生器原理与应用

温升大电流发生器是电力检测领域的核心设备，主要用于模拟电气设备在极端电流条件下的工作状态，检测导体连接点、开关触点等部件的温升特性。该设备在电力系统设备验证、输变电工程验收、电器产品质检等场景中具有重要作用，其核心功能体现在三个方面：

1. 产生持续稳定的大电流（500A-10000A）
2. 精确测量导体温升（±1℃精度）
3. 自动记录测试参数（电流-温度-时间曲线）

设备工作参数通常包含：电流调节范围（20%-120%额定值）、持续运行时间（4-8小时）、温升测量通道数（8-32路）等关键技术指标。根据电流生成原理可分为变压器式、电子式、混合式三大类型，其中工频变压器式因结构可靠仍占据主流地位。

系统架构与工作原理

1. 基本构成模块

• 电源输入单元：380V三相电源接入，配置隔离变压器（变比1:1）和LC滤波网络
• 调压控制模块：采用晶闸管调压器或伺服电机驱动自耦变压器，调节精度达0.5%
• 大电流发生器：多绕组环氧树脂浇注变压器，次级采用铜排绕组（电流密度3A/mm²）
• 负载系统：可调式水冷负载柜（0.1mΩ-10mΩ）或短路铜排装置
• 测温单元：K型热电偶配合数据采集仪（0.1℃分辨率）
• 冷却系统：强制风冷（4000m³/h风量）或水冷循环（5T/h流量）

2. 工作原理流程

1. 输入电源经调压控制后送入升流变压器
2. 次级绕组输出低电压大电流（典型5V/5000A）
3. 被测设备接入回路形成闭合通路
4. 热电偶实时监测各测点温度变化
5. 控制系统维持电流恒定（波动<±2%）
6. 数据记录仪存储测试全过程参数

3. 核心升流技术

• 变压器法：通过多级绕组阻抗匹配实现电流放大，典型变流比1:100
• 电容放电法：利用储能电容组瞬时放电（10ms级）产生冲击大电流
• 电子逆变法：IGBT全桥逆变产生高频交流（400Hz）降低铁芯体积

关键设计要素

1. 变压器设计规范

• 铁芯选择：采用0.23mm厚冷轧硅钢片，磁通密度控制在1.5T以下
• 绕组设计：初级用扁铜线（10×3mm）绕制，次级采用铜箔层叠结构
• 绝缘处理：真空浸渍工艺配合H级绝缘材料，耐温等级180℃

2. 电流调节系统

• 晶闸管移相调压：12脉冲整流方案降低谐波含量（THD<8%）
• 数字PID控制：调节周期10ms，动态响应时间<100ms
• 过零检测电路：确保电流波形无畸变（失真度<3%）

3. 温升测量技术

• 热电偶布置：接触式安装需保证0.2N压紧力，非接触式红外测温距离30cm
• 温度补偿：冷端补偿采用Pt100传感器（±0.3℃精度）
• 数据采集：16位AD转换器，采样速率10次/秒

4. 安全保护机制

• 分级过流保护：设置120%、150%两级阈值
• 漏水检测：电极式水位传感器（响应时间0.1s）
• 温度联锁：绕组温度超过90℃自动降载

典型技术方案

方案1：5000A工频型发生器

• 输入电源：380V/200kVA
• 升流变压器：5V/5000A，效率98%
• 调压方式：三相晶闸管调压（SCR模块）
• 冷却系统：油浸式冷却（40#变压器油）
• 控制精度：电流稳定度±1%，温度测量误差±0.5℃

方案2：10000A高频逆变型

• 逆变模块：1700V/600A IGBT×12并联
• 工作频率：2kHz（铁芯体积减少60%）
• 输出滤波：LC二阶滤波器（Q值0.7）
• 保护系统：di/dt检测电路防止IGBT直通

性能优化措施

1. 效率提升技术

• 绕组优化：采用利兹线降低集肤效应（损耗减少15%）
• 磁路设计：阶梯叠片结构降低铁损（空载损耗<1%）
• 冷却改进：蒸发冷却技术提升散热效率30%

2. 测量精度提升

• 电流校准：标准分流器（75mV/5000A）定期校验
• 温度补偿：双通道热电偶消除接触电势误差
• 电磁屏蔽：双层铝镁合金机箱（屏蔽效能60dB）

3. 安全防护强化

• 电弧防护：设置灭弧栅栏（隔离电压10kV）
• 紧急分断：爆炸熔断器（动作时间2ms）
• 接地系统：多点接地网络（接地电阻<0.1Ω）

典型应用场景

1. 断路器温升试验
某型号6300A断路器测试：

• 施加电流：6300A×1.1倍持续4小时
• 测点布置：12组触头安装K型热电偶
• 判定标准：温升≤65K（环境温度40℃）

2. 母线槽连接检测
地铁供电系统检测：

• 测试电流：4000A（1.2倍额定值）
• 使用红外热像仪扫描120个连接点
• 发现3处温升异常点（温差>15℃）

3. 电缆接头验证
220kV电缆中间接头测试：

• 持续电流：2500A（8小时）
• 监测光纤测温系统（0.1℃分辨率）
• 发现局部热点（最高温升58K）

4. 开关柜型式试验
低压成套设备检测：

• 多回路同步测试：8个400A回路
• 自动生成检测报告（IEC60439标准）
• 识别出2处接触电阻超标点

安装调试规范

1. 场地准备要求

• 地面承重：≥500kg/m²（含冷却设备）
• 通风条件：换气量≥20次/小时
• 电源配置：三相五线制（线径≥120mm²）

2. 系统调试流程

1. 空载测试：验证调压范围（0-130%）
2. 短路试验：铜排短接校验最大输出能力
3. 精度校准：比对标准表计（0.2级）
4. 温升验证：已知电阻负载验证温度曲线

3. 日常维护要点

• 每周检查：冷却介质（油位/水质）状态
• 每月维护：清理散热器表面积尘（压降<10%）
• 年度保养：检测绕组绝缘电阻（≥100MΩ）

故障诊断与处理

1. 常见故障类型

• 电流波动：检查晶闸管触发脉冲是否缺失
• 异常噪音：检测铁芯紧固螺栓是否松动
• 局部过热：红外检测查找接触不良点

2. 典型处理措施

• 输出电流不足：检查次级回路接触电阻（应<10μΩ）
• 温度漂移：重新校准热电偶冷端补偿
• 冷却失效：清洗过滤器（压差>0.1MPa时更换）

3. 备件管理规范

• 关键备件：晶闸管模块（储备量≥20%）
• 易损部件：碳刷（每500小时更换）
• 耗材储备：绝缘油（保有量≥系统容量1.5倍）

温升大电流发生器作为电气检测领域的关键设备，其设计与应用涉及电力电子、热力学、自动控制等多学科知识。在实际操作中，既要确保设备能够准确模拟各种工况条件，更要严格遵守安全操作规程。通过合理的系统设计、精确的参数控制和规范的维护管理，这类设备能够为电力设备的安全运行提供可靠保障。技术人员需要深入理解设备工作原理，掌握故障诊断方法，才能充分发挥其技术价值，为电力系统质量管控提供有力支撑。
