自动门感应器工作原理

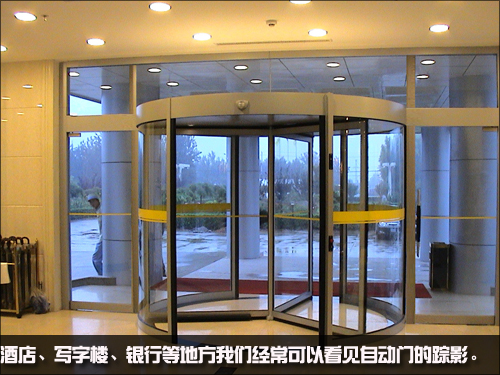

自动门感应器是实现门体自动开闭的核心组件，通过探测人体或物体的接近触发控制系统。这种装置在商场、医院、机场等公共场所广泛应用，其核心价值体现在三个方面：

• 无障碍通行：为行动不便者及双手持物人员提供便利
• 节能环保：减少室内外空气对流造成的能量损失
• 安全保障：防夹功能确保通行安全（遇阻反弹力≤150N）

现代自动门系统感应精度可达±5cm，响应时间控制在0.3-1.5秒之间，适应温度范围-30℃至+60℃，满足不同环境下的稳定工作需求。

主要传感技术原理剖析

微波雷达探测

• 工作频率：24GHz毫米波（波长约12.5mm）
• 探测原理：多普勒效应检测移动物体
  • 发射连续调频波（FMCW）
  • 接收反射信号并分析频率差
  • 检测到±0.5Hz频移即判定有物体接近
• 技术特点：穿透玻璃/薄木板，探测距离3-8米

被动红外感应（PIR）

• 核心元件：热释电传感器（双元结构）
• 工作原理：
  1. 菲涅尔透镜聚焦人体热辐射
  2. 传感器检测温度变化（灵敏度0.8℃）
  3. 产生微伏级电压信号
• 参数特征：探测角度120°，有效距离0.5-5米

主动红外对射

• 系统构成：发射端（940nm红外LED）与接收端
• 工作模式：
  • 发射38kHz调制红外光束
  • 接收端持续监测光强变化
  • 光束遮挡率>70%触发信号
• 安装要求：发射/接收器严格对正（偏差<1°）

视频识别技术

• 图像处理：
  1. CMOS摄像头采集视频流（30fps）
  2. 背景差分法检测移动目标
  3. 轮廓分析判断人体特征
• 智能功能：
  • 行进方向识别（避免误触发）
  • 多人同时跟踪（最大8目标）
  • 防尾随报警（间隔时间<1秒）

复合式探测系统

• 技术融合：雷达+红外双传感器协同工作
• 逻辑判断：
  • 微波检测移动物体
  • 红外确认生命体征
  • 双重验证降低误报率
• 优势体现：误动作率<0.1次/天

核心组件功能解析

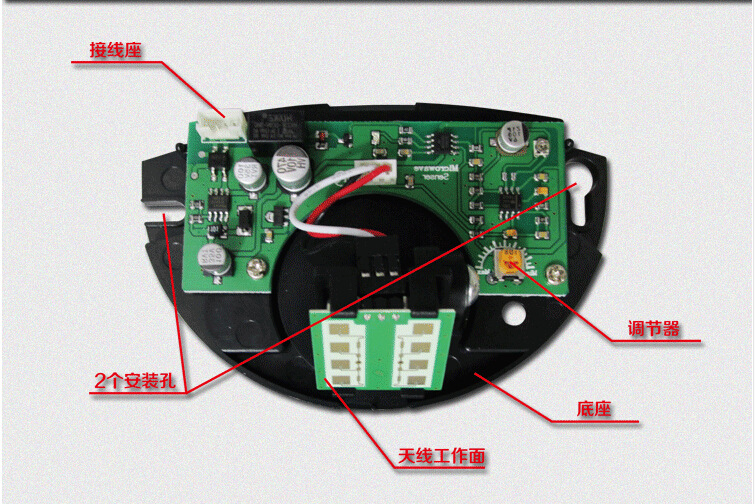

传感器模块

• 微波单元：产生10mW电磁波（符合FCC辐射标准）
• 红外组件：带光学滤波片的硫化铅探测器
• 信号调理：低噪声放大器（增益60dB）

控制处理器

• 主控芯片：ARM Cortex-M3（72MHz主频）
• 逻辑处理：
  • 延时设定（开门保持5-20秒可调）
  • 速度控制（开启速度0.3-0.6m/s）
• 安全策略：
  • 三次连续触发锁定（防恶意操作）
  • 故障自诊断（EEPROM存储错误代码）

驱动执行机构

• 电机类型：无刷直流电机（额定扭矩15N·m）
• 传动系统：同步带+直线导轨（定位精度±2mm）
• 位置反馈：光电编码器（2000脉冲/转）

电源与保护单元

• 供电系统：24VDC开关电源（过载保护125%）
• 紧急措施：
  • 备用电池（断电后工作30分钟）
  • 机械解锁装置（手动释放离合器）

信号处理全流程

1. 信号采集
   • 微波模块输出0-5V模拟信号
   • 红外传感器产生数字脉冲
   • 视频系统传输压缩图像流（H.264格式）
2. 数据处理
   • AD转换（12位精度，1μs转换时间）
   • 数字滤波（滑动平均窗宽50ms）
   • 特征提取（移动速度、方向、尺寸）
3. 逻辑判断
   • 有效目标判定（持续存在>0.5秒）
   • 干扰排除（飞虫、飘动窗帘等）
   • 触发优先级设置（进/出方向区分）
4. 动作执行
   • PWM信号驱动电机（占空比10%-90%）
   • 实时位置闭环控制（PID算法）
   • 限位开关保护（防止超程损坏）

安装调试关键要点

位置选择原则

• 微波传感器：距地面1.2-1.5米，避开金属障碍物
• 红外探测器：避免正对空调出风口或加热设备
• 视频镜头：视角覆盖门前3米区域，照度>50lux

参数校准流程

1. 灵敏度调节：使用测试板（0.5×0.5m）设定探测范围
2. 延时设置：根据人流通行量确定保持时间
3. 速度匹配：调整电机加速度（0.5-2m/s²）
4. 安全测试：5cm直径圆柱体触发防夹功能

电磁兼容处理

• 电源滤波：添加穿芯电容（100nF/1kV）
• 信号屏蔽：双绞线传输（绞距<50mm）
• 接地规范：独立接地线（线径≥2.5mm²）

典型应用场景分析

医院手术通道

• 配置方案：
  • 非接触式微波感应（避免细菌传播）
  • 延迟关闭模式（手术床通过需8秒）
  • 夜间切换为常闭状态（22:00-6:00）
• 特殊要求：
  • 防辐射设计（兼容X光机房）
  • 静音运行（噪声<40dB）

超市出入口

• 工作模式：
  • 双向感应（进/出客流分别统计）
  • 购物车识别（金属物体屏蔽排除）
  • 高峰时段自动延长开启时间
• 附加功能：
  • 客流量统计（精度±3%）
  • 温度帘联动（室外温差>10℃时启动）

银行安全通道

• 安防集成：
  • 人脸识别联动（VIP客户自动开启）
  • 尾随检测报警（两人间距<0.5米触发）
  • 紧急锁闭（安防警报启动时自动关闭）
• 防护等级：
  • 防暴设计（承受500J冲击）
  • 电磁屏蔽（抵抗30V/m场强干扰）

维护保养实践指南

日常巡检项目

• 传感器清洁：每月用酒精棉擦拭光学窗口
• 机械部件润滑：每季度补充硅基润滑脂
• 系统自检：每周执行故障代码读取（通过LED指示灯）

性能检测标准

常见故障处理

技术演进与现状

现代自动门感应系统已实现多项技术突破：

• 生物识别集成：支持指纹/虹膜识别联动
• 能量回收设计：开关门动能转化为电能存储
• 智能学习算法：自动记忆高峰时段行为模式
• 无线组网功能：支持远程状态监控与参数设置

自动门感应器作为智能化建筑的关键组件，通过多种传感技术的协同配合，实现了安全、便捷的出入管理。从基础的红外探测到先进的视频识别，从单一触发到智能决策，其技术发展始终围绕提升用户体验与安全保障展开。在实际应用中，需要根据使用场景合理选择传感器类型，严格执行安装规范，并建立定期维护制度。通过精确的参数设置与可靠的系统设计，这种融合机械、电子、信息技术的装置正在持续优化现代建筑的通行体验。
