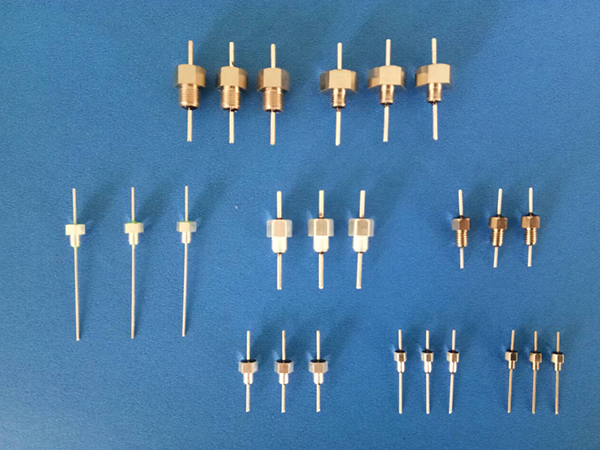

穿芯电容的结构特点与选型指南

穿芯电容是一种特殊结构的滤波元件，其最大特点是电容体中心设有通孔，允许导线或螺栓直接穿过。这种设计使其在抑制高频干扰方面具有独特优势，广泛应用于电源系统、通信设备、工业控制等领域。核心特性体现在三个方面：

• 高频滤波能力：对MHz级噪声呈现低阻抗特性（典型值<1Ω@100MHz）
• 大电流承载：额定电流可达100A（如型号CD12.5-100-2M）
• 安装便利性：支持导线直通安装，无需额外焊接

典型参数包括额定电压（50-1000VDC）、容量范围（1nF-10μF）、工作温度（-55℃至+125℃）等。在开关电源输入端，穿芯电容可将传导干扰衰减40dB以上，有效满足CISPR 32等电磁兼容标准。

工作原理与等效模型

结构特征解析
穿芯电容由多层介质与电极交替叠压构成：

1. 陶瓷介质层（如X7R材料）提供高介电常数
2. 金属化电极（镍/锡镀层）形成电容极板
3. 中心金属通孔（铜镀银）作为电流通道

电磁滤波机制

• 旁路作用：高频噪声通过电容耦合至地（路径阻抗<0.1Ω）
• 阻抗失配：与线路电感形成LC滤波器，反射干扰信号
• 插入损耗：在100MHz时可达60dB（衰减百万分之一）

等效电路模型包含三个要素：

• 理想电容C（标称容量）
• 等效串联电感ESL（典型值<1nH）
• 等效串联电阻ESR（<10mΩ）

以Φ10mm穿芯电容为例，当50MHz干扰信号通过时，其阻抗Z=1/(2πfC)+ESR≈0.3Ω，相比未安装时线路阻抗（通常>100Ω），形成有效的低阻抗旁路。

结构设计与材料选择

介质材料体系

电极结构优化

• 边缘场控制：采用环形电极设计，降低边缘放电风险
• 电流分布：星形放射状电极提升通流能力（载流提升30%）
• 热管理设计：铜芯直径与电流匹配（1A/mm²安全密度）

封装工艺创新

• 环氧包封：耐湿热性能（通过85℃/85%RH 1000h测试）
• 金属外壳：铝合金屏蔽罩提升机械强度（抗压>500N）
• 焊接端子：预镀锡处理确保可焊性（浸润时间<2s）

关键性能参数解读

电流承载能力

• 计算公式：I=K×√(C×dV/dt)
  其中K为材料系数（陶瓷介质取0.8）
• 增强措施：多芯并联结构（如4孔穿芯电容）

频率响应特性

• 自谐振频率：f0=1/(2π√(LC))
  典型值50-300MHz（C=1nF，ESL=0.5nH）
• 有效滤波范围：0.1f0至10f0

可靠性指标

• 耐电压测试：2.5倍额定电压持续60s无击穿
• 机械强度：承受5N·m扭矩安装不破裂
• 温度循环：-55℃~+125℃ 1000次循环容量变化<±5%

典型应用场景分析

开关电源滤波

• 输入端配置：X2类穿芯电容（250VAC/1μF）抑制差模干扰
• 输出端应用：低ESR型（CD10系列）滤除高频纹波
• 典型案例：某1kW电源EMI测试，传导干扰降低35dBμV

变频器系统保护

• 电机端安装：三相穿芯电容组（380VAC/2.2μF）吸收尖峰电压
• 效果验证：IGBT开关尖峰从1200V降至600V以下
• 布线规范：电容接地线长度<5cm（降低引线电感）

通信基站防护

• 电源入口：组合式穿芯电容（10nF+10μF）实现宽频滤波
• 防雷设计：配合气体放电管，通过8/20μs 20kA浪涌测试
• 安装方式：机柜门板直接安装（实现屏蔽体等电位）

医疗设备应用

• 心电图机：采用C0G材质（容量稳定性±0.5%）确保信号精度
• 高频电刀：高压穿芯电容（5kV/10nF）抑制辐射干扰
• 安全标准：满足IEC 60601-1漏电流<10μA要求

选型匹配指南

电气参数匹配

1. 电压等级：工作电压≤80%额定电压
2. 电流需求：峰值电流<90%额定值（考虑降额曲线）
3. 频率范围：目标干扰频率在电容有效滤波带宽内

机械参数考量

• 孔径选择：导线直径+0.3mm余量（确保无应力安装）
• 安装方式：面板开孔公差±0.1mm（防止机械损伤）
• 环境适应：户外型需满足IP67防护等级

特殊需求应对

• 高真空环境：选择无挥发材料（出气率<1×10^-9Pa·m³/s）
• 强振动场合：采用弹簧垫圈防松结构
• 高温环境：陶瓷直接键合铜（DBC）基板型耐温200℃

安装规范与工艺要点

焊接工艺控制

• 温度曲线：峰值温度260℃±5℃，持续时间<10s
• 焊料选择：Sn96.5Ag3Cu0.5无铅焊料（熔点217℃）
• 焊接顺序：先固定电容再焊接导线（避免机械应力）

接地处理规范

• 接地路径：使用宽铜带（长宽比<3:1）降低阻抗
• 接地点选择：多点接地间距<λ/10（λ为最高干扰波长）
• 接触处理：导电脂填充（接触电阻<1mΩ）

电磁兼容布局

• 位置选择：尽量靠近干扰源或敏感器件
• 走线优化：电源线双绞后穿芯（抑制差模干扰）
• 屏蔽配合：与金属机壳360°环周搭接（缝隙<1mm）

维护检测与故障处理

日常巡检项目

• 外观检查：每月查看包封层是否开裂（裂纹长度<2mm）
• 温度监测：红外测温仪检测温升（ΔT<20℃为正常）
• 接地检查：定期测量接地阻抗（<0.1Ω）

性能检测方法

• 容量测试：LCR表1kHz测量（偏差<标称值±10%）
• 耐压测试：2500VAC/60s（漏电流<1mA）
• 绝缘电阻：500VDC测量（>10GΩ）

常见故障处理

技术演进与现状

现代穿芯电容技术已实现多项突破：

• 高频型产品：自谐振频率提升至5GHz（介质厚度0.1mm）
• 大电流设计：水冷结构支持持续500A电流（ΔT<30℃）
• 集成化方案：内置压敏电阻形成组合式滤波器
• 微型化创新：0402封装穿芯电容（1.0×0.5mm）面世

穿芯电容作为电磁兼容工程的关键元件，通过独特结构设计在干扰防治领域发挥着不可替代的作用。从工业变频器到医疗设备，从通信基站到新能源汽车，其强大的高频噪声抑制能力正在为各类电子系统构建清洁的电磁环境。在实际应用中，需要根据干扰频谱特性精准选型，严格遵循安装规范，并建立定期检测维护制度。
