磁力泵的特点与优势

磁力泵是一种通过磁力耦合实现动力传递的无密封泵，其最大特点是完全消除了传统机械密封结构。这种设计革命性地解决了流体输送过程中的泄漏问题，在化工、制药、电镀等对密封性要求严苛的领域具有不可替代的优势。核心特征体现在三个方面：

• 零泄漏设计：采用静密封替代动密封，杜绝介质外泄
• 动力隔离传输：内外磁钢组件实现非接触式扭矩传递
• 耐腐蚀结构：过流部件可选钛合金、碳化硅等特种材料

典型工作参数包括流量范围（0.5-400m³/h）、扬程（最高200m）、介质温度（-20℃至350℃）等。相比传统离心泵，磁力泵的传动效率可达92%-98%，特别适合输送有毒、易燃、强腐蚀性介质。

工作原理深度剖析

磁力耦合系统
动力传递的核心在于内外磁转子的相互作用：

1. 电机驱动外磁转子旋转，产生旋转磁场
2. 内磁转子受磁场力作用同步转动（转速差<3%）
3. 扭矩通过隔离套传递给叶轮，推动介质流动

磁钢材料通常选用钕铁硼（N35SH等级），表面镀镍处理防腐蚀。高性能型号的磁能积可达45MGOe，能传递最大扭矩300N·m。

介质循环系统

• 叶轮结构：闭式/开式叶轮设计，平衡孔消除轴向力
• 轴向力平衡：设置副叶片或平衡鼓结构
• 冷却润滑：自循环管路将部分介质引入轴承腔

关键保护机制

• 温度监控：PT100传感器实时监测隔离套温度（报警阈值110℃）
• 干转保护：流量开关在断流时自动停机（响应时间<2秒）
• 过载防护：热继电器设定电流保护值（通常为额定值120%）

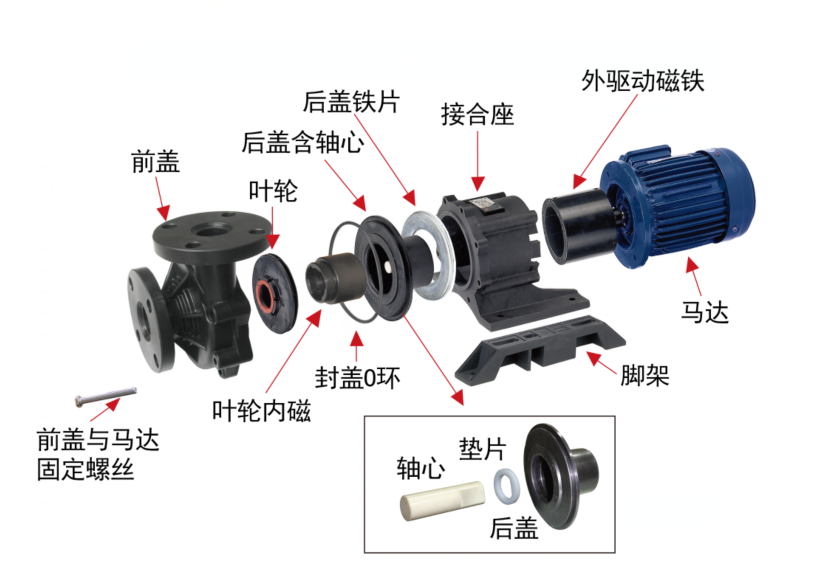

结构组成与材料选择

磁力驱动模块

• 外磁转子：固定在电机轴上，与电机同步旋转
• 内磁转子：连接泵轴带动叶轮，采用全封闭结构
• 隔离套：厚壁金属套（哈氏合金C276）或陶瓷衬里，厚度2-5mm

过流部件配置

辅助系统构成

• 冷却管路：维持轴承腔温度<80℃
• 排气装置：消除气缚现象，确保启动顺利
• 对中调节：激光对中仪保证电机与泵体同轴度<0.05mm

性能优势与技术局限

显著技术优势

• 安全环保：彻底消除有毒介质泄漏风险
• 维护简便：无密封件更换需求，维护周期延长3-5倍
• 适应性强：可输送含结晶颗粒介质（粒径<0.5mm）
• 长寿命设计：轴承寿命达24000小时（连续运行3年）

现有技术局限

• 功率限制：单机最大功率不超过200kW
• 效率损失：磁涡流导致约5%的能量损耗
• 成本较高：价格是普通离心泵的2-3倍
• 特殊禁忌：禁止输送含铁磁性颗粒介质

典型应用场景详解

化工生产系统

• 氯碱工业：输送32%液碱（温度80℃），采用镍基合金材质
• 农药中间体：处理含甲苯、二甲苯等有机溶剂介质
• 防爆要求：Ex d IIC T4防爆认证，适应Zone 1危险区域

电子电镀行业

• 酸液循环：硫酸铜电解液输送（固含量8%）
• 精密控制：配备变频器实现流量±1%精度调节
• 纯水系统：超纯水输送选用PP材质泵体（电阻率18MΩ·cm）

医药制造领域

• 无菌输送：316L不锈钢抛光至Ra0.4μm，符合GMP标准
• 在线清洗：支持CIP循环（4%NaOH溶液，80℃）
• 生物制品：处理含菌种培养基（粘度<500cP）

环保治理工程

• 废水处理：输送含10%盐酸的蚀刻废液
• 废气吸收：循环NaOH喷淋液（pH>12）
• 污泥转运：含固率5%的絮凝污泥输送

选型参数匹配要点

介质特性匹配

• 腐蚀性：根据介质pH值、浓度选择相应材质（参见ISO 21457标准）
• 粘度范围：适用介质粘度<1000cP（超出需特殊设计）
• 颗粒含量：硬质颗粒粒径<0.2mm，浓度<5%（体积比）

工况参数计算

1. 流量确定：Q=实际需求×1.2（安全系数）
2. 扬程计算：H=管路损失+垂直提升+出口压力
3. 汽蚀校核：NPSHa > NPSHr + 0.5m

特殊环境适配

• 高温工况：配置双隔离套+外冷却水夹套
• 低温环境：预冷处理防止介质结晶
• 户外安装：IP55防护等级，-40℃低温启动

安装调试规范流程

基础施工要求

• 混凝土基础：承载力≥1.5倍设备重量，水平度<0.1mm/m
• 管道连接：进出口配弹性接头，减少振动传递
• 电气接线：电机功率线截面≥4mm²/10kW，接地电阻<4Ω

调试启动步骤

1. 手动盘车：确认转子转动灵活无卡阻
2. 灌泵排气：打开顶部排气阀至连续出液
3. 点动测试：检查旋转方向与箭头标识一致
4. 负载运行：逐步开启出口阀门至工况点

性能验收标准

• 振动值：轴承处振动速度≤2.8mm/s（GB/T 29531）
• 噪声等级：距离1米处≤85dB(A)
• 温升要求：轴承箱温升≤35℃，最高温度≤75℃

维护保养实践指南

日常巡检项目

• 振动监测：每周记录轴承振动频谱
• 温度检查：红外测温仪扫描隔离套表面
• 泄漏观察：检查静密封点渗漏情况

定期维护内容

• 季度保养：清洗入口过滤器，检查叶轮磨损
• 年度大修：更换轴承润滑液，检测磁钢退磁率
• 寿命管理：每3年进行效率测试（下降>10%需整修）

常见故障处理

技术演进与现状

当前主流磁力泵已实现多项技术突破：

• 高压型产品：耐压等级达25MPa，用于超临界流体输送
• 智能监控型：集成振动、温度、流量传感器，支持物联网接入
• 复合材质：碳纤维增强隔离套使壁厚减少30%
• 高效设计：流道优化使效率提升至94%

磁力泵作为现代工业的重要输送设备，通过创新的磁力耦合技术完美解决了高危介质输送的密封难题。从化工生产到医药制造，从环保治理到电子电镀，其独特的零泄漏特性正在为各行业构建更安全、更环保的生产体系。在实际应用中，需要根据介质特性精准选型，严格执行安装规范，并建立科学的维护制度。随着材料科学与制造技术的进步，这种无密封泵将继续拓展应用边界，为工业流程的安全高效运行提供可靠保障。
