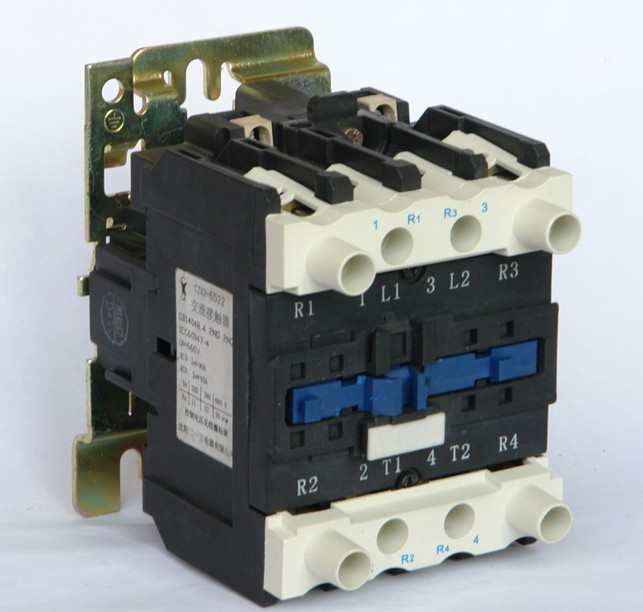

接触器工作原理及其在电气控制中的应用

接触器是电气控制系统中最常用的自动化切换器件之一，它通过电磁机构实现电路的远程通断控制。作为一种特殊的继电器，接触器具备大电流切换能力，广泛应用于电动机控制、照明系统、电热设备等场合。

接触器的基本功能与分类

接触器本质上是一种电磁开关，其核心功能是在控制电路的作用下自动接通或断开主电路。与手动开关相比，接触器具有三大显著优势：能够实现远距离控制、允许频繁操作、具备失压保护功能。根据不同的分类标准，接触器可分为多种类型：

按主触点负载性质可分为交流接触器和直流接触器。交流接触器通常采用栅片灭弧装置，适用于50Hz或60Hz的交流电路；直流接触器则采用磁吹灭弧方式，专门用于直流电力系统。按主触点对数可分为单极、双极和三极接触器，其中三极接触器在电动机控制中应用最为普遍。

按灭弧介质可分为空气式接触器和真空接触器。普通接触器采用空气作为灭弧介质，适用于一般场合；真空接触器将触点密封在真空泡内，具有更长的电气寿命，常用于高压大电流场合。

电磁系统：接触器的驱动核心

接触器的电磁系统是其动作的动力来源，主要由线圈、铁芯和衔铁三部分组成。当控制电压施加在线圈两端时，线圈产生电磁场，使静止的铁芯磁化。磁化后的铁芯产生电磁吸力，吸引可动的衔铁向铁芯运动。衔铁的运动通过机械连杆带动主触点闭合，从而接通主电路。

电磁系统的设计直接影响接触器的性能。线圈一般采用漆包铜线绕制，其匝数和线径决定了接触器的吸合电压和保持电压。铁芯通常采用硅钢片叠压而成，以减少涡流损耗。在交流接触器中，铁芯端面还装有短路环，用于消除交流电过零时产生的振动和噪音。

当控制电压消失时，电磁力随之消失，衔铁在反力弹簧的作用下返回初始位置，主触点断开。这种特性使接触器具备失压保护功能，即当电网电压严重下降或断电时，接触器会自动断开，防止电压恢复时设备自行启动造成事故。

触点系统：电流通断的关键部件

触点系统是接触器执行电路通断功能的直接部件，由静触点和动触点组成。根据功能不同，触点可分为主触点和辅助触点。主触点用于接通和断开主电路，通常采用银基合金材料制成，具有良好的导电性和抗电弧侵蚀能力；辅助触点用于控制电路，主要起信号传递和联锁作用。

触点的工作状态分为四种：闭合状态、断开过程、断开状态和闭合过程。在闭合状态下，触点间存在接触电阻，其大小直接影响接触器的温升。优质的触点材料和高品质的表面处理可以显著降低接触电阻。在断开过程中，触点间会产生电弧，这是接触器设计需要重点解决的问题。

触点的接触形式主要有面接触、线接触和点接触三种。大容量接触器通常采用面接触以增加导电面积；小容量接触器则多采用线接触或点接触，以获得更大的接触压力。触点的压力大小直接影响接触电阻和抗振性能，一般通过弹簧机构来保证恒定的接触压力。

灭弧装置：保障安全分断的重要机构

当接触器断开感性负载时，由于电流不能突变，触点间会产生强烈的电弧。电弧的高温会烧蚀触点，降低接触器的电气寿命，严重时甚至可能引发相间短路。因此，接触器必须配备有效的灭弧装置。

交流接触器常采用栅片灭弧装置。其工作原理是利用电流的磁效应，将长电弧分割成多个短电弧，利用交流电过零的特性实现电弧熄灭。栅片通常由多片镀铜铁片组成，安装在触点周围。当电弧产生时，在电磁力的作用下被拉入栅片并被分割冷却。

直流接触器则多采用磁吹灭弧方式。由于直流电没有自然过零点，电弧更难熄灭。磁吹灭弧通过在电弧区域建立外加磁场，利用电磁力将电弧拉长并冷却，最终实现熄灭。大容量直流接触器还可能采用永磁体来增强灭弧效果。

对于特别重要的场合或大电流应用，可采用真空接触器。其触点密封在真空环境中，由于缺乏可电离介质，电弧难以持续，因此具有极高的分断能力和电气寿命。真空接触器特别适用于煤矿、石油化工等易燃易爆场所。

接触器的主要技术参数

接触器的性能可通过一系列技术参数来表征，正确理解这些参数对选型和应用至关重要。

额定工作电压是指接触器主触点能长期承受的最高电压，通常分为交流380V、660V和直流220V、440V等几个等级。额定工作电流则是在规定条件下主触点能长期通过的电流值，一般按AC-3使用类别（电动机直接启动）标定。

操作频率表示接触器每小时允许的操作次数，普通接触器一般为600次/小时，高操作频率接触器可达1200次/小时。电气寿命指在额定条件下接触器能承受的通断次数，通常为数十万次到百万次不等。

吸合电压和释放电压是接触器可靠工作的关键参数。标准规定交流接触器的吸合电压不低于85%额定电压，释放电压不高于75%额定电压。直流接触器的相应值为80%和10%。这些参数保证了接触器在电网电压波动时仍能可靠工作。

接触器的典型应用电路

接触器在电气控制系统中有着广泛的应用，最常见的当属电动机控制。在三相异步电动机的直接启动电路中，接触器作为主控元件，配合热继电器实现过载保护。按下启动按钮时，接触器线圈得电吸合，主触点闭合，电动机通电运转；按下停止按钮或发生过载时，接触器断开，电动机停止。

在星-三角降压启动电路中，需要两个接触器协同工作。启动时，主接触器和星形接触器同时吸合，电动机绕组接成星形降压启动；经过延时后，星形接触器断开，三角形接触器闭合，电动机转入全压运行。这种控制方式可有效降低启动电流。

接触器还可用于照明控制、电热设备控制以及电容器的投切等场合。在多地点控制电路中，通过多个按钮并联或串联，可以实现设备的异地操作。在互锁控制中，利用接触器的辅助触点可以实现设备间的安全联锁，防止误操作。

接触器的选型与维护

正确选择接触器需要考虑多个因素。首先应根据负载性质确定接触器的使用类别：AC-1用于非感性负载，AC-3用于电动机直接启动，AC-4用于电动机点动和反接制动。其次要匹配负载的额定电压和电流，一般接触器的额定电流应比负载电流大一个等级。

环境条件也是选型的重要依据。在潮湿、多尘或腐蚀性环境中，应选用防护等级较高的接触器（如IP54）。对于振动较大的场合，应选择具有防振结构的接触器。在海拔2000米以上地区使用时，需考虑降容问题。

接触器的日常维护主要包括定期检查触点状态、清理灰尘、紧固接线等。当触点磨损超过原厚度的2/3或出现严重烧蚀时，应及时更换。对于频繁操作的接触器，应定期检查机械部件的磨损情况，必要时添加润滑剂。长期不用的接触器再次投入运行前，应测量线圈绝缘电阻，确保其不低于1MΩ。

接触器常见故障分析

接触器在使用过程中可能出现各种故障，了解这些故障的表现形式和原因有助于快速排除问题。

线圈过热或烧毁是常见故障之一，可能原因包括电源电压过高或过低、线圈匝间短路、操作频率过高等。触点熔焊则多由负载短路、触点压力不足或分断能力不足引起。接触器噪音过大通常源于铁芯极面脏污、短路环断裂或电压过低。

接触器吸合不上可能由控制回路断路、线圈断路、机械卡阻等原因造成。释放缓慢则可能是反力弹簧失效、铁芯极面油污过多或剩磁过大所致。辅助触点接触不良会影响整个控制系统的可靠性，多因触点氧化或机械变形引起。

接触器作为电气控制领域的基础元件，其可靠工作对整个系统的稳定性至关重要。通过深入了解其电磁系统、触点系统和灭弧装置的工作原理，可以更好地进行设备选型、维护和故障排除。在实际应用中，应根据负载特性和环境条件选择合适的接触器，并定期进行维护检查，确保其长期稳定运行。随着工业自动化程度的不断提高，接触器仍将在各类控制系统中发挥不可替代的作用。
