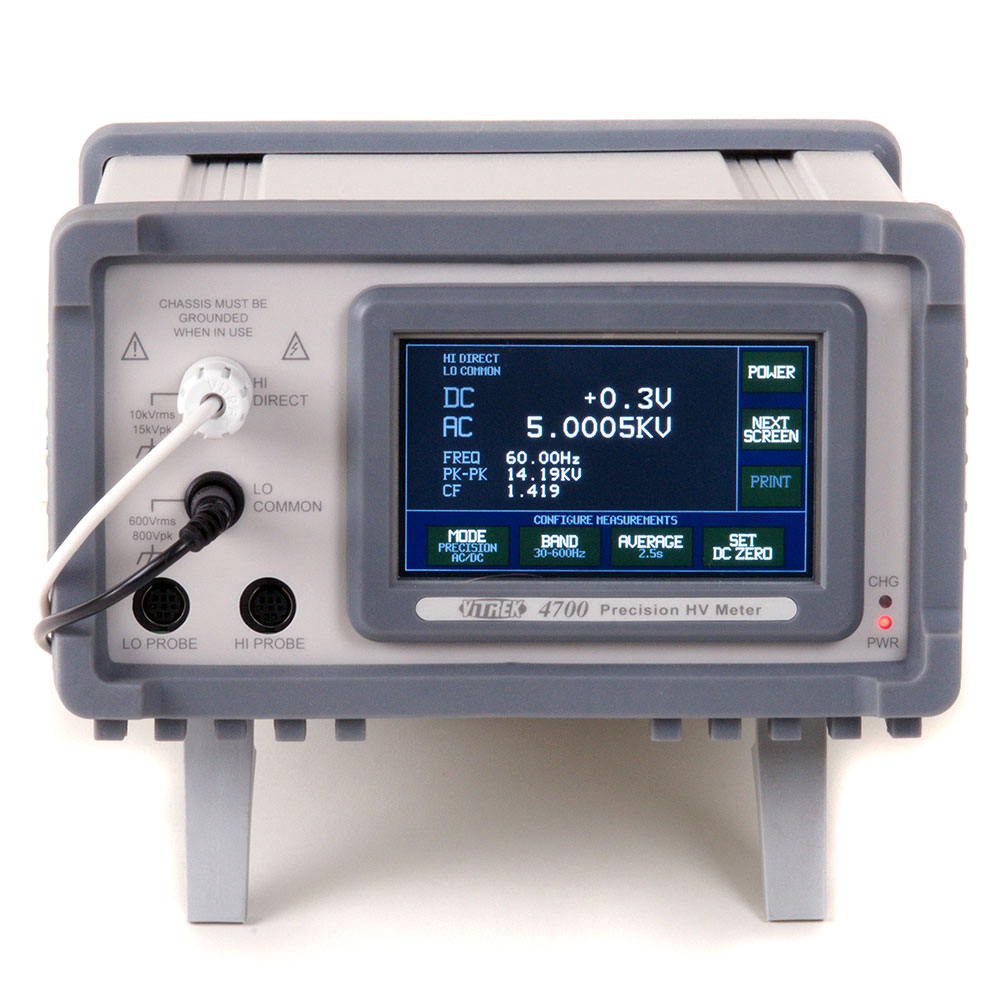

高压测量仪技术原理及其测量精度影响因素

高压测量仪是电力系统运行维护和高压试验中不可或缺的关键设备，主要用于准确测量交直流高电压的幅值、波形等参数。这类仪器在变电站设备检测、电力设备预防性试验、高压实验室研究等领域发挥着重要作用。随着电力系统电压等级的不断提高，对高压测量技术的要求也日益严格。

高压测量的基本概念与挑战

高压测量通常指对1kV以上电压的精确测量，与常规低压测量相比面临诸多特殊挑战。高电压环境下，空气绝缘距离增加，电磁干扰增强，测量系统必须解决绝缘配合、电磁兼容和准确度保持等问题。测量过程中既要保证测试人员的安全，又要确保测量结果的可靠性，这需要特殊的测量方法和专用仪器。

在电力系统中，电压测量主要分为稳态测量和暂态测量两大类。稳态测量关注工频电压的有效值和波形畸变率，用于评估设备正常运行状态；暂态测量则捕捉雷击、操作过电压等瞬态过程，为绝缘配合研究提供数据。不同的测量需求催生了多种高压测量技术和相应仪器。

高压测量仪的核心技术原理

高压测量仪根据工作原理可分为电阻分压型、电容分压型、阻容分压型和电场测量型等几种基本类型。电阻分压器通过高压臂电阻和低压臂电阻的精确比例关系实现电压变换，其结构简单但对电阻的温度稳定性要求极高。电容分压器利用高压电容和低压电容串联分压，特别适合交流高压测量，具有频率响应好的优点。

阻容分压器结合了电阻和电容的特性，既能测量交流高压也能测量直流高压，是目前应用最广泛的一种分压方式。电场测量型仪器则通过测量高压导体周围的电场强度来推算电压值，这种非接触式测量在特殊场合具有独特优势。

无论采用何种原理，高压测量仪都必须解决高低压之间的绝缘隔离问题。常见方法包括采用绝缘支柱、充气绝缘或油浸绝缘等方式，确保在最高工作电压下不发生沿面闪络或击穿。测量系统的屏蔽设计也至关重要，需要有效抑制外界电磁干扰和内部信号串扰。

常用高压测量仪器详解

分压器系统是高压测量的核心部件，由高压分压单元和低压测量单元组成。高压分压单元通常采用多级结构，通过合理分配每级的电压梯度来优化电场分布。低压测量单元包含信号调理电路和显示记录装置，现代仪器普遍采用数字化处理技术，具备数据存储和通信功能。

高压静电电压表基于静电力平衡原理，当被测电压施加在可动电极上时，产生的静电力与校准弹簧的反力平衡，通过位移测量确定电压值。这类仪表输入阻抗极高，几乎不消耗被测电路能量，特别适合实验室精密测量，但易受机械振动和气流影响。

高压数字兆欧表是测量绝缘电阻的专用设备，通过直流高压发生器产生测试电压（通常为500V至10kV），然后测量流过试品的微弱电流来计算绝缘电阻值。现代兆欧表普遍采用数字滤波技术，能有效抑制干扰，准确测量高达10TΩ的绝缘电阻。

局部放电检测仪用于测量高压设备内部的局部放电信号，其核心是高频电流传感器和信号处理系统。通过分析放电脉冲的幅值、相位和频次，可以评估设备绝缘状态。先进的局部放电检测仪能实现脉冲波形记录和三维谱图分析，为故障诊断提供更丰富信息。

测量系统的精度影响因素

高压测量系统的精度受多种因素影响，温度变化会导致分压器电阻值或介质常数改变，进而引入测量误差。精密测量时需要监测环境温度，必要时采用温度补偿技术。湿度变化会影响表面泄漏电流，特别是在高阻抗测量中可能造成显著误差。

频率特性是交流测量必须考虑的因素。电容分压器在工频范围内通常具有平坦的频率响应，但当测量高频暂态电压时，分压器的等效电感和杂散电容会引入衰减和相移。针对纳秒级快速暂态的测量，需要特殊设计的宽带分压器。

电磁干扰是现场测量中的主要挑战。高压试验时产生的强烈电磁场可能耦合到测量回路中，造成信号失真。良好的屏蔽接地、双绞线传输和光纤隔离等技术可有效提高抗干扰能力。对于数字测量系统，采样时钟的抖动和量化误差也会影响最终测量精度。

高压测量的标准化与校准

为保证测量结果的可靠性和可比性，高压测量必须遵循相关国家标准和行业规范。IEC 60060系列标准规定了高压试验的测量方法和系统要求，包括测量不确定度的评定方法。定期校准是保证测量仪器准确度的必要措施，通常需要送至具有资质的计量机构进行。

分压器系统的校准包括比例校准和线性度校准。比例校准在较低电压下进行，使用标准电压源和精密测量仪器确定分压比；线性度校准则需要逐步升高电压，验证在整个量程范围内的比例一致性。对于冲击电压测量系统，还需进行方波响应测试，评估系统的暂态特性。

现场测量前应进行系统检查，包括绝缘电阻测试、接地连续性检查和零位校准。测量过程中需要记录环境条件（温湿度、气压等）和仪器状态，这些信息对后续数据分析至关重要。当测量结果出现异常时，应首先排查测量系统本身的问题，避免误判设备状态。

典型应用场景分析

在变电站预防性试验中，高压测量仪用于检测电力变压器、断路器等设备的绝缘性能。通过测量介质损耗角正切值（tanδ）和电容变化，可以评估绝缘老化状况。直流高压测量在电缆耐压试验中尤为重要，能发现绝缘中的集中性缺陷。

高压实验室的研究工作依赖精密的测量系统。在气体击穿特性研究中，需要准确记录击穿电压和预放电现象；绝缘材料测试则要求长时间稳定施加高电压并监测泄漏电流。这些研究为电力设备的设计和运维提供理论基础。

新能源领域同样需要高压测量技术。光伏电站的直流侧电压可达1500V，需要专门的直流测量系统；风力发电机的匝间绝缘测试则涉及高频高压测量。电动汽车充电桩的绝缘检测也属于高压测量范畴，关系到用户安全。

安全操作规范与维护要点

高压测量作业必须严格遵守安全规程。操作人员应穿戴绝缘防护用具，保持与带电部位的安全距离。试验区域需设置明显警示标志，防止无关人员误入。接线时应先接接地端，后接高压端；拆线时顺序相反。测量完成后必须充分放电，放电时间一般不少于加压时间的3倍。

仪器的日常维护包括定期清洁绝缘表面、检查连接部件紧固状态和验证基本功能。长期存放的仪器再次使用前应进行性能验证，特别是绝缘性能测试。电子测量设备需要注意防潮防尘，避免剧烈温度变化。精密仪器应定期通电运行，保持内部元件活性。

故障排查应遵循从简到繁的原则。测量异常时首先检查电源供应、接地连接和信号线缆等基本环节；然后验证传感器和分压器的工作状态；最后考虑仪器内部电路故障。复杂仪器的维修应由专业技术人员进行，避免盲目拆卸导致二次损坏。

测量数据的处理与分析

原始测量数据通常需要经过处理才能得出有效结论。数字测量系统采集的波形数据可能需要进行数字滤波以消除噪声干扰。交流测量结果一般表示为有效值，但波形畸变严重时还需分析各次谐波含量。冲击电压测量需提取波前时间、半峰值时间等特征参数。

数据比对是发现设备异常的有效方法。将当前测量结果与历史数据、同类设备数据或标准限值进行比较，可以评估设备状态变化趋势。统计分析技术如趋势分析、相关性分析等，能从大量测量数据中提取有价值的信息。

测量报告应包含完整的测试条件记录、仪器信息和原始数据。重要的试验还需保存波形记录和现场照片。规范的数据管理便于后续查询和分析，也是质量追溯的重要依据。电子化数据管理系统可以大大提高数据利用效率。

高压测量仪作为连接高压系统与测量人员的桥梁，其性能直接关系到电力设备状态评估的准确性。从传统的指针式仪表到现代数字化测量系统，高压测量技术不断发展，但基本原理和核心挑战依然存在。理解各类测量仪的工作原理和适用范围，掌握正确的使用方法，才能获得真实可靠的测量结果。在实际工作中，应始终坚持安全第一的原则，将标准规范落实到每个测量环节，为电力系统的安全运行提供有力保障。
