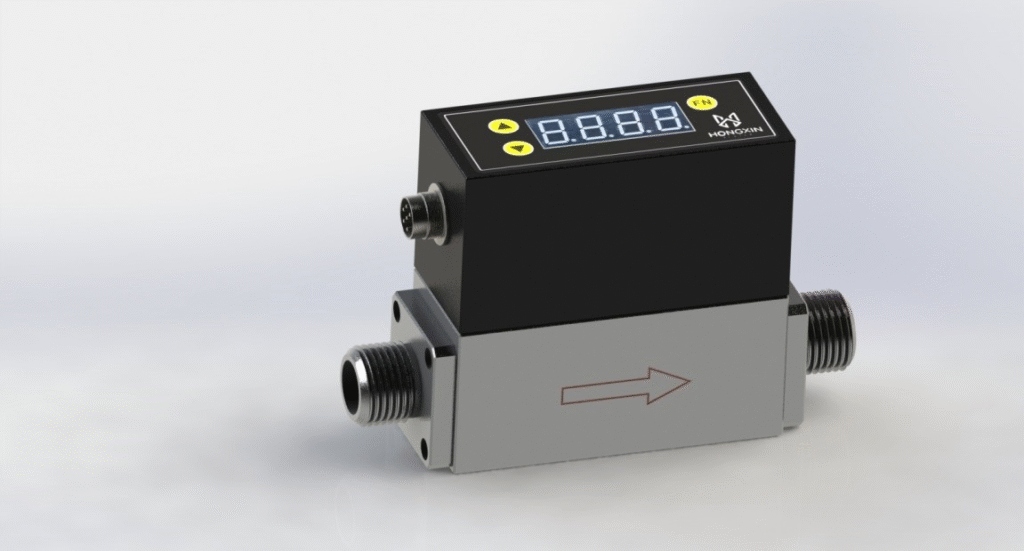

气体流量传感器工作原理及测量方法

气体流量测量是指对管道或开放空间中气体流动状态的量化过程，主要包括体积流量和质量流量两种测量方式。体积流量关注单位时间内通过某一截面的气体体积，常用单位为立方米每小时（m³/h）；质量流量则测量气体质量通过率，单位为千克每小时（kg/h）。在实际应用中，需要根据测量目的和气体特性选择合适的测量方式。

与液体流量测量相比，气体流量测量面临更多挑战。气体的可压缩性使得流量受温度和压力影响显著；低密度特性导致信号较弱；某些气体还具有腐蚀性或易燃易爆特性。这些特点要求气体流量传感器必须具备更高的灵敏度和环境适应性。

热式气体流量传感器工作原理

热式传感器是目前应用最广泛的气体流量测量技术之一，其核心原理是基于热传导与对流的平衡关系。传感器内部装有加热元件和温度感应元件，当气体流动时，会带走加热元件的热量，导致温度分布发生变化。通过测量这种温度变化，可以推算出气体流速。

恒温差式热式流量计保持加热元件与气流之间的温差恒定，通过测量维持该温差所需的加热功率来确定流量。恒功率式则保持加热功率不变，通过检测温度变化来计算流量。热式传感器具有结构简单、响应快、压损小的优点，特别适合中小管径的低速气体流量测量。

热分布式质量流量计在测量管外壁布置两组对称的温度传感器，中间设置加热器。无流动时温度场对称分布；当气体流动时，下游温度升高而上游温度降低，通过检测这种温度差即可测得质量流量。这种设计对安装条件要求较低，且不受气体成分变化影响。

差压式气体流量测量技术

差压式测量是基于伯努利原理的经典方法，通过测量流体通过节流装置时产生的压力差来确定流量。常见的节流元件包括孔板、文丘里管和均速管等。孔板结构简单但压力损失大；文丘里管压损较小但造价较高；均速管则具有安装方便的特点。

差压变送器将检测到的压力差转换为标准电信号（如4-20mA），配合流量计算仪可以实现流量显示和累计。现代智能差压变送器内置微处理器，能够自动补偿温度和压力变化，显著提高测量精度。需要注意的是，差压式测量结果受气体密度影响较大，在工况偏离设计条件时需要引入补偿计算。

涡街流量计利用卡门涡街原理，在流体中设置阻流体，当气体流过时会产生交替分离的涡旋，其频率与流速成正比。通过检测涡旋频率即可确定流量。这种传感器无可动部件，量程比宽，但要求流体具有一定流速才能产生稳定的涡街。

超声波气体流量测量方法

超声波流量计通过测量超声波在气流中的传播速度变化来检测流量。时差法测量顺流和逆流方向超声波的传播时间差；多普勒法则利用流体中颗粒反射的超声波频率偏移。时差法精度较高但要求流体洁净；多普勒法适用于含颗粒的气体但精度相对较低。

超声波传感器的最大优势是非接触测量，不会对气流产生扰动，且无压力损失。其测量精度受温度影响较大，需要配备温度补偿系统。在天然气输配和大口径管道测量中，超声波技术因其宽量程和高可靠性得到广泛应用。安装时需保证足够长的直管段，以确保流速分布稳定。

科里奥利质量流量计的特殊应用

科里奥利流量计通过检测流体在振动管中产生的科里奥利力效应来直接测量质量流量。当气体流经振动中的测量管时，会产生与质量流量成正比的相位差。这种测量方式不受气体压力、温度变化影响，能直接输出质量流量信号。

虽然科里奥利流量计造价较高，但在需要精确质量流量测量的场合具有不可替代的优势，如化工过程控制、半导体制造等。其测量精度可达±0.2%，且可同时测量密度和温度。需要注意的是，这种传感器对安装应力敏感，必须按照要求进行支撑和固定。

气体流量传感器的关键性能参数

量程范围是选择传感器的首要考虑因素，通常以最大流量与最小流量的比值表示。工业级传感器的量程比一般在10:1至100:1之间。精度等级表示测量结果与真实值的最大允许偏差，普通工业传感器为±1%FS，高精度型可达±0.5%FS。

响应时间反映传感器跟踪流量变化的速度，从几毫秒到数秒不等，取决于传感器原理和信号处理方式。压力损失是重要经济指标，特别是在大流量场合，过大的压损会导致能耗增加。重复性表示在相同条件下多次测量的结果一致性，通常优于精度指标。

环境适应性包括工作温度范围、防护等级和防爆认证等。工业现场使用的传感器通常需要IP65及以上防护等级，易燃易爆环境则要求具备相应的防爆认证。电气接口和输出信号类型也需与控制系统匹配。

特殊气体流量的测量挑战

腐蚀性气体测量需要传感器接触部件采用耐腐蚀材料，如哈氏合金或聚四氟乙烯涂层。对于氯气、硫化氢等危险气体，还需考虑密封结构和泄漏监测。微型热式传感器通过减少接触面积和提高表面处理工艺来增强耐腐蚀性。

高温气体流量测量面临材料耐受性和信号漂移问题。某些工业过程气体温度可达400℃以上，需要采用特殊冷却结构或非接触测量方式。红外测温辅助的热式传感器能够实现高温环境下的稳定测量。

极低流量测量（如100mL/min以下）要求传感器具有极高的灵敏度。毛细管式热质量流量计通过缩小流道尺寸提高信噪比，配合精密温度控制电路，可以实现微小流量的精确测量。医疗呼吸设备中的氧气流量监测就是典型应用。

安装与维护的实用要点

正确的安装位置对测量精度至关重要。传感器应安装在管道振动小、电磁干扰弱的位置，上下游保持足够的直管段（通常前10D后5D，D为管径）。对于水平管道，避免安装在顶部可能积聚冷凝水的位置，或底部可能沉积杂质的位置。

定期校准是保证测量精度的必要措施。标准表法使用更高精度的流量标准装置进行比对；干校则通过检查传感器各环节的电气特性来验证性能。现场校准需记录环境条件和工艺参数，便于数据分析。

日常维护包括检查密封状况、清理传感器表面沉积物、验证零点漂移等。热式传感器需定期检查加热元件电阻；超声波传感器要清洁换能器表面；差压式仪表需排除引压管中的积液。建立完整的维护记录有助于分析传感器性能变化趋势。

典型工业应用案例分析

在天然气输配系统中，涡轮流量计和超声波流量计是主力测量设备，配合温度压力补偿实现贸易计量。调压站采用多传感器冗余配置，确保计量可靠性。气体组分分析仪定期检测热值变化，为流量计算提供修正参数。

半导体制造厂的工艺气体控制系统使用高纯度质量流量控制器（MFC），将科里奥利原理与精密调节阀结合，实现流量的精确设定和控制。这些MFC通常集成在气体分配系统中，通过总线通信与主控系统连接。

燃煤电厂的烟气监测系统采用热式流量计测量脱硫塔入口烟气流量，配合SO2、NOx浓度检测计算污染物排放总量。传感器的耐腐蚀设计和自动吹扫功能保证了在恶劣环境下的长期稳定运行。

测量误差分析与处理

安装误差是现场测量中最常见的问题。不满足直管段要求会导致流速分布畸变；管道内径与传感器标称尺寸不符造成流速计算偏差；密封垫片突入管道内壁也会干扰流动状态。这些情况需要通过改进安装或引入修正系数来解决。

工况变化引起的误差需要特别注意。当实际工作压力、温度与设计条件差异较大时，必须进行密度补偿。气体组分变化也会影响热导率等物性参数，导致热式传感器测量偏差。在线组分分析或定期标定可以缓解这类问题。

信号干扰主要表现为读数波动或跳变。强电磁场可能影响传感器电路；机械振动会导致虚假信号；电源质量不佳也会引入噪声。采用屏蔽电缆、加强接地、增加阻尼措施等方法可以有效提高信号稳定性。

气体流量传感器作为工业自动化的重要感知元件，其技术发展始终围绕测量精度、可靠性和适用性展开。从基本原理到实际应用，理解各类传感器的特点和局限，才能针对具体测量需求做出合理选择。在实际工程中，正确的安装维护和规范的操作流程与传感器本身的性能同样重要。随着测量技术的不断创新，气体流量传感器必将在更广阔的领域发挥关键作用，为工业生产、环境保护和能源管理提供精确的数据支持。
