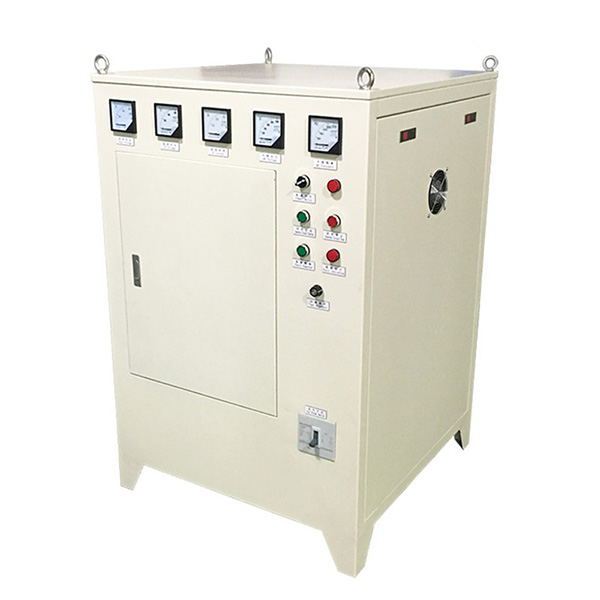

可控硅中频电源的结构与应用

在现代工业电力系统中，中频电源因其高效能、精准控制等特点，成为金属熔炼、热处理、感应加热等领域的核心设备。可控硅中频电源作为其中的典型代表，凭借其成熟的技术架构和稳定的输出性能，被广泛采用。

可控硅中频电源的核心原理
可控硅中频电源的核心在于通过可控硅（晶闸管）器件实现工频交流电向中频交流电的转换。其工作流程可概括为“整流-滤波-逆变”三大环节：

1. 整流环节：工频交流电（50/60Hz）通过三相整流桥转换为直流电。可控硅在此阶段通过触发角控制调节输出电压，实现初步功率调控。
2. 滤波环节：直流电经滤波电抗器和平波电容滤除纹波，形成平稳的直流电压，为后续逆变提供稳定能量源。
3. 逆变环节：滤波后的直流电通过可控硅组成的逆变桥，在控制电路驱动下切换导通状态，生成频率范围为几百赫兹至数十千赫兹的中频交流电。

此过程中，逆变频率由可控硅的开关速度及触发逻辑决定，而负载特性（如感应线圈的电感值）直接影响谐振频率的匹配，需通过调节电路参数实现高效能量传输。

结构组成与关键器件选型

一套完整的可控硅中频电源通常包含以下核心模块：

• 整流单元：由三相可控硅桥构成，需根据电源功率选择器件耐压与电流等级。例如，1000kW电源通常采用多只可控硅并联以分散热负荷。
• 滤波单元：包括直流电抗器与支撑电容，电抗器电感量需匹配系统容量，抑制电流突变；电容则需具备高耐压、低损耗特性。
• 逆变单元：由反并联可控硅组成全桥或半桥结构，器件需具备快速关断能力以减少开关损耗。
• 控制电路：含触发板、保护电路及频率跟踪模块，负责生成触发脉冲、监测过流/过压信号，并实时调整逆变频率以适应负载变化。

器件选型需重点关注环境适应性。例如，高温车间需采用水冷散热型可控硅，粉尘环境需加强控制柜的密封设计。

典型应用场景分析
可控硅中频电源的灵活性与高效率使其在多个工业场景中发挥关键作用：

• 金属熔炼：用于中频感应炉，将金属原料加热至熔融状态。其优势在于加热均匀、氧化损耗低，特别适用于钢铁、铜合金等材料的熔炼。
• 热处理加工：在齿轮、轴承等零部件的表面淬火中，通过调节频率控制加热深度，实现表层硬化而芯部保持韧性。
• 焊接与钎焊：为感应钎焊设备提供中频电流，快速加热焊点，减少热影响区，提升焊接质量。
• 半导体制造：在单晶硅生长炉中，提供稳定的中频电源以维持熔融硅的温度均匀性。

选型与系统配置要点
合理选型是保障设备运行效能的基础，需综合以下因素：

• 功率需求：根据负载最大功率（如熔炼炉容量）确定电源额定功率，通常预留10%-20%裕量以避免过载。
• 频率匹配：加热深度与频率成反比，例如1-10kHz适用于深层透热，100kHz以上用于表面加热。
• 冷却方式：低功率设备可采用风冷，高功率（>500kW）需配置闭式水冷系统，水质需满足低电导率要求。
• 保护功能：必备过流、过压、缺相保护，高端设备可集成谐波抑制模块以减少对电网干扰。

安装时需注意：

• 电源柜与负载（如感应线圈）的距离尽量缩短，以减少线路损耗。
• 三相输入电压不平衡度需小于2%，避免整流单元偏载。
• 接地系统需独立且可靠，接地电阻≤4Ω，防止电磁干扰影响控制信号。

运行维护与常见故障处理
规范的维护可显著延长设备寿命：

• 日常巡检：检查水冷系统压力与流量，确保可控硅散热器温度≤80℃；定期清理进风口滤网，防止积尘影响散热。
• 定期保养：每半年检测滤波电容容量，容值下降超过20%需更换；每年校验触发脉冲时序，确保可控硅同步导通。
• 关键参数记录：记录运行时的直流电压、逆变频率及负载电流，便于分析效率变化趋势。

常见故障及应对措施：

• 启动失败：检查三相输入是否缺相，触发板供电是否正常。
• 过流保护频繁动作：可能因负载短路或谐振电容击穿，需测量负载阻抗并排查电容绝缘。
• 输出功率不足：常见原因包括整流可控硅触发角异常或滤波电容老化，可通过示波器观察直流波形诊断。

技术优势与局限性探讨
相较于传统中频发电机组或晶体管式电源，可控硅中频电源的优势突出：

• 效率高：电能转换效率可达90%以上，远高于旋转发电机组的70%-80%。
• 可靠性强：可控硅器件耐过载能力优异，适用于工业恶劣环境。
• 调节灵活：通过触发角与频率调节，可精准控制输出功率与加热特性。

其局限性主要包括：

• 谐波干扰：整流环节产生的高次谐波可能影响电网质量，需加装滤波装置。
• 低频限制：受可控硅关断时间限制，输出频率通常不低于100Hz。
• 体积与重量：大功率设备需配置庞大散热系统，占地面积较大。

可控硅中频电源作为工业加热与能量转换的核心设备，凭借其成熟的技术体系与高性价比，在金属加工、材料处理等领域持续发挥重要作用。从原理设计到实际应用，其价值体现在对电能的高效利用与精准控制。尽管存在一定的技术局限性，但通过科学的选型配置、规范的安装维护以及及时的故障排查，用户可充分挖掘其性能潜力，为工业生产提供稳定可靠的动力支持。理解其技术特点并遵循操作规范，是确保设备长期高效运行的关键。
