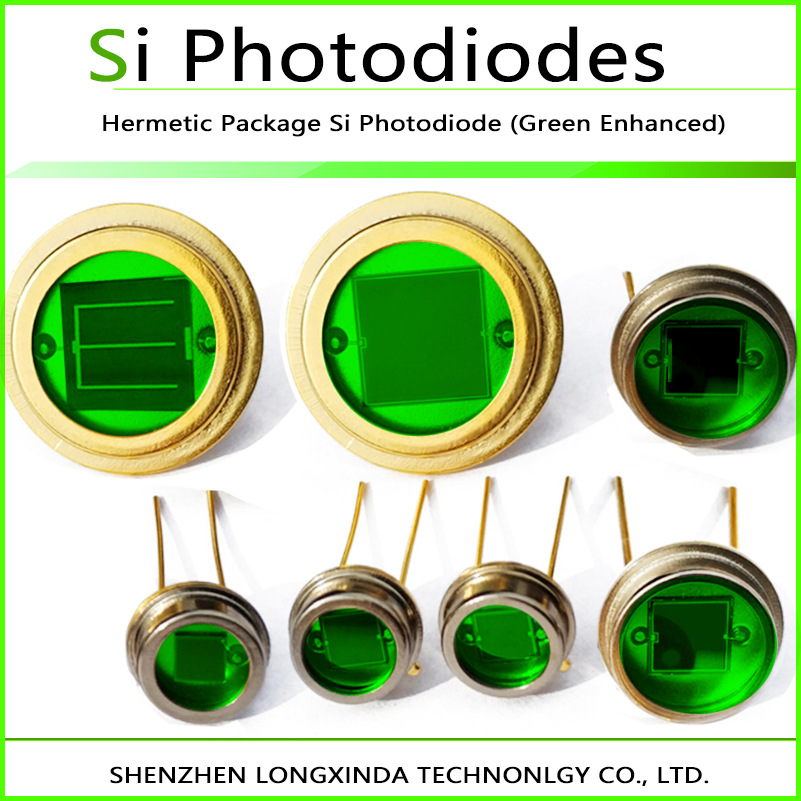

硅光二极管的结构原理以及应用

硅光二极管的核心结构

硅光二极管的核心结构基于半导体材料硅的物理特性。硅是地壳中含量最丰富的元素之一，具有稳定的化学性质和成熟的加工工艺。其晶体结构在纯净状态下导电性较差，但通过掺杂工艺（如掺入磷或硼），可以形成P型或N型半导体。

典型的硅光二极管由P-N结构成。P型硅与N型硅的结合处形成“耗尽层”，这一区域内的载流子（电子与空穴）被电场分离，形成电势差。当外界光照射到P-N结时，光子能量被硅原子吸收，激发电子从价带跃迁至导带，产生电子-空穴对。这些载流子在内部电场的作用下定向移动，形成光电流。这一过程被称为“光生伏特效应”，是硅光二极管工作的物理基础。

光信号与电信号的转换原理

硅光二极管的核心功能是实现光信号与电信号之间的高效转换。具体可分为两种模式：

1. 光电探测模式：当光照射到二极管时，光子能量被硅吸收，产生光电流。电流的强度与入射光的光强成正比。这种模式常用于光强度检测，例如光纤通信中的信号接收端。
2. 光电发射模式：在反向偏置电压下，二极管对光的响应更加灵敏，能够快速检测微弱光信号的变化。这种模式适用于高速光通信和精密光学测量。

值得注意的是，硅的带隙约为1.1电子伏特（eV），决定了其对光的敏感波长范围（约400-1100纳米）。这一范围覆盖了可见光及部分近红外光，因此硅光二极管在太阳光探测、红外传感等领域表现优异。

硅光二极管的应用场景

凭借高效的光电转换能力和稳定的性能，硅光二极管被广泛应用于以下领域：

光通信系统
在光纤通信中，硅光二极管作为接收端的关键元件，负责将光信号转换为电信号。其高响应速度和低噪声特性，保障了数据的高速传输与可靠性。例如，家庭宽带中的光纤调制解调器便依赖此类器件实现信号解码。

太阳能发电
太阳能电池的本质是一种大面积的硅光二极管。通过串联多个P-N结单元，太阳能电池板能够将太阳光能直接转化为电能。尽管单晶硅或多晶硅电池的效率仍有提升空间，但其成本低廉、寿命长的特点使其成为可再生能源领域的主力军。

光电传感与检测
从自动门禁的红外传感器到工业生产线上的光电开关，硅光二极管通过检测光强的变化，实现对物体位置、运动状态甚至化学成分的非接触式监测。例如，烟雾报警器中便利用红外光二极管与接收器的配合，检测空气中的颗粒浓度。

医疗与科研仪器
在医疗设备（如脉搏血氧仪）和实验室光谱仪中，硅光二极管被用于精确测量特定波长的光强变化，为生命科学研究和临床诊断提供数据支持。

硅光二极管的优势与局限性

优势

1. 材料成本低：硅资源丰富，提纯与加工技术成熟，适合大规模生产。
2. 稳定性高：硅的化学性质稳定，耐高温和抗辐射性能优异，适用于恶劣环境。
3. 兼容性强：硅基器件可与现有集成电路工艺结合，便于集成化设计。

局限性

1. 波长响应限制：硅对长波长红外光（如1550纳米）的吸收效率较低，需依赖其他材料（如砷化镓）补充。
2. 转换效率瓶颈：受限于材料带隙，硅光二极管的理论光电转换效率最高约33%，实际应用中常低于25%。
3. 响应速度受限：尽管硅器件的速度已能满足多数需求，但在超高速光通信领域（如太赫兹频段），仍面临技术挑战。

硅光二极管的制造工艺

硅光二极管的制造流程与集成电路工艺高度相似，主要包括以下步骤：

1. 硅片制备：通过提拉法或区熔法生长高纯度单晶硅锭，切割成薄片并抛光。
2. 掺杂与扩散：利用离子注入或高温扩散工艺，在硅片表面形成P型和N型区域。
3. 电极加工：通过光刻和金属蒸镀技术，在硅片表面制作电极触点。
4. 封装测试：将芯片封装在透明外壳（如玻璃或树脂）中，确保透光性并完成性能测试。

制造过程中的精密控制（如掺杂浓度、结深尺寸）直接影响器件的响应速度和暗电流水平。现代工艺中，纳米级光刻技术与原子层沉积（ALD）技术的应用，进一步提升了硅光二极管的性能一致性。
