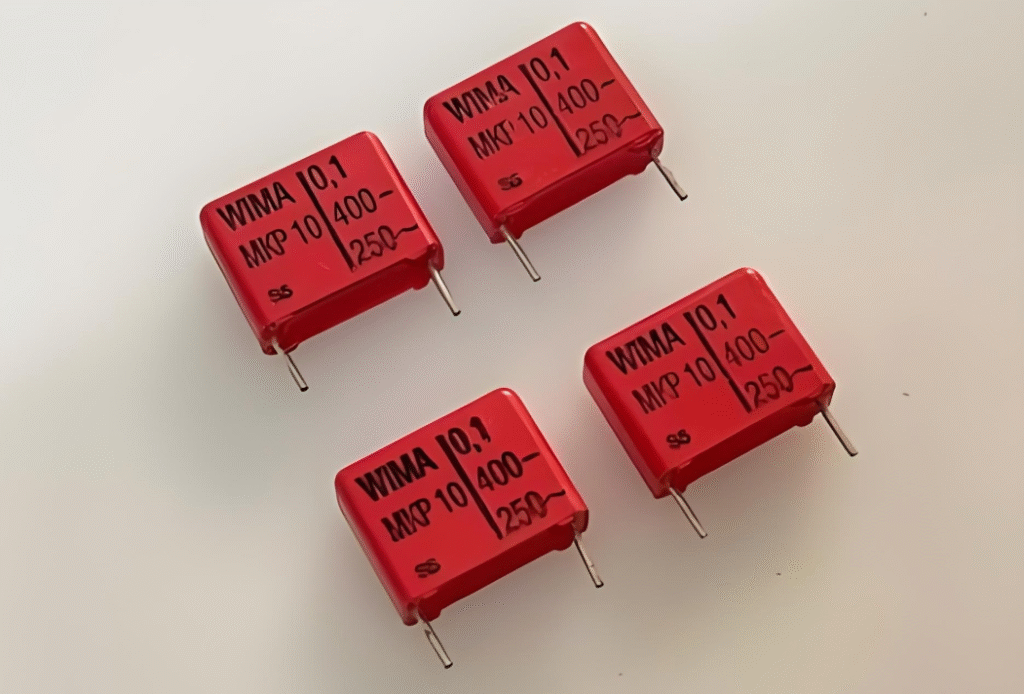

在理解去耦电容的功能前,需先明确电子系统中的一个常见现象:当数字芯片(如CPU、存储器)突然切换工作状态时,会瞬间从电源汲取大量电流。这种电流突变会导致电源线上出现电压波动,进而影响同一电源网络上的其他元件。例如,某颗芯片在运算时产生的电压纹波,可能让附近的传感器采集到错误数据。

去耦电容的核心价值体现在两方面:
- 储能缓冲:在电源与芯片之间充当临时能量库。当芯片需要瞬间大电流时,电容可快速放电,避免因电源响应延迟导致的电压跌落。
- 噪声抑制:吸收高频开关噪声(如数字电路产生的电磁干扰),防止噪声通过电源线传播到其他电路模块。
这一过程类似于城市供水系统:当某栋大楼突然打开所有水龙头时,水管压力可能骤降,但若在楼内设置储水箱,就能缓冲水流冲击,避免整个管网压力失衡。推荐阅读:去耦电容:电路中的“隐形守护者”
结构与技术参数
去耦电容并非单一类型,其性能与材料、结构密切相关。常见的类型包括陶瓷电容、钽电容和铝电解电容,各自适用于不同场景。
陶瓷电容
- 优势:高频响应快、等效串联电阻(ESR)低,适合滤除GHz级高频噪声。
- 典型应用:手机主板、射频模块的电源引脚旁路。
- 材料特性:多层陶瓷结构(MLCC),介电材料多为X7R或NP0,温度稳定性较好。
钽电容
- 优势:单位体积容量大,适合中低频段去耦。
- 注意事项:耐压能力较弱,需避免反向电压或过压。
- 典型应用:模拟电路电源滤波、FPGA芯片的辅助储能。
铝电解电容
- 优势:容量大、成本低,适合低频大电流场景。
- 局限性:高频性能差,ESR较高。
- 典型应用:电源模块输出端的低频滤波。
关键参数解析
- 容值(Capacitance):决定储能能力,但并非越大越好。高频去耦需要小容量电容(如0.1μF),低频储能则需要大容量(如100μF)。
- 等效串联电阻(ESR):电阻值越低,电容充放电速度越快,高频性能越优。
- 自谐振频率(SRF):电容与寄生电感形成的谐振点,超过此频率后电容呈现感性,失去去耦作用。
布局与安装的工程实践
去耦电容的效能不仅取决于参数选择,更与电路布局密切相关。以下是实际设计中的关键原则:
就近原则
- 去耦电容必须尽可能靠近芯片的电源引脚放置。若距离过远,引线电感会严重削弱高频去耦效果。例如,一颗0.1μF的陶瓷电容距离芯片2cm时,其有效频率可能从100MHz降至10MHz。
多电容并联策略
- 针对宽频带噪声,通常采用不同容值的电容并联。例如:10μF(滤除kHz级噪声)+0.1μF(应对MHz级噪声)+1nF(抑制GHz级噪声)。但需注意避免并联电容的自谐振频率重叠,否则可能引发阻抗峰值。
电源平面设计
- 在多层PCB中,完整的电源-地平面可降低回路电感。去耦电容的接地端应通过过孔直接连接到地平面,而非绕行长走线。
典型误区警示
- “容值越大越好”:大容量电容响应速度慢,无法抑制高频噪声。
- “数量越多越好”:过量电容会增加成本与空间占用,甚至引入额外寄生参数。
典型应用场景分析
数字集成电路供电
- 在FPGA或微控制器电路中,每个电源引脚通常需要至少一颗0.1μF陶瓷电容。对于BGA封装的芯片,还需在封装底部布置去耦电容阵列。
开关电源输出端
- 开关电源产生的数百kHz纹波可通过铝电解电容(如220μF)与陶瓷电容(如10μF)组合滤除。
高速信号传输
- 在HDMI、USB3.0等接口电路中,去耦电容可抑制信号线串扰,同时为驱动芯片提供稳定电流。
射频电路供电
- 射频功率放大器(PA)对电源噪声极为敏感,需使用低ESR的射频级陶瓷电容(如0402封装的1nF电容)。
常见问题与解决方案
电容发热失效
- 成因:高频纹波电流过大,超出电容额定纹波电流值。
- 对策:改用低ESR电容,或并联多个电容分担电流。
去耦效果不达预期
- 排查步骤:
- 检查电容布局是否远离芯片;
- 测量电源网络阻抗曲线,确认在目标频段是否存在阻抗峰值;
- 验证电容自谐振频率是否覆盖噪声频段。
焊接工艺影响
- 手工焊接可能导致陶瓷电容受热开裂。建议使用回流焊工艺,并避免对电容施加机械应力。
行业标准与选型参考
在选型时,可参考以下标准:
- IPC-7351:规定了表面贴装电容的焊盘尺寸设计规范。
- AEC-Q200:汽车电子元件的可靠性认证标准,适用于车载设备中的去耦电容。
选型速查表
| 场景 | 推荐容值 | 电容类型 |
|---|---|---|
| 数字芯片电源引脚 | 0.1μF | 陶瓷(X7R) |
| 开关电源低频滤波 | 100μF | 铝电解 |
| 射频模块供电 | 1nF | 高频陶瓷(NP0) |
| 高纹波电流场景 | 多个22μF并联 | 钽电容 |
去耦电容虽是小巧的被动元件,却在现代电子系统中扮演着不可替代的角色。从抑制噪声到维持电压稳定,它的存在让高速数字电路、精密模拟系统得以可靠运行。对于工程师而言,深入理解去耦电容的工作原理,掌握合理的布局与选型方法,是优化电路设计、提升产品稳定性的关键一步。无论是消费电子还是工业设备,这项基础而重要的技术将继续支撑着电子技术的持续进步。
