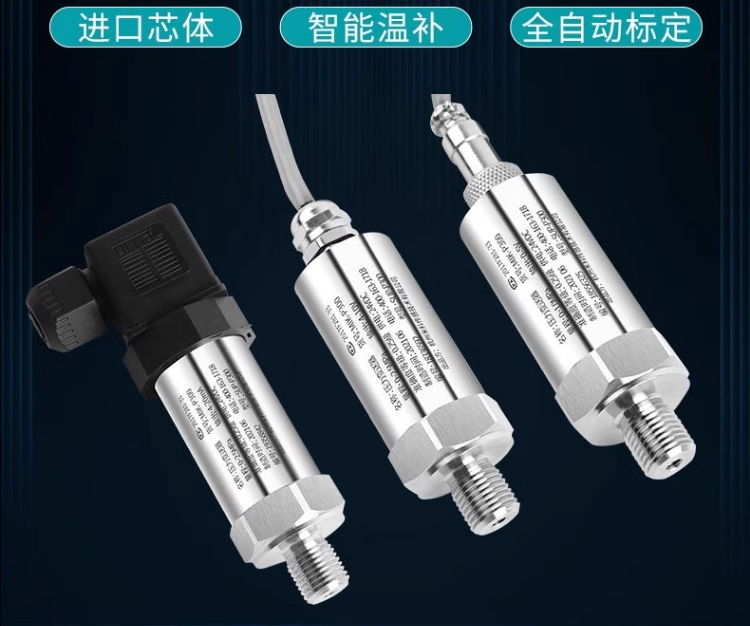

水压传感器类型及其各原理

水压传感器的核心任务是感知液体压力，并将其转化为可被电子系统识别的信号。其工作原理可简化为三个步骤：

1. 压力感知
   传感器内部的敏感元件（如金属膜片、硅晶片）直接接触被测液体。当液体压力作用于膜片时，膜片会产生微形变。这种形变类似于用手指轻压气球表面时的凹陷，其幅度与压力大小成正比。
2. 信号转换
   形变引发传感器内部电学参数的变化。在压阻式传感器中，膜片上的压敏电阻会因形变改变阻值；电容式传感器则通过膜片与固定电极之间距离变化调整电容量；而光学传感器可能利用光纤的折射率随压力改变的特性。
3. 信号输出
   转换后的电信号经过放大、线性化处理后，输出为标准信号（如4-20mA电流、0-5V电压或数字信号）。例如，当某水管压力达到1MPa时，传感器可能对应输出12mA电流，供PLC（可编程逻辑控制器）判断是否需启动泄压阀。

主流技术类型与特点

根据测量原理与结构设计，水压传感器可分为以下几类：

压阻式传感器

• 工作原理：利用半导体材料（如单晶硅）的压阻效应，压力使硅膜片形变，导致嵌入的惠斯通电桥电阻值变化。
• 优势：精度高（可达0.1%FS）、响应快，适合动态压力测量。
• 典型应用：汽车发动机机油压力监测、医疗输液泵压力控制。

电容式传感器

• 工作原理：压力使可动电极与固定电极间距变化，引起电容值改变。
• 优势：抗过载能力强，适用于含气泡或黏稠液体。
• 典型应用：食品饮料行业的糖浆压力监测、污水处理厂污泥泵压力反馈。

陶瓷厚膜传感器

• 工作原理：在陶瓷基板上印刷厚膜电阻，压力引起基板弯曲导致电阻变化。
• 优势：耐腐蚀性强，可测量强酸碱性液体。
• 典型应用：化工反应釜压力监控、海水淡化设备。

光纤光栅传感器

• 工作原理：压力改变光纤光栅的栅距，导致反射光波长偏移。
• 优势：本质防爆、抗电磁干扰，适合高危环境。
• 典型应用：油气井井下压力监测、高压输水管线泄漏检测。

关键性能指标解析

量程范围

• 指传感器可测量的压力区间，需根据实际工况选择。例如，家用净水器通常需要0-1MPa量程，而深海探测器可能需要0-100MPa的高压传感器。

精度等级

• 表示测量结果与真实值的偏差范围。普通工业传感器精度为±1%FS，高精度型号可达±0.1%FS。医疗透析机等设备常要求更高精度。

长期稳定性

• 反映传感器在连续工作下的数据漂移程度。优质传感器年漂移量小于0.2%FS，避免频繁校准。

介质兼容性

• 传感器接触液体的材料需耐腐蚀。测量海水需采用哈氏合金膜片，普通自来水可使用316不锈钢。

温度补偿范围

• 压力测量易受温度影响，内置温度补偿可修正-20℃~85℃范围内的误差。

典型应用场景

市政供水系统

• 在二次加压泵站中，传感器实时监测管网压力，配合变频器调整水泵转速，既保证高层住户水压稳定，又避免管道爆裂风险。

工业过程控制

• 啤酒发酵罐内，传感器精确控制0.2-0.3MPa的二氧化碳压力，确保发酵过程符合工艺曲线。

汽车电子系统

• 新能源车电池冷却液循环管路中，传感器检测压力变化，及时触发故障报警，防止冷却液泄漏导致电池过热。

医疗设备

• 血液透析机的体外循环管路依靠传感器监控血流压力，一旦检测到堵塞或脱落立即停机，保障患者安全。

农业灌溉

• 滴灌系统通过埋地式传感器获取土壤含水层压力数据，实现按需精准灌溉，节水率达30%以上。

选型与安装要点

选型三要素

1. 介质特性

• 腐蚀性液体需选钽金属或陶瓷膜片；含固体颗粒的污水应加装隔离膜或冲洗接口。

2. 环境条件

• 户外安装需具备IP67以上防护等级；存在振动场景建议选择充油式结构以缓冲机械冲击。

3. 输出需求

• 长距离传输优先选用4-20mA电流信号；需数据记录的场合可选择带RS485输出的数字传感器。

安装注意事项

• 位置选择：测量管道压力时，传感器应安装在管道的侧面或顶部，避免沉淀物堆积影响测量。
• 密封处理：螺纹接口需缠绕聚四氟乙烯密封带，扭矩过大会损坏膜片。
• 排气操作：首次安装后，缓慢打开阀门并轻敲传感器壳体，排出压力腔内的气泡。

常见故障与维护

零点漂移

• 现象：无压力时输出信号偏离标准值。
• 处理：执行传感器清零操作，若频繁出现需检查膜片是否永久变形。

信号跳变

• 成因：电源干扰或电缆接触不良。
• 对策：加装信号隔离器，使用屏蔽电缆并确保接地可靠。

膜片结垢

• 预防：定期拆卸传感器，用软毛刷清理膜片表面水垢。测量污水时可前置过滤器。

冬季冻损

• 防护：室外安装时包裹电伴热带，或选用内置防冻液填充的传感器型号。

校准与寿命管理

• 现场校准：使用手持式压力泵配合标准表，对比传感器输出值与实际压力，调整零点与满量程参数。
• 寿命评估：普通工业传感器设计寿命约5-8年，到期后即使未损坏也建议更换，防止突发失效。
• 报废标准：当线性度误差超过2%FS、绝缘电阻低于20MΩ或外壳出现裂纹时，应立即停用。
