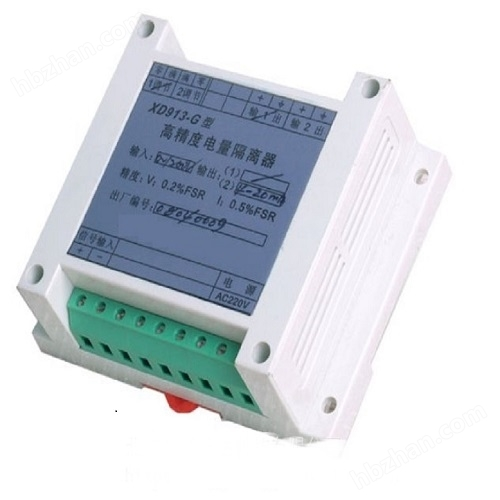

电量隔离器的原理与应用

电量隔离器的主要功能是阻断不同电路之间的直接电气连接，同时允许信号或能量通过非导电介质（如光、磁、电容）进行传递。这种设计能够实现以下目标：

1. 安全保护：隔离高电压与低压控制电路，防止触电或设备损坏。例如，在电力系统中，隔离器可将电网的高压侧与监测仪表的低压侧完全隔离；
2. 噪声抑制：消除接地环路引起的共模干扰，提升信号传输质量。工业现场的电机启停常产生电磁噪声，隔离器可阻止噪声沿信号线传导至控制器；
3. 电平转换：适配不同电压域的设备。例如，将PLC输出的24V信号转换为微处理器可识别的3.3V电平。

通过物理隔离，电量隔离器在保障人员安全的同时，确保了信号传输的准确性和系统稳定性。

工作原理：能量传递的非接触式路径

电量隔离器的核心技术在于如何在不直接导电的情况下传递信号或能量。根据介质类型，主要分为三类：

磁隔离（变压器原理）
利用电磁感应原理，通过初级线圈与次级线圈的磁耦合传递能量。输入信号驱动初级线圈产生交变磁场，次级线圈感应生成对应电压。此类隔离器常用于高频信号或电源隔离，例如开关电源中的变压器。其优势在于支持较高功率传输，但体积较大，低频响应受限。

光隔离（光耦器件）
核心组件包括发光二极管（LED）和光敏元件（如光敏三极管）。输入电信号驱动LED发光，光敏元件接收光信号后转换为电信号输出。光耦隔离器响应速度快、绝缘电压高（可达数千伏），广泛用于数字信号隔离，如PLC输入输出模块。但其线性度较差，通常不适用于模拟信号精密传输。

电容隔离（电场耦合）
通过高频调制技术，将输入信号加载到两个电容极板间的电场中，接收端解调还原信号。电容隔离器具有高带宽、低延迟特性，适合高频模拟信号（如电机驱动中的PWM信号）或高速数字通信（如RS-485总线）。其缺点是对极板间污染敏感，需严格封装防护。

典型结构：从基础模块到集成方案

电量隔离器的结构设计与其应用场景紧密相关，常见形式包括：

分立式隔离器件
例如光耦或隔离变压器，作为独立元件嵌入电路板。此类设计灵活性强，工程师可根据需求选择参数（如隔离电压、传输速率）。但分立方案需额外设计驱动电路和滤波单元，占用空间较大。

集成隔离芯片
现代半导体技术将隔离电路、信号调理和保护功能集成于单芯片。例如数字隔离器ISO7740，通过电容耦合技术实现多通道信号隔离，体积仅为传统光耦的1/10，且支持100Mbps高速传输。此类芯片广泛用于工业通信接口（CAN、SPI）或ADC前端隔离。

隔离电源模块
为完全隔离的电路提供独立供电。例如DC-DC隔离模块，输入与输出端通过变压器耦合，实现输入5V到输出±12V的转换，同时保持3000V的隔离耐压。此类模块常见于医疗设备或电池管理系统中。

应用场景：多领域的安全与抗干扰需求

工业自动化
在PLC控制系统中，电量隔离器用于：

• 隔离传感器信号（如热电偶、压力变送器），防止电机、变频器产生的浪涌损坏控制器；
• 保护通信总线（如Profibus、EtherCAT），避免节点故障导致全网瘫痪；
• 为现场仪表提供本安电源，满足防爆区域的安全标准。

医疗电子
医疗设备需满足严格的漏电流限制（通常低于10μA）。隔离器在以下场景中至关重要：

• 患者监护仪：隔离心电信号采集电路，防止除颤器高压脉冲危及患者；
• 医疗成像设备：隔离X射线机的高压发生器与控制系统。

新能源与电力系统

• 光伏逆变器：隔离直流侧与交流侧，避免漏电流引发火灾；
• 智能电表：通过隔离通信接口（如RS-485）防止雷击浪涌损坏计量芯片；
• 电池管理系统（BMS）：隔离单体电压检测电路，确保高压电池组与低压控制单元的安全隔离。

消费电子

• 手机快充适配器：隔离初级AC电路与次级DC输出，防止触电风险；
• 家电控制器：隔离触摸按键与主控芯片，抑制静电干扰。

关键性能参数与选型要点

隔离耐压
指隔离介质可承受的最高电压，通常以Vrms（有效值）或kVdc（直流）表示。工业设备常需2500Vrms以上的隔离能力，医疗设备则要求更高（如4000Vrms）。

传输速率与带宽
数字隔离器需关注信号速率（如1Mbps、150Mbps），模拟隔离器则需保证足够的带宽（例如100kHz用于温度信号，10MHz用于电流采样）。

共模瞬态抗扰度（CMTI）
衡量隔离器抵抗高压瞬变干扰的能力，单位kV/μs。在电机驱动或电网应用中，CMTI需大于50kV/μs以避免误触发。

工作温度范围
工业级器件通常支持-40℃~+125℃，汽车级要求更严苛（-40℃~+150℃）。

安全认证
根据应用领域选择符合UL、IEC、GB等标准的器件。例如医疗设备需通过IEC 60601-1认证。

设计挑战与解决方案

信号失真控制
隔离过程可能引入延迟、非线性或噪声。对策包括：

• 采用线性光耦（如HCNR201）配合反馈电路，提升模拟信号精度；
• 在数字隔离中使用差分编码技术（如曼彻斯特编码），降低误码率。

高频信号衰减
电容或变压器隔离器在高频段易出现衰减。可通过预加重电路补偿高频分量，或选择专为射频设计的隔离芯片（如ADI的iCoupler系列）。

空间与成本限制
在紧凑型设备中，传统隔离方案可能难以部署。采用集成隔离芯片（如TI的ISO67xx）可减少80%的PCB面积，同时降低外围元件成本。

热管理与可靠性
高密度集成模块需考虑散热设计。例如，在隔离电源中选用低损耗磁芯材料，或通过软开关技术降低发热。

电量隔离器通过创新的非接触式信号传输机制，在安全与性能之间架起桥梁。从光耦到数字隔离芯片，技术的进步使其在体积、速度和可靠性方面持续优化。无论是保护医疗设备中的患者，还是确保工业控制系统的稳定运行，电量隔离器都扮演着“隐形守护者”的角色。理解其原理与选型要点，不仅是电子设计的基础，更是构建高可靠系统的关键一步。在日益复杂的电气环境中，合理应用隔离技术，将为设备安全与信号质量提供坚实保障。
