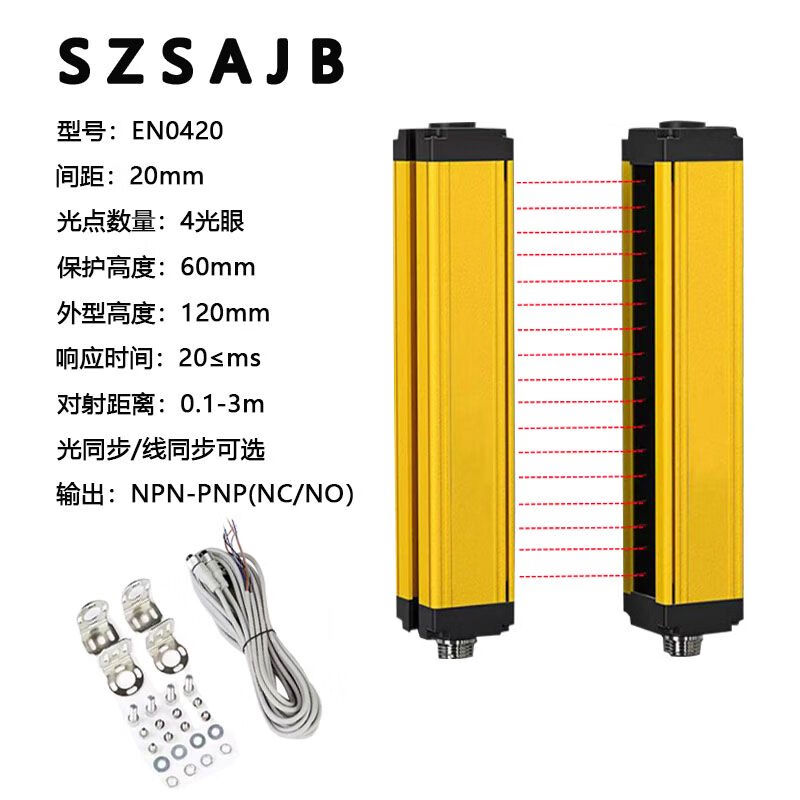

光电保护器

光电保护器的核心原理基于红外光束的阻断检测。系统通常由发光器、受光器及控制单元三部分组成：发光器发射出多束平行红外光线，受光器同步接收这些光信号。当人体或物体侵入防护区域遮挡光束时，受光器立即检测到光通量变化，控制单元在毫秒级时间内触发安全信号，驱动设备停机或进入保护状态。

相较于传统机械式防护装置，光电保护器展现出三大技术优势：

• 非接触防护：无需物理屏障，避免因防护装置干涉导致的效率损失
• 响应迅捷：从光束阻断到输出信号的响应时间普遍小于20毫秒
• 灵活配置：防护高度、区域范围可根据设备特性自由调整

其核心技术指标包括光束间距（常见10mm/20mm/40mm）、检测距离（0.5-20米）、响应时间、抗干扰等级等。某品牌高端型号甚至具备光束强度自适应调节功能，能自动补偿环境光变化带来的影响。

结构设计与功能模块
典型光电保护器的硬件架构包含四大核心模块：

• 光学发射单元：由红外LED阵列与精密透镜组成，采用脉冲编码技术避免多台设备间的光干扰。特殊设计的散热结构确保在-25℃至55℃环境下稳定工作。
• 信号接收单元：配备光电二极管阵列及放大电路，可将纳安级光电流转化为可识别的电信号。滤光片能有效屏蔽可见光干扰，信噪比可达60dB以上。
• 安全控制模块：通过双通道冗余设计实现故障自诊断，符合ISO13849-1标准中PL e安全等级要求。内置的监控电路持续检测LED衰减情况，提前预警光强不足故障。
• 机械防护外壳：铝合金材质兼顾强度与电磁屏蔽性能，IP67防护等级可抵御金属加工现场的油污、粉尘侵袭。

针对特殊场景的改进设计层出不穷：食品加工设备专用的不锈钢外壳型号，耐受高压冲洗；焊接车间适用的抗弧光干扰型，能在强闪光环境下保持稳定检测。

典型应用场景分析
在汽车制造领域，某冲压生产线配置四组光电保护器形成立体防护网。当操作人员进入模具更换区域时，任何超过Φ30mm的物体侵入都会触发2000吨压力机紧急停机。这套系统使工伤事故率下降90%，同时设备重启时间从传统安全门的35秒缩短至2秒，生产效率提升显著。

注塑行业的应用更具挑战性。某企业为3500吨注塑机配备抗高温型光电保护器，在模具表面温度达180℃的环境下，防护系统仍能可靠工作。通过将检测区域精确限定在合模线周围15cm范围，既保证取件机械手的自由作业，又杜绝了人工取件时的压伤风险。

物流分拣系统的创新应用突破传统认知。在高速摆轮分拣机上，光电阵列实时监测包裹尺寸，与分拣指令联动调整摆轮角度。这种动态防护机制使分拣效率从4000件/小时提升至7000件/小时，破损率降低至0.02%。

选型要素与系统集成
科学选型需综合考虑五大维度：

1. 防护等级：根据EN/IEC 61496标准，Type 2适用于一般风险设备，Type 4则用于高危场景
2. 检测精度：人体手指防护需要≤14mm的光束间距，身体防护可采用30mm间距
3. 响应速度：设备停止时间（T1）与侵入时间（T2）需满足T1+T2＜安全距离/侵入速度
4. 环境适应性：存在水雾的场景应选择波长940nm的红外光，该波段透雾能力优于850nm
5. 扩展功能：带屏蔽功能的型号允许临时遮挡部分光束，便于物料进出而不触发停机

系统集成时需特别注意逻辑配合。某包装机械案例中，光电保护器与双手启动按钮形成”与”逻辑：只有双手持续按压按钮且光幕未被遮挡时，模切刀才会动作。这种多重互锁机制将意外启动风险降至百万分之一以下。

安装规范与调试要点
精确的安装定位是发挥防护效能的前提。对于压力机类设备，光电保护器应安装在滑块运动轨迹的安全距离之外，具体数值参照公式：
安全距离（S）=（操作者接近速度×系统响应时间）+附加补偿量
根据ISO13855标准，人体手部接近速度取2000mm/s，身体接近速度取1600mm/s。某汽车零部件厂的实测显示，将原1.2米安装距离调整为1.5米后，误触发率下降75%。

调试过程需要精细的光轴对准。使用专用校光仪时，光强值应稳定在标称值的80%-120%之间。对于多光幕组网系统，需设置不同的频道编码防止串扰。某电子厂的经验表明，增加30%的冗余光束覆盖，可使检测可靠性提升40%。

维护策略与故障排查
预防性维护应建立三级体系：

• 日常巡检：用洁净软布擦拭光学窗口，检查外壳紧固件是否松动
• 月度检测：使用测试棒依次遮挡每束光线，验证输出信号响应
• 年度校准：借助光功率计测量发射强度，衰减超过20%需更换LED模块

常见故障中，”误报警”多由以下原因引起：

• 镜面反射干扰（如不锈钢工作台）→ 调整安装角度或加装遮光板
• 环境光突变（如电焊弧光）→ 改用抗干扰型号或增加光学滤波器
• 震动导致的接线松动 → 采用弹簧端子并做防震固定

当前主流产品正朝着智能化、模块化方向演进。某德系品牌推出的自学习型光电保护器，能自动识别设备运行周期，在安全时段内允许特定物体（如模具）穿越光幕而不停机。国内厂商研发的无线同步技术，消除了传统设备间的电缆连接，安装灵活性提升50%。

材料创新同样值得关注：蓝宝石玻璃窗口的应用，使光学部件寿命延长至10万小时；石墨烯复合散热片的引入，让设备在70℃高温环境下仍能保持稳定输出。某日企最新产品甚至集成视觉识别功能，能区分人体与工具，实现更智能的安全管控。
光电保护器在工业安全领域的价值，不仅体现在直接防止人身伤害，更在于其创造的”安全感”让生产效率得以充分释放。从精准的光束定位到可靠的安全联锁，每个技术细节都凝结着对生命的敬畏与对效率的追求。正确选型、规范安装、科学维护，这套三位一体的应用哲学，正是发挥光电保护效能的关键。在智能制造不断深化的今天，这种融合光学、电子、机械技术的防护装置，持续为现代工厂构筑着看得见的安全与看不见的效益。
