双向可控硅的原理与应用

双向可控硅（TRIAC，Triode for Alternating Current）是一种三端交流开关器件，能够控制交流电路的通断与功率调节。其核心优势在于双向导通能力和低控制功耗，使其成为家用电器、工业设备及照明系统中不可或缺的元件。

核心功能与基本概念

双向可控硅的核心功能是双向可控导通。与普通晶闸管（SCR）只能单向导通不同，TRIAC在交流电的正负半周均可被触发导通，且仅需一个门极控制信号即可实现全周期控制。这种特性使其特别适合交流调压、调光、电机调速等场景。

例如，在电风扇调速器中，TRIAC通过改变导通相位角，调节电机电压有效值，从而实现风速控制。相较于机械式调速开关，TRIAC方案无触点磨损，寿命更长且响应更快。推荐阅读：可控硅工作原理是什么

结构设计与导通机制

物理结构

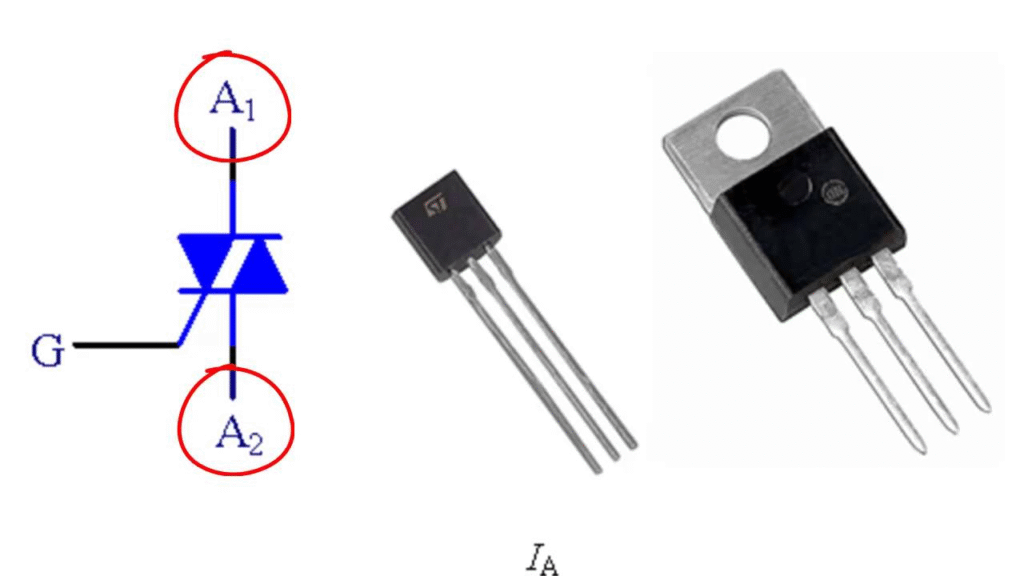

TRIAC可视为两个反向并联的晶闸管（SCR）集成于同一硅片上，形成五层（NPNPN）半导体结构。其三个电极为：主端子1（MT1）、主端子2（MT2）和门极（G）。这种设计使得MT1与MT2之间可双向导通。

触发与导通原理
TRIAC的导通需满足两个条件：

1. MT1与MT2间电压超过阈值；
2. 门极注入足够电流（触发电流I_GT）。
   触发后，器件进入导通状态，直至电流低于维持电流（I_H）或电压反向。

根据触发极性和主端子电压方向，TRIAC有四种工作象限（Q1-Q4）：

• Q1与Q3：MT2相对MT1为正，门极电流为正（Q1）或负（Q3）；
• Q2与Q4：MT2相对MT1为负，门极电流为正（Q2）或负（Q4）。
  不同象限的触发灵敏度差异显著，Q1和Q3触发所需电流通常较小。

关键参数与选型依据

电压参数

• 断态重复峰值电压（V_DRM）：器件能承受的最大反向电压，需高于电路峰值电压1.5倍以上。例如，220V交流电的峰值约311V，应选择V_DRM≥600V的TRIAC。
• 通态电压降（V_T）：导通时MT1-MT2间的压降，典型值为1-2V，影响器件发热。

电流参数

• 通态有效电流（I_T(RMS)）：最大连续工作电流，需根据负载功率选择。例如，2000W电热器在220V下电流约9A，应选I_T≥12A的型号以留有余量。
• 门极触发电流（I_GT）：触发所需最小门极电流，通常在5-50mA范围。低灵敏度型号需更大驱动电流。

动态特性

• 临界电压上升率（dv/dt）：器件耐受电压突变的能力，高dv/dt（如1000V/μs）可避免误触发。
• 维持电流（I_H）：维持导通的最小主电流，一般为50-100mA。负载电流低于此值会导致TRIAC关断。

典型应用场景

交流调压与调光
通过控制TRIAC的导通相位角，调节负载功率。例如：

• 白炽灯调光：触发角从0°（全导通）调整至180°（全关断），实现亮度连续调节；
• 电热毯控温：调节加热丝的电压有效值，保持设定温度。

电机调速
在单相交流电机中，TRIAC通过改变导通时间控制转速。典型应用包括：

• 电钻、搅拌机的无级调速；
• 空调风扇的静音模式（降低转速减少噪音）。

固态继电器
TRIAC与光耦结合构成固态继电器（SSR），实现输入输出端电气隔离。优势包括：

• 无机械触点，开关寿命达百万次以上；
• 零电压导通（过零触发），减少电磁干扰。

过零开关控制
在需要减少浪涌电流的场景（如电阻炉控制），TRIAC仅在交流电压过零点导通，避免电流突变。此模式可延长加热管寿命并降低电网谐波。

驱动电路设计要点

门极驱动要求

• 触发脉冲强度：需确保脉冲电流大于I_GT，脉冲宽度至少覆盖触发所需时间（通常≥20μs）。
• 隔离设计：高压侧控制需采用光耦或脉冲变压器隔离，防止主电路干扰控制端。
• 抗干扰措施：在门极与MT1间并联100Ω电阻，吸收漏电流防止误触发。

保护电路设计

• RC缓冲电路：在TRIAC两端并联RC网络（如47Ω+0.1μF），抑制关断时的电压尖峰。
• 保险丝保护：串联快熔保险丝，防止短路电流损坏器件。
• 散热设计：根据功耗（P=V_T×I_RMS）选择散热片，确保结温低于125℃。

相位控制实现
典型电路由TRIAC、DIAC（双向触发二极管）和RC移相网络组成：

1. 电位器调节电容充电速率，控制触发角；
2. 电容电压达到DIAC转折电压时，DIAC导通并触发TRIAC；
3. 改变电位器阻值即可调整输出功率。

常见问题与解决方案

误触发
现象：未施加门极信号时TRIAC自行导通。
原因：电压上升率（dv/dt）过高或温度过高。
对策：

• 增加RC缓冲电路；
• 选择高dv/dt型号（如BTA41-600B的dv/dt=1000V/μs）；
• 改善散热条件。

导通不完全
现象：负载功率波动或无法达到满功率。
原因：触发电流不足或触发脉冲宽度过窄。
对策：

• 检查门极驱动电路，确保脉冲电流≥I_GT；
• 增加脉冲宽度至50μs以上。

过热损坏
现象：器件温升过高甚至烧毁。
原因：散热不足或过载。
对策：

• 重新计算散热需求，增大散热片面积；
• 在额定电流的70%以下使用器件。

与其他功率器件的对比

与单向晶闸管（SCR）对比

• TRIAC可双向导通，SCR仅单向导通；
• TRIAC适合交流控制，SCR需两只并联用于交流电路；
• TRIAC触发电路更简单，但抗干扰能力较弱。

与机械继电器对比

• TRIAC无触点，开关寿命长，适合高频操作；
• 机械继电器导通压降更低（＜0.1V），适合大电流场景；
• TRIAC开关无声音，机械继电器有触点吸合噪声。

与MOSFET对比

• MOSFET适合高频开关（可达MHz级），TRIAC一般用于工频（50/60Hz）；
• MOSFET需持续驱动信号，TRIAC触发后自保持；
• TRIAC耐压更高（可达1600V），MOSFET多在1000V以下。

双向可控硅凭借其双向导通特性与简洁的控制逻辑，成为交流功率控制领域的核心器件。从日常家居到工业生产线，其通过精准的相位控制与可靠的开关性能，实现了电能的高效利用与设备智能化。理解其工作原理与设计要点，不仅有助于优化现有系统，更能为复杂控制方案的开发奠定基础。在电力电子技术持续演进的背景下，TRIAC将继续以其高性价比与实用性，在交流调压、电机控制等领域发挥不可替代的作用。
