双向触发二极管的特性与应用

双向触发二极管(DIAC,全称Diode for Alternating Current)是一种特殊的半导体器件,专为控制交流电路中的电压触发而设计。其独特的双向导通特性与对称电压响应,使其成为晶闸管(SCR)和双向可控硅(TRIAC)的理想触发组件,广泛应用于调光、调速、过压保护等场景。

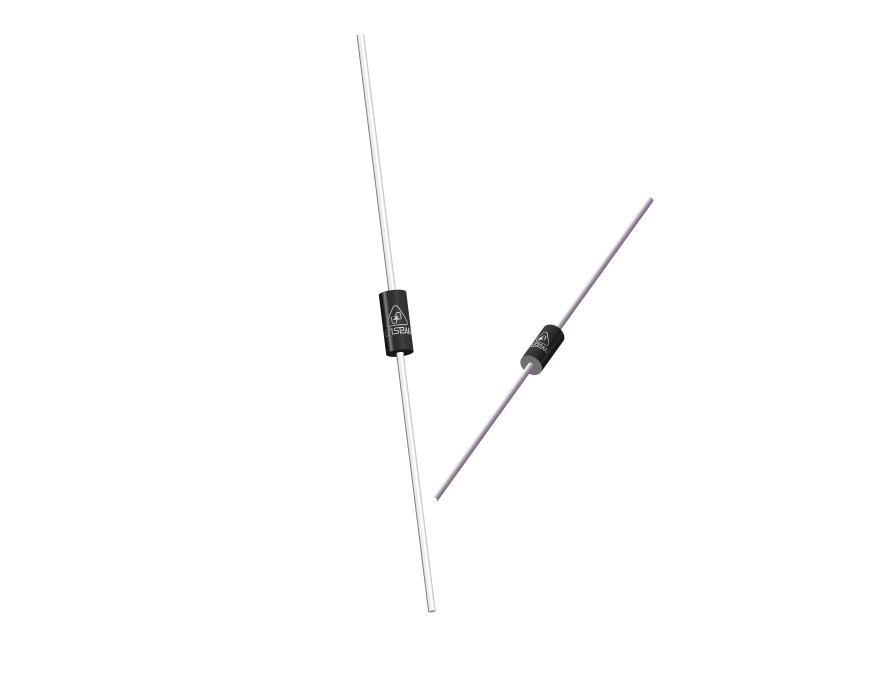

双向触发二极管的特性与应用

基本概念与核心功能

双向触发二极管是一种无极性双端器件,其核心功能是在特定电压下突然导通,为后续功率器件提供触发信号。与普通二极管不同,DIAC在正负两个方向均具有对称的导通特性,且导通后呈现负阻效应(电流增大时电压降低)。这种特性使其成为交流电路中精确控制导通时机的关键元件。

例如,在家用调光台灯中,DIAC与TRIAC配合工作:当交流电压达到DIAC的转折电压时,DIAC导通并触发TRIAC,使主电路导通;通过调节触发相位角,即可实现灯光亮度的连续调节。

结构设计与工作原理

物理结构
DIAC通常由三层半导体材料(NPN或PNP)构成五层结构(实际等效为两个反向并联的PNPN结构),两端的电极无阳极阴极之分。这种对称设计确保其在正反向电压下表现一致。以典型型号DB3为例,其内部为对称的PNPN-PNPN堆叠,两端金属层作为电极引出。

导通机制
当施加在DIAC两端的电压低于转折电压(V_BO)时,器件处于高阻态,仅有微安级漏电流;一旦电压超过V_BO,内部PN结发生雪崩击穿,器件迅速进入低阻态,导通电流急剧上升,同时两端压降降至维持电压(约5-10V)。此过程在正负半周对称重复,形成双向触发特性。

伏安特性曲线
DIAC的伏安曲线呈“Z”字形:

  1. 初始阶段,电流随电压线性增加(欧姆区);
  2. 达到转折点后,电流骤增,电压陡降(负阻区);
  3. 完全导通后,电压稳定在低值(导通区)。
    这种特性使其能够输出陡峭的脉冲信号,精确触发后续功率器件。

关键参数与选型要点

转折电压(V_BO)
DIAC的核心参数,指器件从关断到导通所需的最小电压。常见值范围为28-40V(如DB3为32V±4V)。选型时需确保V_BO高于电路噪声峰值,但低于被控器件(如TRIAC)的最大门极触发电压。

对称性误差
理想DIAC的正反向转折电压应完全一致,实际器件存在±2V以内的偏差。在精密相位控制电路中,需选择对称性误差小于5%的型号。

维持电流(I_H)
导通后维持器件导通状态所需的最小电流,通常为50-100mA。若回路电流低于I_H,DIAC将自动关断。

温度系数
转折电压随温度变化的比率,典型值为0.05%/℃。高温环境下需选择温度系数低的型号,或通过补偿电路抵消温漂影响。

封装形式
常见有DO-35玻璃封装(适用于低功率场景)和SOT-23贴片封装(适合紧凑型设计)。工业级应用需选择耐高温、抗湿气的环氧树脂封装。

典型应用场景

交流调光/调速控制
在TRIAC调压电路中,DIAC与RC移相网络配合,通过调节电位器改变电容充电速率。当电容电压达到DIAC的V_BO时,DIAC导通并触发TRIAC,控制负载功率。此方案广泛用于白炽灯调光、风扇调速等场景。

过压保护电路
将DIAC并联在敏感设备输入端,当电压异常超过V_BO时,DIAC导通并触发熔断器或继电器,切断主电路。例如,在电源适配器中,DIAC可防止雷击浪涌损坏后端芯片。

脉冲发生器
利用DIAC的负阻特性,可搭建简易张弛振荡器。配合电容充放电,产生周期性脉冲信号,用于LED闪烁灯、报警器等低成本设备。

晶闸管触发优化
在高压晶闸管(如可控整流桥)驱动电路中,DIAC可提升触发信号的陡峭度,减少晶闸管的开通损耗。尤其适用于电焊机、感应加热器等大功率设备。

电路设计要点与常见问题

RC参数匹配
在相位控制电路中,电阻R和电容C的取值需满足:τ=R×Cτ=R×C

τ值决定电容充电至V_BO所需的时间,直接影响触发延迟角。通常通过实验调整R值(常用500kΩ电位器)以获得最佳控制效果。

抗干扰设计
DIAC对电压瞬变敏感,易受电网噪声误触发。可采取以下措施:

  • 在DIAC两端并联0.1μF陶瓷电容,吸收高频干扰;
  • 串联100-220Ω电阻,限制瞬态电流;
  • 使用屏蔽线连接高灵敏度控制端。

散热与功率限制
尽管DIAC本身功耗较低(导通后压降仅数伏),但在频繁触发或高电流场景中仍需注意:

  • 连续工作电流不超过额定值(通常为1A);
  • 避免长时间导通(应确保回路电流低于I_H以自动关断);
  • 高温环境下需降低20%额定参数使用。

典型故障与排查

  1. 无法触发:检查DIAC是否击穿短路,或转折电压高于设计值;
  2. 误触发:检测电源噪声是否超标,增加RC滤波网络;
  3. 触发不对称:更换对称性更优的DIAC,或检查电路是否存在直流偏置。

与其他触发器件的对比

与单结晶体管(UJT)对比

  • DIAC无需外加电源,适合简单交流电路;UJT需直流供电,适合精确频率控制;
  • DIAC输出脉冲幅值固定,UJT可通过分压电阻调节;
  • DIAC双向对称,UJT为单向器件。

与双向触发二极管(SIDAC)对比

  • SIDAC的转折电压更高(通常100-400V),适合高压保护电路;
  • SIDAC导通后可维持更大电流(达10A),DIAC一般用于信号级触发;
  • DIAC成本更低,在小功率场景更具性价比。

双向触发二极管以其简洁的结构、可靠的性能,在交流控制领域占据独特地位。从家用电器到工业设备,其通过精准的电压触发机制,实现了对电能的高效管理与保护。理解其特性与设计要点,不仅有助于优化现有电路,更能为创新应用提供基础支持。在电子技术持续发展的今天,DIAC仍将以其实用性与经济性,在功率控制领域持续发挥不可替代的作用。
