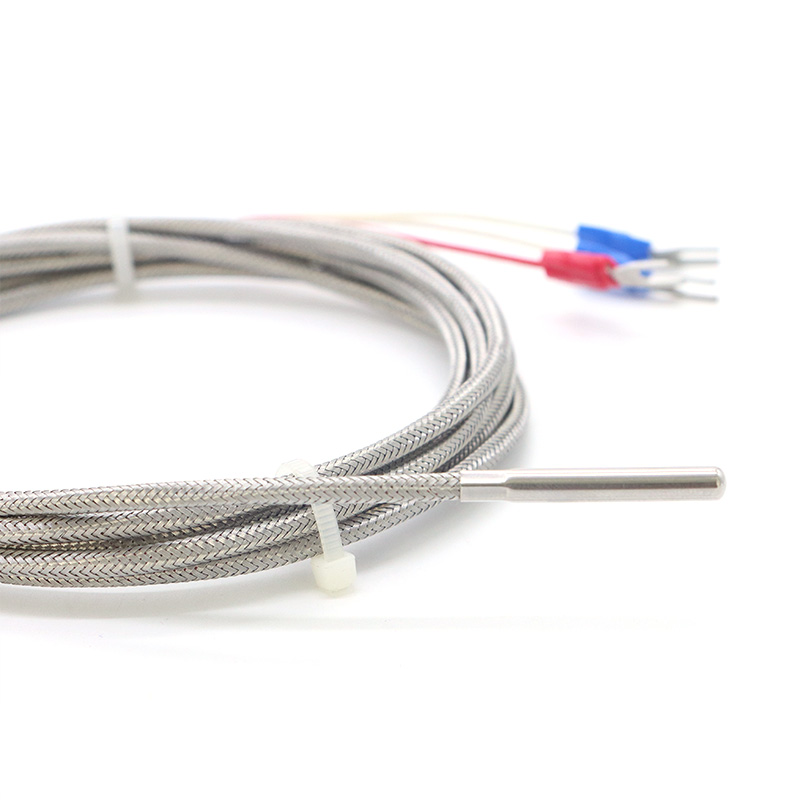

铂热电阻是什么原理，如何选择

在炼钢炉旁，仪表盘上跳动的数字实时显示着1600℃的铁水温度；医院ICU病房里，监护仪持续监测着患者的体温变化；甚至家中烤箱内部，也悄然记录着烘烤食物的升温曲线——这些关乎安全、质量与健康的数据，都源于对温度的精准测量。而实现这一目标的核心元件，正是被誉为温度传感器之王的铂热电阻。它如同一位敏锐的“翻译官”，将无形的温度变化转化为可被电子设备识别的电阻信号。

铂热电阻的基本概念
铂热电阻（Platinum Resistance Thermometer，简称PRT）是一种利用铂金属电阻值随温度变化的特性来测量温度的传感器。其核心材料为高纯度铂丝（通常纯度≥99.999%），具有极佳的稳定性与复现性。根据国际温标（ITS-90），铂热电阻在-200℃~850℃范围内被作为标准温度计使用，精度可达±0.1℃甚至更高。

相较于热电偶、热敏电阻等其他温度传感器，铂热电阻的优势在于：

• 线性度优异：电阻与温度关系接近直线，简化了信号处理难度。
• 长期稳定性好：铂金属抗氧化性强，在高温下不易发生材料退化。
• 测量范围广：覆盖从液氮低温到工业炉高温的广阔区间。

例如，在疫苗冷链运输中，铂热电阻可全程记录-70℃至8℃的环境温度，确保生物制剂活性不受损。

铂热电阻的工作原理
铂金属的电阻率会随温度升高而规律性增大，这一特性由卡伦德-范杜申公式描述：

Rₜ = R₀(1 + A·t + B·t²)
其中，Rₜ为温度t℃时的电阻值，R₀为0℃时的基准电阻，A、B为铂材料的特性常数。

实际应用中，铂热电阻分为两种标准分度号：

• Pt100：0℃时电阻值为100Ω，适用温度范围-200℃~650℃
• Pt1000：0℃时电阻值为1000Ω，适合长导线传输或低功耗场景

测量过程分为三步：

1. 温度感知：铂丝受热后，内部晶格振动加剧，电子移动受阻，电阻值上升。
2. 信号转换：通过惠斯通电桥或恒流源电路，将电阻变化转化为电压信号。
3. 温度计算：仪表内置算法根据分度表（如IEC 60751标准）将电压值换算为温度值。

为减少导线电阻的影响，工业测量常采用三线制或四线制接法，消除线路阻抗带来的误差。

铂热电阻的典型结构
感温元件

• 薄膜式：在陶瓷基板上溅射铂膜，通过光刻工艺形成迂回电阻路径。厚度仅微米级，响应速度快（0.1~1秒），适合空间受限场景，如发动机缸体温度检测。
• 绕线式：将铂丝绕制在云母或陶瓷骨架表面，外层包裹保护层。结构坚固，耐振动，适用于核电站、航天器等极端环境。

保护套管

• 金属套管：不锈钢、哈氏合金等材质，耐高压、防腐蚀，用于化工反应釜、蒸汽管道。
• 陶瓷套管：耐受1300℃以上高温，但抗机械冲击性较差，常见于玻璃熔炉测温。
• 塑料护套：PVC或PTFE材料，成本低，适用于食品加工、实验室等洁净环境。

引线材料
铂丝两端焊接银、金或铂铑合金引线，确保连接点稳定性。高温型传感器会采用氧化镁绝缘矿物铠装电缆，防止热致漏电。

铂热电阻的核心性能指标
精度等级

• AA级：允许偏差±(0.1℃ + 0.0017|t|)，用于计量校准实验室。
• A级：±(0.15℃ + 0.002|t|)，常见于精密工业设备。
• B级：±(0.3℃ + 0.005|t|)，适用于常规温控系统。

热响应时间
指温度阶跃变化时，传感器输出达到63.2%最终值所需时间。薄膜式可低至0.1秒，铠装管式通常为2~5秒。

长期稳定性
在最高工作温度下持续1000小时，电阻值漂移量不超过0.05%（相当于0.1℃）。

自热效应
测量电流通过铂丝时产生的焦耳热可能导致误差。低功耗设计可将自热影响控制在0.05℃以下。

铂热电阻的应用领域
工业过程控制

• 炼油厂催化裂化装置中，多点铂热电阻监测反应器温度，防止局部过热引发事故。
• 塑料挤出机料筒分段安装传感器，精确控制熔融物料流动性，保障产品质量。

能源与电力

• 火力发电机组中，铂热电阻实时监测蒸汽温度，优化锅炉热效率。
• 风力发电机齿轮箱油温监控，通过温度趋势预测轴承磨损，实现预防性维护。

医疗与生命科学

• 医用灭菌柜内置铂电阻，确保121℃高温维持20分钟以上，彻底杀灭微生物。
• 冷冻干燥机在-50℃环境下监控药品结晶过程，避免活性成分失活。

消费电子与家电

• 变频空调根据铂电阻反馈的蒸发器温度，动态调节压缩机转速以节能降耗。
• 高端电饭煲通过多点测温，实现精准的煮饭曲线控制，提升米粒口感。

交通运输

• 新能源汽车电池模组内嵌入薄膜铂电阻，实时监控温度防止热失控。
• 飞机发动机排气温度（EGT）监测，为飞行员提供关键工况数据。

如何正确选择铂热电阻
明确测量需求

• 温度范围：-200℃~200℃优先选Pt100；超低温（-200℃以下）需特殊封装；超过650℃建议选用Pt1000或热电偶。
• 精度要求：实验室标定选AA级；工业现场B级即可满足多数需求。
• 响应速度：快速变化的温度场（如注塑机喷嘴）需薄膜式；稳态测量可选绕线式。

适配安装环境

• 机械应力：振动强烈区域（如压缩机附近）应选铠装结构，避免引线断裂。
• 化学腐蚀：强酸环境选用哈氏合金套管；食品级应用需316L不锈钢材质。
• 电磁干扰：变频器周边优先采用屏蔽型传感器，或选择电流输出变送器。

匹配输出信号

• 直接电阻输出：适用于PLC、DCS等自带测量模块的系统，需注意导线电阻补偿。
• 变送器集成：将电阻信号转换为4-20mA或0-10V标准信号，适合远距离传输。
• 数字接口：带有RS485或HART协议的智能传感器，便于接入物联网平台。

经济性考量

• 常规工况选择经济型不锈钢护套，单价约200~500元；
• 高温高压环境需特种合金材质，成本可能升至数千元。

安装与使用注意事项
安装位置优化

• 测量液体温度时，传感器插入深度应≥10倍管径，避免管壁导热干扰。
• 气体测温时，探头需逆气流方向倾斜安装，增强热交换效率。

减少测量误差

• 避免在强电磁场（如感应加热设备旁）布置裸装传感器，防止感应电流干扰。
• 高精度测量时，采用三线制接法并确保三导线材质、长度一致，抵消线路电阻影响。

定期维护要点

• 外观检查：每月查看护套是否腐蚀、引线绝缘层是否破损。
• 校准周期：工业现场每年校准一次；实验室标准器每半年送检。
• 清洁方法：用酒精棉擦拭感温端，顽固污渍可用软毛刷清理，严禁硬物刮擦铂膜。

常见故障处理

• 显示值异常偏高：检查是否引线短路或护套内部进水导致电阻降低。
• 信号漂移：长期高温使用可能使铂丝晶格结构变化，需重新标定或更换。
• 完全无输出：测试引线通断，确认是否断路；排查接线端子氧化问题。

铂热电阻与精准测温的深层意义
在钢铁连铸生产线上，铂热电阻以±1℃的精度控制冷却水温度，确保钢坯内部组织均匀；在半导体晶圆沉积工艺中，它帮助维持反应腔室温度波动小于0.05℃，保障纳米级薄膜的均匀生长；即便在家用豆浆机中，也依靠微型铂电阻防止加热糊底……从重工业到日常生活，这项诞生于19世纪末的技术，始终以其卓越的可靠性与精确度，支撑着现代社会的温度感知体系。

更值得关注的是，铂热电阻的标准化分度表，使得全球温度测量有了统一的“语言”。无论德国工厂的温控仪，还是中国实验室的数据采集系统，只要遵循IEC标准，即可实现数据的无缝对接。这种超越地域与技术壁垒的通用性，正是其历经百年仍不可替代的核心价值。
铂热电阻或许隐匿在设备的角落，却是无数系统安全高效运行的“幕后功臣”。理解其工作原理与选型逻辑，不仅有助于工程师优化测温方案，也能让普通用户意识到：当我们享受精准温控带来的便利时，背后是材料科学、电子技术与精密制造的完美融合。下一次看到温度仪表上跳动的数字，或许会对这抹金属铂带来的精准之美，多一份由衷的敬意。
