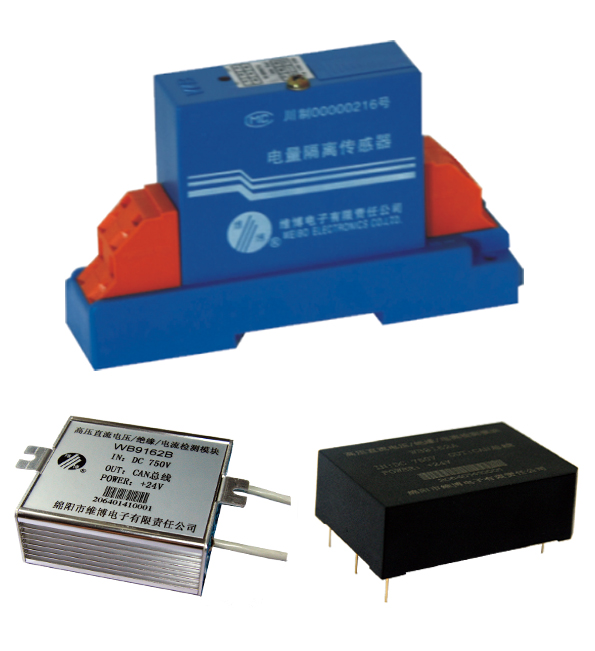

电量传感器的原理与结构

在现代社会的电力网络中，从家庭电表到工业变电站，从新能源汽车到航天器供电系统，精确的电力监测都是保障安全与效率的前提。而承担这一重任的核心器件，正是被称为电力系统”会计”的电量传感器。它如同一位不知疲倦的审计师，持续记录着每一安培电流、每一伏特电压的流动轨迹，将无形的电能转化为可被分析的数据。

电量传感器的基本职能

电量传感器是一类能够测量电力参数并将其转换为标准信号的装置。其主要监测对象包括：

• 电流强度：测量范围从毫安级到千安级
• 电压大小：覆盖毫伏至千伏等级
• 功率参数：包括有功功率、无功功率、视在功率
• 电能数据：累计消耗或产生的电能值

在太阳能逆变器中，电量传感器实时监测直流侧输入和交流侧输出，确保最大功率点跟踪；在地铁牵引系统中，它持续记录 regenerative braking 时的能量回馈量，为节能核算提供依据。这种对电力参数的精准把控，构成了智能电网、节能系统的基础数据来源。

核心测量原理剖析

根据被测对象不同，电量传感器主要采用三类原理：

电流测量普遍采用电磁感应技术。开环式电流传感器基于霍尔效应，当载流导体穿过磁芯时，霍尔元件检测磁通变化并输出比例电压。闭环式则增加补偿线圈，通过负反馈将精度提升至0.1%FS。罗氏线圈特别适合高频大电流测量，利用电磁感应原理实现非接触检测。

电压测量主要依赖电阻分压或电磁感应。低压直流采用精密电阻分压网络，高压交流则通过电压互感器实现隔离测量。新型光学电压传感器利用Pockels效应，通过检测光偏振变化来反映电压值，特别适用于超高压场合。

功率测量通过同步采集电压电流信号实现。时分割乘法器技术将两个输入量转换为脉冲宽度调制信号，通过逻辑电路相乘得到功率值。现代数字式功率传感器则采用高速ADC同步采样，通过离散傅里叶变换计算各次谐波功率。

典型结构组成

标准电量传感器包含五个功能模块：

传感头是核心检测单元。电流传感采用磁平衡式结构，包含聚磁环、霍尔元件和补偿线圈；电压传感使用精密电阻网络或电容分压器，关键电阻采用锰铜材料保证温度稳定性。

信号调理电路负责初步处理。包含低噪声运放、抗混叠滤波器和温度补偿网络，部分高端产品集成数字校准存储器，可保存出厂标定参数。

隔离屏障确保安全。通过聚酰亚胺薄膜、硅胶灌封或空气间隙实现原副边3000V以上的电气隔离，防止高压窜入低压电路。

输出接口多样化设计。模拟输出包括0-5V、4-20mA等工业标准；数字接口涵盖RS485、CAN总线甚至光纤传输；无线型号支持LoRa、NB-IoT等物联网协议。

机械外壳提供保护。工业级采用铝合金压铸外壳，符合IP67防护标准；汽车级增加抗震设计，通过ISO 16750振动测试；特殊防爆型号配备不锈钢密封壳体。

关键性能参数详解

精度等级是首要指标。商用级传感器精度约±1%，工业级达±0.5%，计量认证级可至±0.1%。需注意精度是全量程统一还是分段标注，后者在不同测量区间的误差限不同。

带宽特性决定动态响应。普通工频传感器带宽50-60Hz，变频测量需要500Hz以上，开关电源谐波分析则需10kHz以上带宽。罗氏线圈可达1MHz高频响应。

隔离耐压关乎安全。标准工业传感器耐压2500VAC/min，医疗设备要求4000VAC以上，特高压电网监测需要20kV及以上隔离能力。

环境适应性包括：

• 工作温度：-40℃~85℃（工业标准），汽车前舱要求125℃
• 抗干扰性：符合IEC 61000-4电磁兼容标准
• 长期稳定性：<0.1%/年（计量级）

多样化应用场景

智能电网是典型应用领域。在配电自动化系统中，电量传感器部署于各节点，实时监测线路损耗、负载平衡和电能质量。当检测到电压暂降或谐波超标时，自动触发补偿装置动作。

工业生产线展现其价值。数控机床通过监测主轴电机电流变化，可判断刀具磨损状态；注塑机利用功率传感器优化电加热圈控制，节能率达15%-30%。

新能源领域不可或缺。光伏电站的组串式监测系统，依靠高精度传感器定位失效光伏板；风力发电机通过扭矩与功率的关联分析，实现最佳叶尖速比控制。

交通运输应用独具特色。电动汽车的电池管理系统（BMS）依赖电流传感器实现0.5%SOC精度；高铁牵引系统通过实时功率监测，动态调整再生制动强度。

选型指南精要

参数匹配是基础：

• 电流传感器需覆盖预期最大电流的120%
• 电压传感器耐压值应高于系统最高电压
• 功率传感器需考虑功率因数范围

环境适配性评估：

• 强电磁环境选用光纤输出型
• 潮湿场所要求IP68防护等级
• 易燃环境需防爆认证（ATEX/IECEx）

输出信号选择：

• PLC系统优选4-20mA模拟输出
• 能源管理系统适合Modbus RTU协议
• 高频响应用需要0-5V模拟输出

安装调试规范

正确安装要点：

• 电流传感器与母线保持平行
• 电压传感器输入端加装熔断保护
• 多传感器同步测量时确保共地良好
• 大电流场合保持足够散热间距

调试流程建议：

1. 空载状态下检查零点输出
2. 施加标准源验证基本精度
3. 进行满量程阶跃测试观察响应
4. 长期运行后复校温度漂移

维护保养实务

日常维护包括：

• 每季度检查接线端子紧固状态
• 每年清洁传感器散热表面
• 每两年校准关键参数

故障诊断技巧：

• 输出信号波动：检查电源稳定性
• 测量值偏大：可能磁芯饱和
• 完全无输出：验证辅助电源

典型故障案例分析

案例一：光伏逆变器发电量异常。检测发现DC电流传感器零点漂移5%，更换后发电量恢复。原因是长期过载导致霍尔元件老化。

案例二：工厂配电柜频繁跳闸。排查为电流传感器绝缘下降，高压侧泄漏电流干扰信号输出。更换带加强绝缘的型号后问题解决。

案例三：电动汽车续航骤减。诊断显示电流传感器增益误差达8%，导致SOC计算偏差。重新校准后续航恢复正常。

技术标准参考

重要标准包括：

• IEC 61869：互感器通用标准
• GB/T 13850：交流电量转换为模拟量信号
• IEEE C37.90：电力系统继电保护设备
• EN 50178：电力电子设备安全标准

与相关设备的协同

在能源管理系统中，电量传感器与以下设备联动：

• 断路器：过流保护触发
• 变频器：节能模式切换
• 电能质量分析仪：谐波监测
• 数据采集器：历史数据存储

特殊应用实例

医疗设备安全监测：
手术室隔离电源系统通过高精度泄漏电流传感器（分辨率0.1mA），实时监测IT系统的绝缘状况，确保患者安全。

航天器电源管理：
卫星用电流传感器采用磁通门技术，在-100℃~+125℃极端温度下仍能保持0.2%精度，为太阳能帆板定向提供数据支持。

经济价值分析

优质传感器的投入回报：

• 工业生产线：通过能耗监测可节能5-15%
• 商业建筑：电力质量改善延长设备寿命30%
• 数据中心：精确的PDU监测提升能效比

选购注意事项

警惕以下产品：

• 无任何认证标志
• 参数标注模糊不清
• 价格低于市场均价50%以上
• 外壳做工粗糙、标识模糊

建议优先选择：

• 通过UL/CE认证的工业级产品
• 提供完整技术文档的型号
• 有实际应用案例的成熟品牌

创新技术应用

新型技术包括：

• 光纤电流传感器：利用法拉第效应，完全不受电磁干扰
• 无线供电传感器：免除辅助电源接线
• 自校准传感器：内置标准源定期自动校准
• 多参数集成传感器：同时测量电流、电压、温度、谐波

安装位置影响

电流传感器位置效应：

• 靠近干扰源（如变频器）时测量误差增大
• 三相不平衡系统中，中性线传感器必不可少
• 电力电子设备前、后级测量值可能差异显著

与替代技术对比

相比传统互感器优势：

• 体积缩小80%以上
• 带宽扩展100倍
• 具备数字接口能力
• 无磁饱和风险

典型参数示例

以LEM公司的ITC 2000-S为例：

• 额定电流：2000A
• 精度：±0.5% at 25℃
• 响应时间：<1μs
• 隔离耐压：12kV
• 输出信号：±10V
• 工作温度：-40℃~+85℃

维修更换建议

出现以下情况需更换：

• 校准后仍超差
• 外壳出现裂纹
• 绝缘电阻下降
• 输出噪声明显增大

更换时注意：

• 记录原传感器安装方向
• 核对新传感器量程与极性
• 更新控制系统参数
• 进行更换后校准

用户常见问题

为什么测量值忽大忽小？
可能是：

• 传感器供电不稳定
• 信号线受干扰
• 被测负载剧烈波动
• 传感器接近量程上限

如何判断传感器是否正常工作？
简易方法：

• 空载时输出应为零点（或预设值）
• 施加已知负载观察输出变化
• 对比三相平衡系统的各相读数

专业技术建议

建立维护制度：

• 关键点位传感器每日巡检
• 每月数据比对分析
• 每季度预防性检测
• 年度全面校准

维修操作规范：

• 断电后等待5分钟操作
• 使用防静电工具
• 禁止随意调整校准电位器
• 更换后做好防尘密封

成本优化策略

合理配置方案：

• 关键回路用高精度型号
• 普通监测点选经济型
• 长距离传输采用电流输出
• 密集安装场合选小体积设计

培训重点内容

技术人员应掌握：

• 基本原理与误差来源
• 标准安装规范
• 日常检测方法
• 故障诊断流程
• 数据解读技巧

延寿使用技巧

延长寿命方法：

• 避免长期超量程使用
• 保持工作环境干燥
• 定期清洁连接器
• 防止机械振动损伤

行业应用差异

各行业特点：

• 电力系统：强调可靠性与长期稳定性
• 工业自动化：注重实时性与抗干扰
• 新能源：要求宽量程与高精度
• 交通领域：需要抗震与宽温工作

终极选型法则

选择黄金准则：

• 精度匹配应用需求
• 接口兼容现有系统
• 防护满足环境要求
• 认证符合行业规范
• 服务具备本地支持
